Placa capitel de montaje (2)

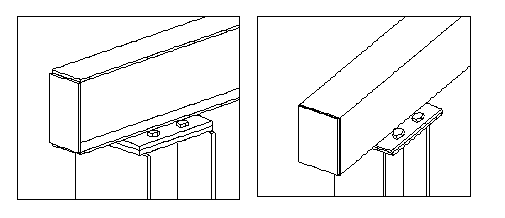

Placa capitel de montaje (2) conecta una viga a la cabeza de una columna. La unión crea dos placas, una soldada a la parte inferior de la viga y otra a la cabeza de columna. Las placas están atornilladas entre sí.

Objetos creados

Placas capitel
Placa unión
Tornillos
Soldaduras

Usar para


Situación	Descripción
	La viga y la columna se unen con dos placas capitel que se atornillan entre sí. La placa de unión se crea en el extremo de la viga.

Orden de selección

Seleccione la parte principal (viga o columna).
Seleccione la parte secundaria (viga o columna).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Pl. capitel superior Pl. capitel inferior
2	Placa unión

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

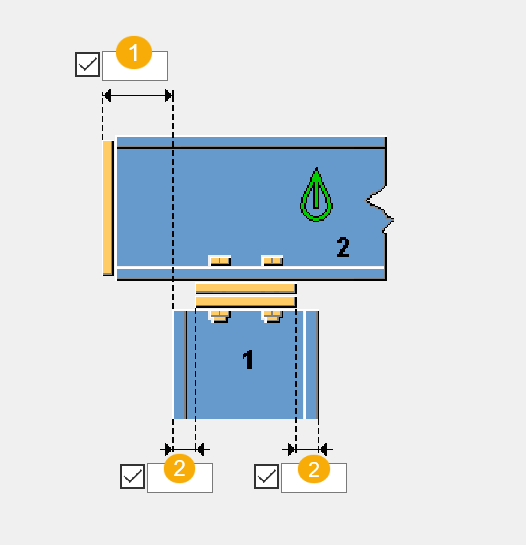

Dimensiones


	Descripción	Por defecto
1	Distancia de corte del extremo de la viga secundaria desde el borde de la parte principal.
2	Distancia al borde de la placa de unión desde el borde de la parte principal.	`-10 mm` Los valores positivos mueven el borde de la placa de unión hacia el centro de la columna.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Pl. capitel inferior	Espesor, ancho y altura de la placa capitel.
Pl. capitel superior	Espesor, ancho y altura de la placa capitel.
Placa de unión	Espesor, ancho y altura de la placa de unión. La placa de unión no se crea si deja el espesor de placa vacío.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las dimensiones de las placas.

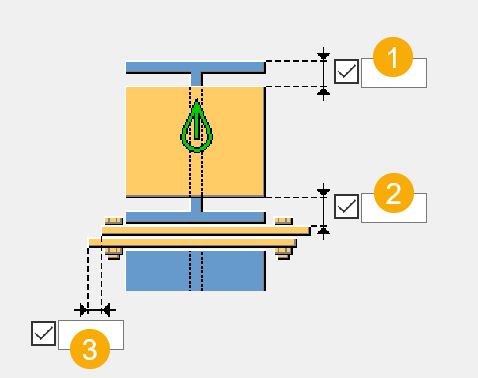

Dimensiones de placa


	Descripción

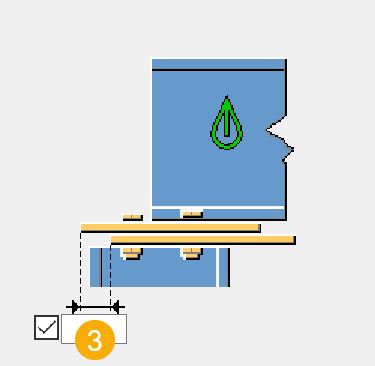

1	Distancia del borde de la placa de unión al ala de la parte secundaria. El tamaño de la placa unión soldada al extremo de la parte secundaria se ve afectado por esta distancia.
2	Distancia al borde de la placa de unión con respecto a la placa capitel superior. El tamaño de la placa unión soldada al extremo de la parte secundaria se ve afectado por esta distancia.
3	Dimensión del borde de la placa capitel.

Tamaño del hueco

Define el valor de límite del hueco entre la placa de unión y la viga secundaria. Utilice este hueco si la viga está ligeramente curvada o inclinada para determinar si el ángulo en el extremo es tan pequeño que el extremo de viga se puede dejar recto.

Si el hueco real es menor que este valor, el extremo de la viga se deja recto.

Si el hueco real es mayor que este valor, el extremo de la viga se adaptará a la placa de unión.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

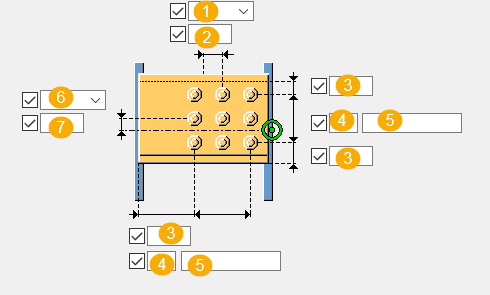

Dimensiones del grupo de tornillos


	Descripción
1	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
2	Dimensión para la posición vertical del grupo de tornillos.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
7	Dimensión para la posición horizontal del grupo de tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4
