Ejión de ángulo dos lados (25)
Ejión de ángulo dos lados (25) conecta dos vigas a una viga o una columna con uno o dos ángulos de unión atornillados.
Objetos creados
-
Angulares de unión
-
Tornillos
Usar para
| Opción | Descripción |
|---|---|
|
|

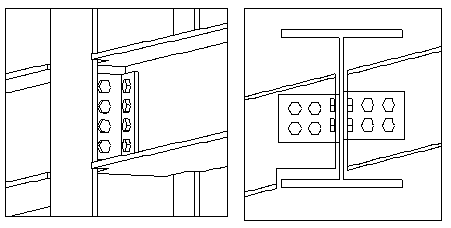

Dos vigas unidas a una columna o una viga con ángulos de unión atornillados. |
Orden de selección
-
Seleccione la parte principal (columna o viga).
-
Seleccione la primera parte secundaria (viga).
-
Seleccione la segunda parte secundaria (viga).
Haga clic con el botón central del ratón para crear el componente.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Perfil L |
|
2 |
Perfil L 2 |
Pestaña Dibujo
Use la pestaña Dibujo para definir la longitud del perfil L y el hueco entre la parte principal y los perfiles de ángulo. Con la distancia al borde del perfil L puede controlar la longitud de dicho perfil.

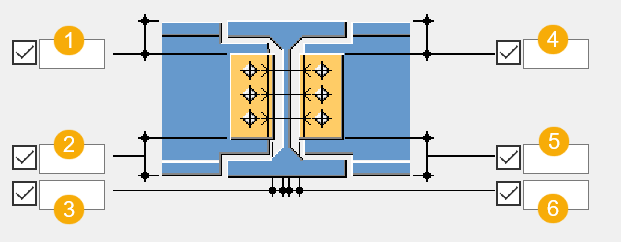

Dimensiones
| Descripción | |
|---|---|
|
1 |
Distancia al borde del perfil L desde el borde superior de la primera parte secundaria. |
|
2 |
Distancia al borde del perfil L desde el borde inferior de la primera parte secundaria. |
|
3 |
Hueco entre la parte principal y el perfil angular en la primera parte secundaria. Por defecto, el valor es cero. |
|
4 |
Distancia al borde del perfil L 2 desde el borde superior de la segunda parte secundaria. |
|
5 |
Distancia al borde del perfil L 2 desde el borde inferior de la segunda parte secundaria. |
|
6 |
Hueco entre la parte principal y el perfil angular en la segunda parte secundaria. Por defecto, el valor es cero. |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades de perfil angular.
Partes
| Opción | Descripción | Por defecto |
|---|---|---|
|
Perfil L |
Seleccione el perfil de la base de datos de perfiles. |
L150-100-10 |
|
Perfil L 2 |
Seleccione el perfil de la base de datos de perfiles. |
L150-100-10 |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña Parámetros
Utilice la pestaña Parámetros para definir la posición de los perfiles angulares.
Posiciones de perfil angular
| Opción | Descripción |
|---|---|
|
Colocación, Colocación 2 |
Defina el número y el lado de los ángulos en las uniones angulares simples por separado para ambos lados. |
|

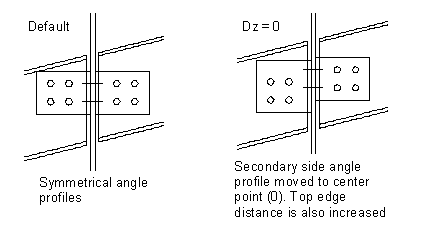

Mover perfil L 2 en dirección z, Mover perfil L 2 en dirección y
|
Permite mover la posición de los perfiles angulares en el lado de la parte secundaria. Los perfiles angulares son, por defecto, simétricos. Por ejemplo, cuando se unen vigas secundarias al sesgo, pueden usarse los desplazamientos para colocar los perfiles angulares. |
Dirección de atornillado
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Dirección de atornillado 1 Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Dirección de atornillado 1 |
|
|
Dirección de atornillado 2 |
Pestaña Entalladura
Use la pestaña Entalladura para definir las dimensiones de entalladura de la parte secundaria.
Dimensiones de corte
| Descripción | Por defecto | |
|---|---|---|
|
1 |
Dimensiones de los cortes del ala horizontal. |
10 mm |
|
2 |
Dimensiones de los cortes del ala vertical. |
El hueco entre el borde de la entalladura y el ala de la viga es igual al redondeo del alma de la parte principal. La altura de la entalladura se redondea al alza a los 5 mm más próximos. |
