Placa de unión dos lados (24)

Placa de unión dos lados (24) conecta dos vigas a un pilar o una viga mediante una placa de unión atornillada. Un grupo de tornillos atraviesa las tres partes. Esta unión se crea y utiliza de la misma forma que la unión Placa de unión (29).

Objetos creados

Placa unión
Consola (placa o ángulo)
Placas adaptación
Rigidizadores
Soldaduras
Tornillos
Cortes

Usar para


Situación	Descripción
	Placa de unión de viga a columna.
	Placa de unión de viga a viga.
	Unión de placa de unión con placas de adaptación y ángulo de montaje.

Limitaciones

No utilice esta unión para unir una viga a un ala de columna.

Orden de selección

Seleccione la parte principal (columna o viga).
Seleccione la primera parte secundaria (viga).
Seleccione la segunda parte secundaria (viga).
Haga clic con el botón central del ratón para crear la unión.

Clave de identificación de parte


	Parte
1	Placa de unión para la primera viga secundaria
2	Placa de adaptación para la primera viga secundaria
3	Montaje (placa o ángulo) para la primera viga secundaria
4	Placa de adaptación para la segunda viga secundaria
5	Placa de unión para la segunda viga secundaria
6	Montaje (placa o ángulo) para la segunda viga secundaria

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar la posición de la placa de unión.

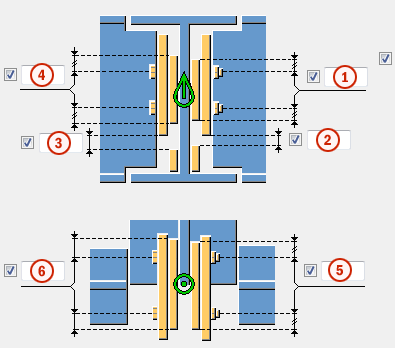

Posición de la placa de unión


	Descripción
1	Hueco entre la parte principal y la placa de unión o la placa de adaptación de la segunda viga secundaria.
2 3	Distancia del borde de la placa de unión a la parte superior o inferior de la segunda viga secundaria.
4	Hueco entre la parte principal y la placa de unión o la placa de adaptación de la primera viga secundaria.
5 6	Distancia del borde de la placa de unión a la parte superior o inferior de la primera viga secundaria.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes creadas.

Placa


Opción	Descripción	Por defecto
Placa de unión	Espesor, ancho y altura de la placa de unión. El ancho y la altura se definen mediante las distancias de borde del grupo de tornillos. La altura también se puede introducir como una distancia de borde de placa desde el borde superior e inferior de la viga secundaria.	`mitad del diámetro de tornillo`
Consola	Define si se crea un montaje bajo la placa de unión. El montaje solo se crea si se ha introducido el espesor de montaje. Si se añade una placa consola, la placa de unión se mueve por defecto 20 mm debajo de la parte inferior de la viga secundaria.	ancho = `ancho de placa de unión` altura = `altura de viga secundaria`
Consola L	Define si se crea un ángulo de montaje bajo la placa de unión. La longitud del ángulo se define mediante el ancho de consola. Si indica un perfil de consola de ángulo, la consola será un ángulo en lugar de una placa incluso si ha introducido el espesor de placa. Si se añade una consola de ángulo, la placa de unión no se mueve como en el caso de la placa consola. Para evitar colisiones entre el ángulo y la viga secundaria, modifique la placa de unión o introduzca un hueco entre la placa de unión y el ángulo de montaje.	ancho = `ancho de placa de unión`
Placa adaptación	Espesor de la placa de adaptación. La placa solo se crea si se introduce el espesor de placa.	ancho y altura = `se definen mediante las distancias de borde del grupo de tornillos y la placa de adaptación`
Número de pl. adaptación	Define el número de placas de adaptación que se crean.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para controlar las posiciones de placa de adaptación y de placa de unión.

Dimensiones de placa de unión


	Descripción	Por defecto
1 4	Distancia vertical de borde de tornillo para las placas de adaptación. El número y la separación de los tornillos afectan al tamaño de las placas de adaptación.	`1.5*diámetro tornillo`
2 3	Hueco entre la placa de unión y el montaje (placa o angular).	`0 mm`
5 6	Distancia horizontal de borde de tornillo para las placas de adaptación.

Posiciones de la placa de adaptación y la placa de unión

Define la posición de las placas de adaptación y de la placa de unión en la segunda viga secundaria. Las placas se mueven respecto a las placas de la primera viga secundaria. Por defecto, las placas de la segunda viga secundaria se colocan de tal modo que los agujeros quedan simétricos. Podría ser necesario mover las placas, por ejemplo, al conectar vigas secundarias sesgadas o curvadas.


	Descripción
1	Define cuánto se moverán las placas en dirección vertical.
2	Define cuánto se moverán las placas en dirección horizontal.

Tamaño del hueco

Define el valor límite del hueco entre la placa de unión y la viga secundaria o principal. Utilice este hueco si la viga está ligeramente curvada o inclinada para determinar si el ángulo en el extremo es tan pequeño que el extremo de viga se puede dejar recto.

Si el hueco real es menor que este valor, el extremo de la viga se deja recto.

Si el hueco real es mayor que este valor, el extremo de la viga se adapta a la placa de unión.

Pestaña Entalladura

Utilice la pestaña Entalladura para modificar los cortes horizontales y verticales.

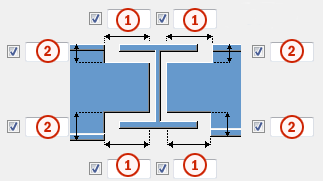

Dimensiones de corte


	Descripción	Por defecto
1	Dimensiones de los cortes del ala horizontal.	`10 mm`
2	Dimensiones de los cortes del ala vertical.	El hueco entre el borde de la entalladura y el ala de la viga es igual al redondeo del alma de la parte principal. La altura de la entalladura se redondea al alza a los `5 mm` más próximos.

pestaña Tornillos

Utilice la pestaña Tornillos para controlar las propiedades de los tornillos utilizados.

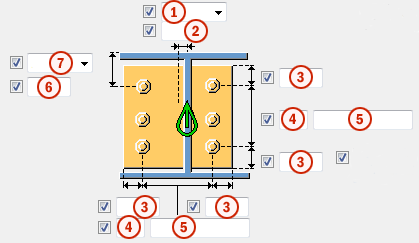

Dimensiones del grupo de tornillos


	Descripción
1	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
2	Dimensión para la posición horizontal del grupo de tornillos.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Dimensión para la posición vertical del grupo de tornillos.
7	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
