Placa en pilar tubular (189)
Placa en pilar tubular (189) conecta una viga con un pilar tubular mediante una placa cortante. La placa cortante atraviesa el pilar tubular.
Objetos creados
-
Placa cortante (1 o 2)
-
Tornillos
-
Soldaduras
-
Cortes
Usar para
|
Situación |
Descripción |
|---|---|
|
|
Placa cortante a través de una columna tubular. |
|
|
Placa cortante a través de un pilar tubular con dos partes secundarias. |
|
|
Placa cortante a través de un pilar tubular con dos partes secundarias. La placa cortante llega hasta la parte superior del pilar. |
|
|
Placa cortante a través de un pilar tubular con dos partes secundarias y opciones de alineación de tornillos. Las partes secundarias puede estar niveladas y/o inclinadas. |
|
|
Placa cortante a través de un pilar tubular con dos partes secundarias. Se ha añadido una tercera parte secundaria tras la creación de la unión. |
|
|
Placa cortante a través de un pilar tubular con una parte secundaria. |
Orden de selección
-
Seleccione la parte principal (pilar).
-
Seleccione la primera parte secundaria (viga).
-
Seleccione la segunda parte secundaria (viga).
-
Haga clic con el botón central del ratón para crear el componente.
Clave de identificación de parte
| Parte | |
|---|---|
|
1 |
Placa cortante |
Nota:
Tekla Structures utiliza los valores del fichero joints.def para crear este componente.
Pestaña Dibujo
Utilice la pestaña Dibujo para controlar la posición de la placa cortante y para definir cómo se cortan los extremos de la viga.
Dimensiones
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Corte de la parte secundaria. Al cortar la parte secundaria se crea un hueco entre la parte principal y la secundaria. |
20 mm |
|
2 |
Distancia del borde de la parte principal a la esquina superior de la placa cortante. |
5 mm |
|
3 |
Distancia de la esquina de la parte principal a la esquina inferior de la placa cortante. |
5 mm |
|
4 |
Tamaño del corte realizado en el ala de parte secundaria. El corte del ala se define desde el borde de la placa cortante. |
El ala se corta automáticamente cuando la placa cortante cruza el ala. 20 mm |
Corte de extremo de viga
Define el modo en que se corta el extremo de la viga secundaria. La viga se visualiza desde el lateral.
|
Opción |
Opción |
Descripción |
|---|---|---|
|
|
|
Por defecto Al sesgo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Automático Si la viga secundaria tiene una inclinación de menos de 10 grados, el extremo de la viga se cortará en ángulo recto. De lo contrario, se cortará sesgado. |
|
|
|
Cuadrado Corta en ángulo recto el extremo de la viga secundaria. |
|
|
|
Sesgado Corta el extremo de la viga secundaria en paralelo al borde la parte principal. |
Pestaña Placas
Utilice la pestaña Placas para controlar tamaño, posición, número, orientación y forma de la placa cortante.
Placa cortante
| Opción |
Descripción |
|---|---|
|
Placa cortante |
Espesor de la placa. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Dimensiones de la placa cortante
|
Descripción |
|
|---|---|
|
1 |
Tamaño horizontal del corte creado para la placa cortante. Se crea el mismo tamaño a ambos lados de la placa cortante. |
|
2 |
Tamaño vertical del corte creado para la placa cortante. Se crea el mismo tamaño en las partes superior e inferior de la placa cortante. |
|
3 |
Distancia desde la línea central de la placa cortante a la línea central de la parte principal. El valor por defecto 0 coloca la placa cortante en la línea central de la parte principal. |
|
4 |
Radio de esquina del corte creado para la placa cortante. |
|
5 |
Dimensión vertical del chaflán de la placa cortante. |
Tipo chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco cóncavo |
Corte de placa cortante
Cuando el componente se crea cerca de la parte superior del pilar, el borde superior de la placa cortante se puede llevar hasta la parte superior del pilar.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Línea |
|
|
Arriba pilar El borde superior de la placa cortante se lleva hasta el extremo superior de la parte principal. |
Forma de la placa cortante
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Perpendicular a la parte principal Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Perpendicular a la parte principal |
|
|
Automático |
|
|
Los bordes de la placa cortante se alinean con la dirección de la parte secundaria derecha. |
|
|
Los bordes de la placa cortante se alinean con la dirección de la parte secundaria izquierda. |
|
|
Los bordes verticales de la placa cortante se unen a la intersección de los bordes de la parte secundaria. |
|
|
Se define mediante ambos bordes |
Orientación de placa cortante
Define la orientación de la placa cortante para las dos partes secundarias.
|
Opción |
Opción |
Descripción |
|---|---|---|
|
|
|
Por defecto Inclinado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Automático Inclinada o en ángulo recto Si la parte secundaria está inclinada menos de 10 grados, se crea una placa cortante en ángulo recto. En caso contrario, la placa cortante está inclinada en la dirección de la parte secundaria. |
|
|
|
Inclinado |
|
|
|
Cuadrado |
|
|
|
Inclinada con corte extremo en ángulo recto |
Forma de esquina superior de placa cortante
Define la forma de la esquina superior de la placa cortante de ambas partes secundarias.
|
Opción |
Opción |
Descripción |
|---|---|---|
|
|
|
Por defecto Sesgado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Sesgado |
|
|
|
Cuadrado |
Forma de esquina inferior de placa cortante
Define la forma de la esquina inferior de la placa cortante de las dos partes secundarias.
|
Opción |
Opción |
Descripción |
|---|---|---|
|
|
|
Por defecto Sesgado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Sesgado |
|
|
|
Cuadrado |
Posición de placa cortante
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Lado cercano Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático La placa cortante se crea en el lado cercano cuando el ángulo entre las partes principal y secundaria es menor de 90 grados. |
|
|
Lado cercano |
|
|
Ambos lados |
|
|
Lado lejano |
Pestañas Torn.1 Sec. y Torn.2 Sec.
Utilice las pestañas Torn.1 Sec. y Torn.2 Sec. para controlar las propiedades de los tornillos que conectan la placa cortante a las partes secundarias primera y segunda.

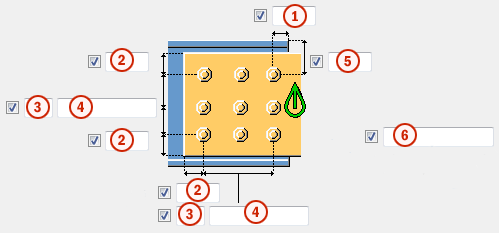

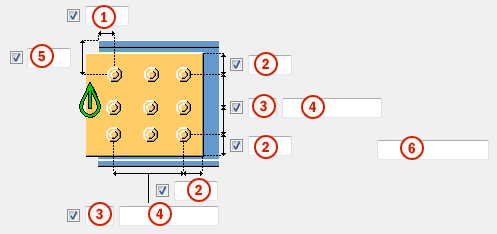

Dimensiones del grupo de tornillos
|
Descripción |
|
|---|---|
|
1 |
Dimensión para la posición horizontal del grupo de tornillos. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Número de tornillos. |
|
4 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
5 |
Dimensión para la posición vertical del grupo de tornillos. |
|
6 |
Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo. |
Orientación del grupo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Cuadrado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Cuadrado |
|
|
Escalonar Los tornillos se colocan al tresbolillo en la dirección de la parte secundaria. |
|
|
Cuadrado El grupo de tornillos rectangular se coloca en posición horizontal. |
|
|
Inclinado El grupo de tornillos rectangular está inclinado en la dirección de la parte secundaria. |
Tresbolillo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin tresbolillo |
|
|
Tipo de tresbolillo 1 |
|
|
Tipo de tresbolillo 2 |
|
|
Tipo de tresbolillo 3 |
|
|
Tipo de tresbolillo 4 |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
Aumento de la longitud del tornillo
Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
Pestaña Corte viga
Utilice la pestaña Corte viga para controlar barras de soldadura, agujeros de acceso para soldadura, preparaciones de los extremos de las vigas y cortes de alas.
Partes
| Opción | Descripción |
|---|---|
|
Barra refuerzo |
Espesor y ancho de la barra de soldadura |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Dimensiones de agujero de acceso para soldadura
|
Descripción |
|
|---|---|
|
1 |
Hueco entre el ala superior de la parte secundaria y la parte principal. |
|
2 |
Dimensiones verticales de los agujeros de acceso para soldadura superior e inferior. |
|
3 |
Dimensiones horizontales de los agujeros de acceso para soldadura superior e inferior. |
|
4 |
Hueco entre el alma de parte secundaria y la parte principal. Tekla Structures añade el valor introducido aquí al hueco introducido en la pestaña Dibujo. |
|
5 |
Hueco entre el ala inferior de la parte secundaria y la parte principal. Tekla Structures añade el valor introducido aquí al hueco introducido en la pestaña Dibujo. |
Agujeros de acceso para soldadura
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
|
Por defecto Agujero de acceso para soldadura redondo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Agujero de acceso para soldadura redondo |
|
|
|
Agujero de acceso para soldadura cuadrado |
|
|
|
Agujero de acceso para soldadura diagonal |
|
|
|
Agujero de acceso a las soldaduras redondo con un radio que se puede definir en |
|
|
|
Agujero de acceso para soldadura en forma cónica extendido con el radio y las dimensiones que se pueden especificar en |
|
|
|
Agujero de acceso para soldadura en forma cónica con radios que se pueden definir en La R mayúscula define el radio grande (altura). La r minúscula define el radio pequeño. |
R = 35 r = 10 |
y
Preparación de extremo de viga
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Se preparan tanto el ala superior como la inferior. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Se preparan tanto el ala superior como la inferior. |
|
|
No se prepara el extremo de la viga. |
|
|
Se preparan tanto el ala superior como la inferior. |
|
|
Se prepara el ala superior. |
|
|
Se prepara el ala inferior. |
Corte de ala
|
Opción para ala superior |
Opción para ala inferior |
Descripción |
|---|---|---|
|
|
|
Por defecto No se corta el ala. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
No se corta el ala. |
|
|
|
Se corta el ala. |
Barras de soldadura
| Opción | Opción | Descripción |
|---|---|---|
|
|
|
Por defecto No se crea ninguna barra de soldadura. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
No se crea ninguna barra de soldadura. |
|
|
|
Se crean barras de soldadura dentro de las alas. |
|
|
|
Se crean barras de soldadura fuera de las alas. |
Longitud de barra de soldadura
Especifique la longitud de la barra de soldadura en el cuadro situado debajo de las opciones.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Longitud absoluta de la barra de soldadura Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Longitud absoluta de la barra de soldadura |
|
|
Extensión más allá del borde del ala |
Posición de la barra de soldadura
|
Opción |
Descripción |
|---|---|
|
|
Especifique un valor positivo o negativo para mover el extremo delantero de la barra respecto al extremo del ala. |
Tipo conjunto
Define la ubicación donde se realizan las soldaduras de las barras de soldadura. Al seleccionar la opción Taller, Tekla Structures también incluye la barra en el conjunto.
