Placa lateral rigidizada (17)

Placa lateral rigidizada (17) conecta dos vigas con una placa cortante atornillada al alma de la viga secundaria y a una placa de rigidizador, y soldada al alma de la parte principal. Este unión no se puede utilizar para uniones entre vigas y columnas.

Objetos creados

Placa cortante
Rigidizadores
Placas adaptación
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Placa cortante atornillada a la parte secundaria y soldada a la parte principal. La parte secundaria puede estar al sesgo.

Orden de selección

Seleccione la parte principal (viga).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa cortante
1	Rigidizador

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la posición y dimensiones de placa.

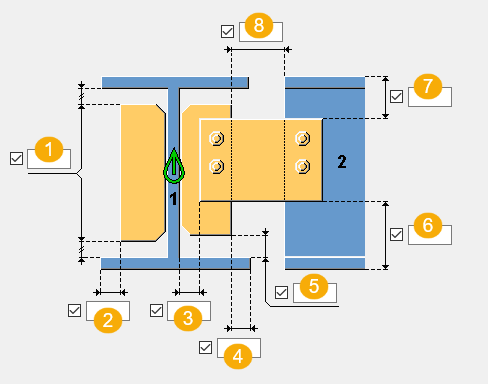

Dimensiones


	Descripción	Por defecto
1	Distancia del rigidizador desde el ala de la parte principal	`0`
2	Dimensión horizontal del rigidizador desde el borde del ala de la parte principal
3	Distancia al borde de la placa cortante desde el alma de la parte principal	`10 mm`
4	Distancia al borde horizontal del rigidizador desde el ala de la parte principal
5	Distancia al borde vertical del rigidizador desde el ala de la parte principal
6	Distancia del borde de la placa cortante a la parte inferior de la parte secundaria
7	Distancia del borde de la placa cortante a la parte superior de la parte secundaria
8	Distancia al borde del rigidizador desde el borde de la parte secundaria	`10 mm`

Pestaña Placas

Utilice la pestaña Placas para controlar el tamaño, la posición, el número y la forma de la placa cortante, el rigidizador y la placa de adaptación.

Partes


Opción	Descripción
placa	Espesor de la placa cortante
Rigidizador	Espesor, ancho y altura del rigidizador.
Relleno	Espesor y ancho de la placa de adaptación La placa de adaptación se crea automáticamente cuando el espesor del rigidizador es mayor que el del alma de la parte secundaria.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Crear conjuntos


Opción	Descripción
Conjunto pl. relleno	Seleccione si desea añadir la placa al conjunto de la parte secundaria.
Conjunto pl. cubrejunta	Seleccione si las placas están soldadas a la parte principal, a la parte secundaria o a ambas.

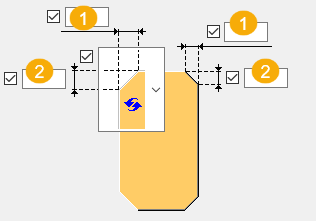

Chaflanes del rigidizador


	Descripción
1	Dimensión del chaflán horizontal
2	Dimensión del chaflán vertical

Tipo chaflán


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	Sin chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Creación de rigidizadores


Opción	Descripción
	Por defecto Determinado por la placa cortante Tekla Structures determina el tamaño del rigidizador según el tamaño de la placa cortante. Tekla Structures intenta mantener a nivel los bordes inferiores de la placa de adaptación y de la placa cortante, si es posible. Auto ValoresPorDefecto puede cambiar esta opción.
	Entero Crea un rigidizador de la misma altura que el alma de la parte principal.
	Determinado por la placa cortante
	Rigidizador con chaflanes Defina las dimensiones del chaflán.

Dimensiones de chaflán de rigidizador


Opción	Descripción
1	Dimensión del chaflán vertical
2	Dimensión del chaflán horizontal

Posición de placa cortante


Opción	Descripción
	Por defecto Placa cortante de lado cercano y lado lejano Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Placa cortante de lado cercano y lado lejano
	Placa cortante de lado cercano
	Placa cortante de lado cercano y lado lejano
	Placa cortante de lado lejano

Posición de la placa de adaptación


Opción	Descripción
	Por defecto Placa de adaptación en ambos lados Auto ValoresPorDefecto puede cambiar esta opción.
	Placa de adaptación en un lado
	Placa de adaptación en ambos lados

Distancias de borde de la placa de adaptación


	Descripción
1	Distancia entre el borde horizontal de la placa de adaptación y la parte secundaria
2	Distancia entre el borde vertical de la placa de adaptación y la parte secundaria Esta dimensión controla la altura de la placa de adaptación.

Pestaña Rigidizadores

Utilice la pestaña Rigidizadores para controlar las propiedades, la posición, la orientación y el tipo del rigidizador del lado opuesto.

Rigidizador


Opción	Descripción
Rigidizador	Espesor, ancho y altura del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Posición de los rigidizadores


	Descripción
1	Define la dimensión entre la placa cortante y el rigidizador.

Creación de rigidizadores


Opción	Descripción
	Por defecto No se crea el rigidizador. Auto ValoresPorDefecto puede cambiar esta opción.
	Entero Crea un rigidizador completo de la misma altura que el alma de la parte principal.
	No se crea el rigidizador.

Orientación de los rigidizadores


Opción	Descripción
	Por defecto Los rigidizadores son paralelos a la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción.
	Los rigidizadores son perpendiculares a la parte principal.
	Los rigidizadores son paralelos a la parte secundaria.

Dimensión de chaflán


	Descripción
1	Dimensión horizontal del chaflán.
2	Dimensión vertical del chaflán.

Tipo chaflán


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	Sin chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

pestaña Tornillos

Utilice la pestaña Tornillos para controlar las dimensiones del grupo de tornillos y las propiedades de los tornillos.

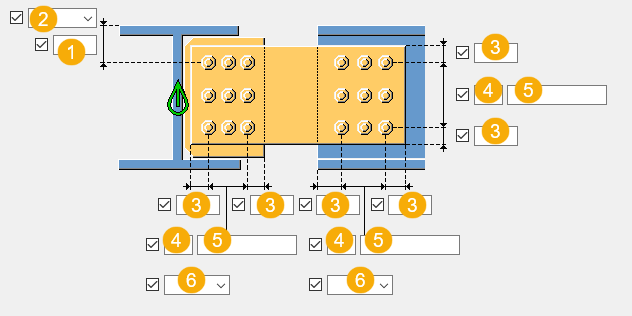

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
6	Ubicación en la que deben ponerse los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Entalladura

Utilice la pestaña Entalladura para crear automáticamente entalladuras para las vigas secundarias y para controlar las propiedades de entalladura. La pestaña Entalladura tiene dos secciones: propiedades automáticas (sección superior) y propiedades manuales (sección inferior). Las propiedades automáticas y manuales de entalladura son independientes entre sí.

Entalladura automática

Las opciones de entalladura automática afectan a las alas superior e inferior.

Forma de la entalladura

Al seleccionar una forma de entalladura se activa la entalladura automática.


Opción	Descripción
	Por defecto Crea entalladuras en la viga secundaria. Auto ValoresPorDefecto puede cambiar esta opción.
	Crea entalladuras en la viga secundaria. Los cortes son en ángulo recto con respecto al alma de la viga principal.
	Crea entalladuras en la viga secundaria. Los cortes son en ángulo recto respecto al alma de la viga secundaria.
	Crea entalladuras en la viga secundaria. El corte vertical es en ángulo recto con respecto a la viga principal, y el corte horizontal en ángulo recto con respecto a la viga secundaria.
	Desactiva la entalladura automática.

Tamaño de la entalladura


Opción	Descripción
	Por defecto El tamaño de la entalladura se mide desde el borde del ala de la viga principal y desde debajo del ala superior de dicha viga. Auto ValoresPorDefecto puede cambiar esta opción.
	El tamaño de la entalladura se mide desde el borde del ala de la viga principal y desde debajo del ala superior de dicha viga.
	El tamaño de la entalladura se mide desde la línea central de la viga principal y desde el ala superior de dicha viga.

Especifique los valores horizontal y vertical de los cortes.

Forma del corte del ala


Opción	Descripción
	Por defecto El ala de la viga secundaria se corta en paralelo a la viga principal. Auto ValoresPorDefecto puede cambiar esta opción.
	El ala de la viga secundaria se corta en paralelo a la viga principal.
	El ala de la viga secundaria se corta en ángulo recto.

Redondeo de las dimensiones de la entalladura

Utilice las opciones de redondeo de las dimensiones de la entalladura para definir si las dimensiones de la entalladura deben o no redondearse. Incluso aunque el redondeo de las dimensiones esté activado, las dimensiones se redondearán solamente cuando sea necesario.


Opción	Descripción
	Por defecto Las dimensiones de la entalladura no se redondean. Auto ValoresPorDefecto puede cambiar esta opción.
	Las dimensiones de la entalladura no se redondean.
	Las dimensiones de la entalladura se redondean. Especifique los valores de redondeo horizontal y vertical.

Las dimensiones se redondean hacia arriba al múltiplo más próximo del valor especificado. Por ejemplo, si la dimensión real es 51 y especifica un valor de redondeo de 10, la dimensión se redondeará a 60.

Posición de la entalladura


Opción	Descripción
	Por defecto Crea un corte debajo del ala de la viga principal. Auto ValoresPorDefecto puede cambiar esta opción.
	Crea un corte debajo del ala de la viga principal.
	Crea un corte encima del ala de la viga principal.

Chaflán de la entalladura


Opción	Descripción
	Por defecto La entalladura no está achaflanada. Auto ValoresPorDefecto puede cambiar esta opción.
	La entalladura no está achaflanada.
	Crea la entalladura con un chaflán de línea.
	La entalladura se achaflanará en función del radio especificado.

Especifique el radio del chaflán.

Entalladura manual

Utilice las opciones de entalladura manual cuando una parte que no pertenece a la unión choca con la viga secundaria. Al utilizar la entalladura manual, la unión creará cortes aplicando los valores introducidos en los campos de la pestaña Entalladura. Puede utilizar valores diferentes para las alas superior e inferior.

Lado de la entalladura del ala

El lado de la entalladura del ala define en qué lado de la viga se crearán las entalladuras.


Opción	Descripción
	Por defecto Crea entalladuras a ambos lados del ala. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Crea entalladuras a ambos lados del ala.
	Crea entalladuras a ambos lados del ala.
	Crea entalladuras en el lado cercano del ala.
	Crea entalladuras en el lado lejano del ala.

Forma de la entalladura del ala

La forma de la entalladura del ala define la forma de la entalladura en el ala de la viga.


Opción	Descripción
	Por defecto Se cortará el ala entera de la viga secundaria tanto como especifique. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Se cortará el ala entera de la viga secundaria tanto como especifique. La profundidad por defecto de la entalladura equivale al doble del espesor del ala secundaria. El corte siempre atraviesa todo el ancho del ala secundaria.
	Crea chaflanes en el ala. Si no especifica una dimensión horizontal, se creará un chaflán de 45 grados.
	Crea cortes en el ala con los valores por defecto, salvo que especifique valores en los campos 1y 2.
	No se corta el ala.
	Crea cortes en el ala según el valor especificado en el campo 1 para nivelarla con el alma.
	Crea cortes en el ala según los valores especificados en los campos 1 y 2.

Profundidad de la entalladura del ala


Opción	Descripción
	Por defecto Profundidad de la entalladura del ala. Auto ValoresPorDefecto puede cambiar esta opción.
	Profundidad de la entalladura del ala.
	Profundidad de la entalladura del ala con una dimensión desde la línea central del alma de la viga secundaria hasta el borde de la entalladura.

Especifique el valor de la profundidad de la entalladura del ala.

Dimensiones de corte


	Descripción	Por defecto
1	Dimensiones de los cortes del ala horizontal.	`10 mm`
2	Dimensiones de los cortes del ala vertical.	El hueco entre el borde de la entalladura y el ala de la viga es igual al redondeo del alma de la parte principal. La altura de la entalladura se redondea al alza a los `5 mm` más próximos.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
