Vigueta 2 lados a columna (162)

Vigueta 2 lados a columna (162) crea una unión atornillada entre una columna y dos viguetas. Puede definir el ángulo de montaje y la ubicación de los tornillos. Se pueden crear rigidizadores debajo de la placa capitel.

Objetos creados

Placa capitel
Rigidizadores
Placa momento
Placa de estabilizador
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Apoyo de dos viguetas en columna. Opción de placa capitel, ángulo o barra estabilizadora.
	Apoyo de dos viguetas en columna. Placa capitel, placa capitel a nivel o en la inclinación de viguetas.

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la primera parte secundaria (vigueta).
Seleccione la segunda parte secundaria (vigueta).
Haga clic con el botón central del ratón para crear la unión.

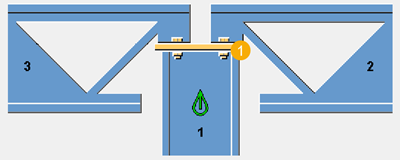

Clave de identificación de parte


	Descripción
1	Placa capitel

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

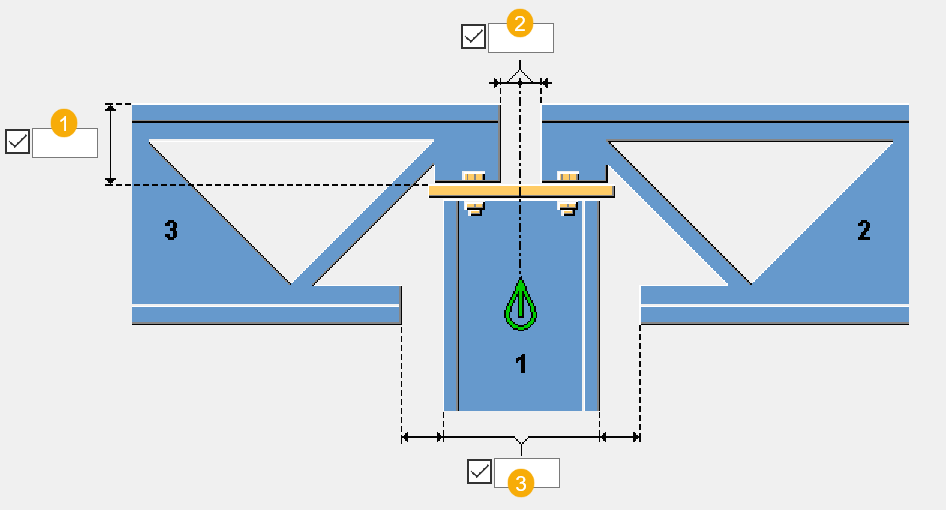

Dimensiones


	Descripción	Por defecto
1	Altura vertical de la vigueta desde la parte superior de la placa capitel hasta la parte superior de la vigueta	`2-1/2"`
2	Desplazamiento de la vigueta del cordón superior desde la línea central de la parte principal	`0`
3	Distancia de recorte del cordón inferior de la parte secundaria con respecto a la parte principal

pestaña Tornillos

Use la pestaña Tornillos para definir las propiedades de los tornillos y su posición en la unión de ángulo de montaje.

Dimensiones del grupo de tornillos


	Descripción	Por defecto

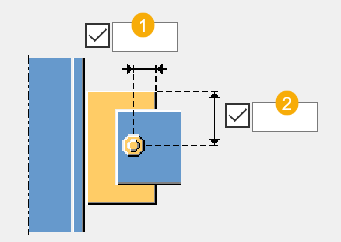

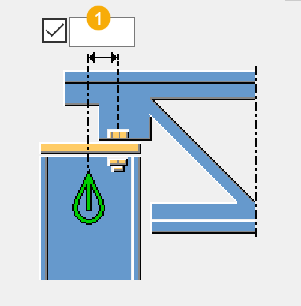

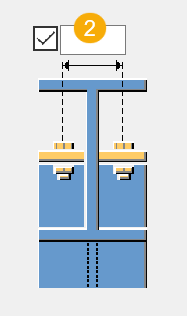

1	Distancia desde la línea central de la parte principal a la línea central del tornillo	Para columnas de perfil en I: 1/2 espesor de alma parte principal + 1-1/2 veces diámetro tornillo Para columnas de acero de segmento tubular: 1/2 de anchura o longitud de columna (dependiendo de la orientación) + 1-1/2"
2	Separación entre tornillos

Unión de vigueta


Opción	Descripción
	Por defecto La vigueta se atornilla a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	La vigueta se atornilla a la parte principal.
	La vigueta se suelda a la parte principal.

Orientación de tornillo

Esta opción controla si los tornillos de la placa capitel están a escuadra con la columna o con la vigueta.


Opción	Descripción
	Por defecto Los tornillos se colocan a escuadra de la vigueta. Auto ValoresPorDefecto puede cambiar esta opción.
	Los tornillos se colocan a escuadra de la vigueta.
	Los tornillos se colocan a escuadra de la parte principal.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades y dimensiones de la placa capitel y del rigidizador.

Partes


Opción	Descripción
Placa capitel	Espesor, ancho y altura de la placa capitel
Rigidizador 1	Espesor, ancho y altura del rigidizador.
Rigidizador 2	Espesor, ancho y altura del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

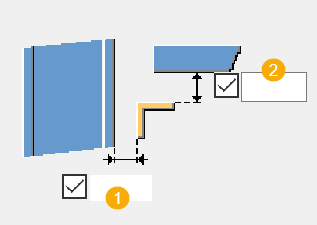

Desplazamiento de la placa capitel


	Descripción
1	Desplazamiento horizontal de la parte principal
2	Desplazamiento vertical de la parte principal

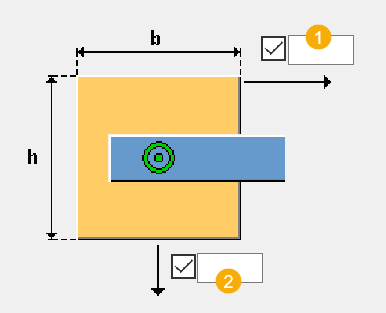

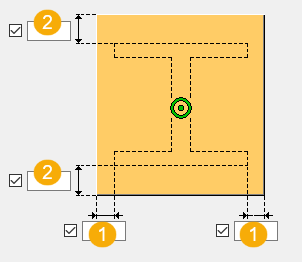

Dimensiones de la placa capitel

Defina la anchura y la longitud de la placa capitel.


	Descripción
1	Desplazamiento horizontal del borde de la parte principal
2	Desplazamiento vertical del borde de la parte principal

Inclinación de la placa capitel


Opción	Descripción
	Por defecto La placa capitel se alinea con la vigueta inclinada. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa capitel se alinea con la vigueta inclinada.
	La placa capitel se coloca plana en la parte superior de la parte principal.

Dimensiones de chaflán de rigidizador


Opción	Descripción
	Por defecto No se crea el chaflán interior. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea el chaflán interior.
	El chaflán interior se crea como un chaflán de línea. 1 Dimensión del chaflán vertical 2 Dimensión del chaflán horizontal
	El chaflán interior se crea como un chaflán convexo. 1 Radio de chaflán
	El chaflán interior se crea como un chaflán cóncavo. 1 Radio de chaflán
	Dimensiones del chaflán exterior 1 Dimensión del chaflán horizontal 2 Dimensión del chaflán vertical

Pestaña Placa momento

Use la pestaña Placa momento para definir la creación de la placa, sus propiedades y desplazamientos.

Partes


Opción	Descripción
Placa momento	Espesor, anchura y altura de la placa momento.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Creación de placa momento


Opción	Descripción
	Por defecto No se crea la placa momento. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea la placa momento.
	Se crea la placa momento.

Desplazamiento de la placa momento


	Descripción
1	Desplazamiento horizontal desde la línea central de la parte principal
2	Desplazamiento vertical desde la línea central de la parte principal

Pestaña Estabilizador

Use la pestaña Estabilizador para definir la creación, las propiedades y la posición del estabilizador.

Partes


Opción	Descripción
Placa LC, Placa LL	Espesor, ancho y altura de la placa
Ángulo LC, Ángulo LL	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Creación del estabilizador


Opción	Descripción
	Por defecto El estabilizador no se crea. Auto ValoresPorDefecto puede cambiar esta opción.
	El estabilizador no se crea.
	El estabilizador se crea como una placa.
	El estabilizador se crea como un ángulo de montaje.

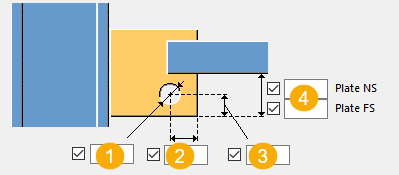

Dimensiones de la placa del estabilizador


	Descripción	Por defecto
1	Diámetro del agujero del cable	`13/16"`
2	Dimensión horizontal desde el borde de la placa del estabilizador hasta el centro del agujero	1.5 X diámetro agujero
3	Dimensión vertical desde el borde de la placa del estabilizador hasta el centro del agujero	`3`
4	Dimensión vertical desde el cordón inferior de la vigueta hasta la parte inferior de la placa estabilizadora del lado cercano y del lado lejano	1.5 X diámetro agujero

Tipo de conexión del estabilizador

Defina cómo se añade la placa del estabilizador al cordón inferior de la vigueta.


Opción	Descripción
	Por defecto No hay unión entre la placa del estabilizador y la vigueta Auto ValoresPorDefecto puede cambiar esta opción.
	No hay unión entre la placa del estabilizador y la vigueta
	La placa del estabilizador se suelda a la vigueta.
	La placa del estabilizador se atornilla a la vigueta.
	La placa del estabilizador se atornilla y suelda a la vigueta.

Orientación del estabilizador


Opción	Descripción
	Por defecto La placa del estabilizador se alinea con la vigueta inclinada. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa del estabilizador se alinea con la vigueta inclinada.
	La placa del estabilizador se crea a escuadra con la parte principal.

Dimensiones del ángulo de montaje


	Descripción
1	Desplazamiento horizontal del ángulo de montaje
2	Desplazamiento vertical del ángulo de montaje


	Descripción	Por defecto
1	Desplazamiento horizontal del ángulo de montaje
2	Longitud del ángulo de montaje	Para estabilizadores atornillados a la columna: separación del tornillo especificada en el archivo joints.def + 2-¼" (esto da la longitud de ángulo correcta para tornillos de ¾" de diámetro) Para estabilizadores soldados a la columna: anchura de la vigueta

Orientación de angular de montaje


Opción	Descripción
	Por defecto El lado más largo del ángulo de montaje es el horizontal. Auto ValoresPorDefecto puede cambiar esta opción.
	El lado más largo del ángulo de montaje es el horizontal.
	El lado más largo del ángulo de montaje es el vertical.

Montaje a pilar


Opción	Descripción
	Por defecto El montaje se suelda a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	El montaje se suelda a la parte principal.
	El montaje se atornilla a la parte principal.
	El montaje se atornilla y suelda a la parte principal.

Montaje a vigueta


Opción	Descripción
	Por defecto No hay unión entre el montaje y la vigueta Auto ValoresPorDefecto puede cambiar esta opción.
	No hay unión entre el montaje y la vigueta
	El montaje se suelda a la vigueta.
	El montaje se atornilla a la vigueta.
	El montaje se atornilla y suelda a la vigueta.

Pestaña Tornillos ángulo estabilizador

Use la pestaña Torn. Áng. Estab. para definir las dimensiones y las propiedades de los tornillos de ángulo del estabilizador. Si ha seleccionado en la pestaña Estabilizador que el estabilizador se cree como ángulo de montaje, la configuración de esta pestaña afecta a ambos ángulos. Si el estabilizador se crea como una placa, la configuración solo afecta al ángulo de unión de la parte principal.

Dimensiones


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
5	Dimensión para la posición vertical del grupo de tornillos.


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Pestaña Torn. Pl. Estab.

Use la pestaña Torn. Pl. Estab. para definir la posición y las propiedades de los tornillos de la placa del estabilizador.

Posición de tornillo


	Descripción	Por defecto
1	Distancia horizontal de borde de tornillo	`1-1/2"`
2	Distancia vertical de borde de tornillo	Punto medio vertical de la placa

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
