Vigueta a columna, tipo 1 (161)

Vigueta a Columna, tipo1 (161) crea una unión atornillada entre una columna y una vigueta, e incluye ángulos de montaje, placa capitel, rigidizador y estabilizador, ya sea como uniones atornilladas o soldadas.

Objetos creados

Placa capitel
Rigidizador
Placa de apoyo
Angular de montaje
Placa de estabilizador
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Apoyo de vigueta en columna. Opción de placa capitel, ángulo o barra estabilizadora. La opción de extensión del cordón superior también está disponible.

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la parte secundaria (vigueta).

La unión se crea automáticamente al seleccionar la parte secundaria.

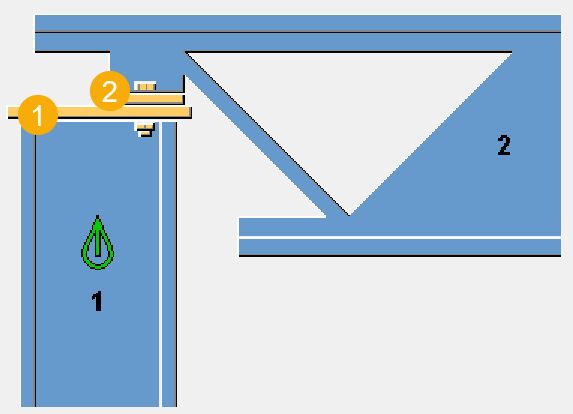

Clave de identificación de parte


	Descripción
1	Placa capitel
2	Placa de apoyo

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

Dimensiones


	Descripción	Por defecto
1	Desplazamiento del cordón superior desde la línea central de la parte principal	`0`
2	Dimensión vertical desde la parte superior de la placa capitel hasta la parte superior de la vigueta	`2-1/2"`
3	Distancia de recorte del cordón inferior desde el ala de la parte principal	`1"`

pestaña Tornillos

Use la pestaña Tornillos para definir las propiedades de los tornillos y su posición.

Dimensiones


	Descripción	Por defecto
1	Distancia desde la línea central de la parte principal a la línea central del tornillo	Columnas de perfil en I: 1/2 espesor de alma parte principal + 1-1/2 veces diámetro tornillo Columnas de acero de segmento tubular: 1/2 de anchura o longitud de columna (dependiendo de la orientación) + 1-1/2"
2	Separación entre tornillos	`4"`

Creación de tornillos


Opción	Descripción
	Por defecto La vigueta se atornilla a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	La vigueta se atornilla a la parte principal.
	La vigueta se suelda a la parte principal.

Orientación de tornillo


Opción	Descripción
	Por defecto Crea los tornillos a escuadra con la vigueta. Auto ValoresPorDefecto puede cambiar esta opción.
	Crea los tornillos a escuadra con la placa capitel.
	Crea los tornillos a escuadra con la vigueta.


Opción	Descripción
	Por defecto Los tornillos se colocan a escuadra de la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	Los tornillos se colocan a escuadra de la parte principal.
	Los tornillos se colocan a escuadra de la vigueta.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades y dimensiones de la placa capitel y del rigidizador.

Partes


	Descripción	Por defecto
Placa	Espesor, ancho y altura de la placa capitel	Espesor: `¼”` Por defecto, la placa es cuadrada y ambos lados de la placa son iguales (lado de placa = (mayor valor de anchura columna o altura columna) + 2 X 3"), por lo que la placa por defecto es ¼" X lado placa X lado placa.
Rigidizador	Espesor, ancho y altura del rigidizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Desplazamiento de la placa capitel


	Descripción
1	Desplazamiento horizontal de la parte principal
2	Desplazamiento vertical de la parte principal

Dimensiones de la placa capitel

Defina la anchura y la longitud de la placa capitel.


	Descripción
1	Desplazamiento horizontal del borde de la parte principal
2	Desplazamiento vertical del borde de la parte principal

Orientación de la placa capitel


Opción	Descripción
	Por defecto La orientación de la placa capitel coincide con la vigueta al sesgo. Auto ValoresPorDefecto puede cambiar esta opción.
	La orientación de la placa capitel coincide con la vigueta al sesgo.
	La placa capitel está a escuadra con la parte principal.

Inclinación de la placa capitel


Opción	Descripción
	Por defecto La placa capitel se alinea con la vigueta inclinada. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa capitel se alinea con la vigueta inclinada.
	La placa capitel se coloca plana en la parte superior de la parte principal.

Dimensiones de chaflán de rigidizador


Opción	Descripción
	Por defecto No se crea el chaflán interior. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea el chaflán interior.
	El chaflán interior se crea como un chaflán de línea. 1 Dimensión del chaflán vertical 2 Dimensión del chaflán horizontal
	El chaflán interior se crea como un chaflán convexo. 1 Radio de chaflán
	El chaflán interior se crea como un chaflán cóncavo. 1 Radio de chaflán
	1 Dimensión del chaflán horizontal 2 Dimensión del chaflán vertical

Pestaña Placa de apoyo

Use la pestaña Placa de apoyo para definir las propiedades de la placa de apoyo, sus dimensiones y el método de unión.

Partes


Opción	Descripción
Placa de apoyo	Espesor y anchura de la placa de apoyo


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

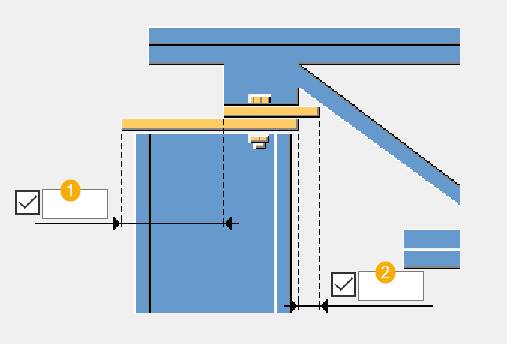

Dimensiones


	Descripción
1	Dimensión del borde de la placa de apoyo desde el borde de la placa del estabilizador
2	Dimensión del borde de la placa de apoyo desde el ala de la parte principal

Pestaña Estabilizador

Use la pestaña Estabilizador para definir la creación, las propiedades y la posición del estabilizador.

Partes


Opción	Descripción
Placa	Espesor, ancho y altura de la placa
Ángulo	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Creación del estabilizador


Opción	Descripción
	Por defecto El estabilizador no se crea. Auto ValoresPorDefecto puede cambiar esta opción.
	El estabilizador no se crea.
	El estabilizador se crea como una placa.
	El estabilizador se crea como un ángulo de montaje.

Dimensiones de la placa del estabilizador


	Descripción	Por defecto
1	Diámetro del agujero del cable	`13/16"`
2	Dimensión horizontal desde el borde de la placa del estabilizador hasta el centro del agujero	1.5 X diámetro agujero
3	Dimensión vertical desde el borde de la placa del estabilizador hasta el centro del agujero	1.5 X diámetro agujero
4	Dimensión vertical desde el cordón inferior de la vigueta hasta la parte inferior de la placa del estabilizador	`3"`

Tipo de conexión del estabilizador


Opción	Descripción
	Por defecto No hay unión entre la placa del estabilizador y la vigueta Auto ValoresPorDefecto puede cambiar esta opción.
	No hay unión entre la placa del estabilizador y la vigueta
	La placa del estabilizador se suelda a la vigueta.
	La placa del estabilizador se atornilla a la vigueta.
	La placa del estabilizador se atornilla y suelda a la vigueta.

Orientación del estabilizador


Opción	Descripción
	Por defecto La placa del estabilizador se alinea con la vigueta inclinada. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa del estabilizador se alinea con la vigueta inclinada.
	La placa del estabilizador se crea a escuadra con la parte principal.

Dimensiones del ángulo de montaje


	Descripción
1	Desplazamiento horizontal del ángulo de montaje
2	Desplazamiento vertical del ángulo de montaje


	Descripción	Por defecto
1	Desplazamiento horizontal del ángulo de montaje	`0`
2	Longitud del ángulo de montaje	Para estabilizadores atornillados a la columna: Separación/pendiente del tornillo especificada en el archivo joints.def + 2-¼" (esto da una longitud de ángulo correcta para tornillos de ¾" de diámetro) Para estabilizadores soldados a la columna: anchura de la vigueta

Orientación de angular de montaje


Opción	Descripción
	Por defecto El lado más largo del ángulo de montaje es el horizontal. Auto ValoresPorDefecto puede cambiar esta opción.
	El lado más largo del ángulo de montaje es el horizontal.
	El lado más largo del ángulo de montaje es el vertical.

Montaje a pilar


Opción	Descripción
	Por defecto El montaje se suelda a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	El montaje se suelda a la parte principal.
	El montaje se atornilla a la parte principal.
	El montaje se atornilla y suelda a la parte principal.

Montaje a vigueta


Opción	Descripción
	Por defecto No hay unión entre el montaje y la vigueta. Auto ValoresPorDefecto puede cambiar esta opción.
	No hay unión entre el montaje y la vigueta.
	El montaje se suelda a la vigueta.
	El montaje se atornilla y suelda a la vigueta.

Pestaña Tornillos ángulo estabilizador

Use la pestaña Torn. Áng. Estab. para definir las propiedades de los tornillos y las dimensiones del grupo de tornillos en la unión en ángulo del estabilizador.

Si ha seleccionado crear el estabilizador como un ángulo de montaje, la configuración de esta pestaña controla tanto los tornillos del ángulo de montaje del estabilizador como los de la parte principal. Si ha seleccionado crear el estabilizador como una placa, solo se verán afectados los tornillos de la parte principal.

Dimensiones


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Dimensión para la posición horizontal del grupo de tornillos.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Pestaña Torn. Pl. Estab.

Use la pestaña Tornillos de la placa del estabilizador para definir las propiedades de los tornillos y las dimensiones del grupo de tornillos de los tornillos de la placa del estabilizador.

Dimensiones del grupo de tornillos


	Descripción
1	Distancia horizontal de borde de tornillo
2	Distancia vertical de borde de tornillo

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
