Vigueta a Viga, tipo 1 (160)

Vigueta a Viga, tipo1 (160) crea una unión atornillada entre una viga y una vigueta. Puede definir el tamaño del ángulo de montaje y la ubicación de los tornillos.

Objetos creados

Placa de estabilizador
Placa de apoyo
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Apoyo de vigueta en viga.
	Apoyo de vigueta en viga. Opción de extensión de cordón superior.

Orden de selección

Seleccione la parte principal (viga).
Seleccione la parte secundaria (vigueta).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa de estabilizador

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

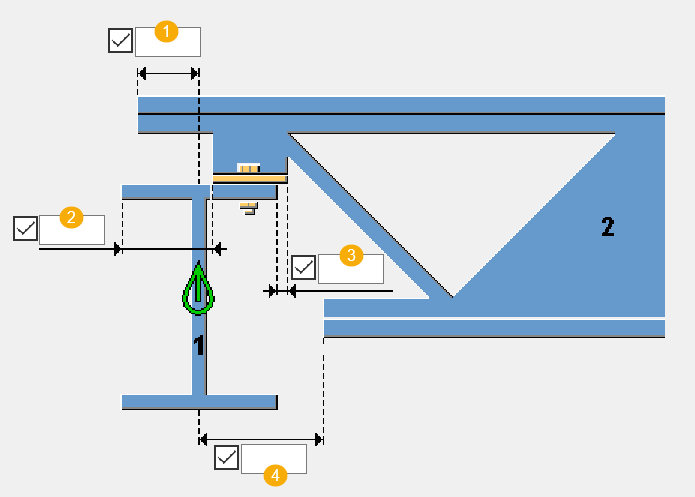

Dimensiones


	Descripción	Por defecto
1	Desplazamiento del cordón superior desde la línea central de la parte principal
2	Dimensión de la entalladura del cordón superior al borde de la parte principal
3	Desplazamiento de la parte principal desde el borde interior del cordón superior
4	Distancia de recorte desde el borde del cordón inferior hasta la línea central de la parte principal	1/2 anchura de ala parte principal + 1".

Pestaña Estabilizador

Use la pestaña Estabilizador para definir las propiedades y la posición del estabilizador.

Partes


Opción	Descripción
Placa	Espesor, ancho y altura de la placa de estabilizador.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Creación del estabilizador


Opción	Descripción
	Por defecto El estabilizador no se crea. Auto ValoresPorDefecto puede cambiar esta opción.
	El estabilizador no se crea.
	El estabilizador se crea en el ala de la parte principal.
	El estabilizador se crea en el alma de la parte principal. Defina las dimensiones del chaflán de la placa del estabilizador.

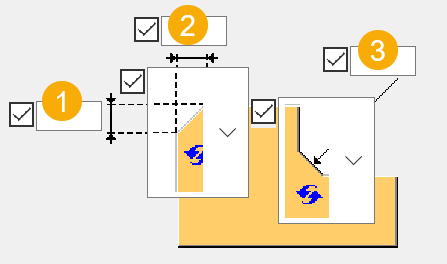

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán vertical
2	Dimensión del chaflán horizontal
3	Radio chaflán

Tipo chaflán


Opción	Descripción
	Por defecto. Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Dirección de la entalladura del estabilizador


Opción	Descripción
	Por defecto Dirección de la entalladura hacia arriba Auto ValoresPorDefecto puede cambiar esta opción.
	Dirección de la entalladura hacia arriba
	Dirección de la entalladura hacia abajo

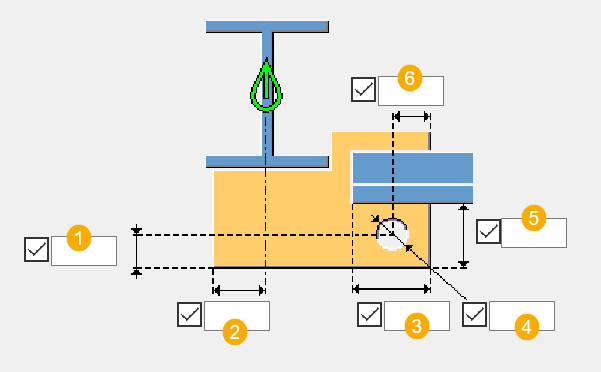

Dimensiones

El estabilizador se crea en el ala de la parte principal.


	Descripción	Por defecto
1	Dimensión vertical con respecto al centro del agujero La dimensión se mide en el plano de la placa de estabilizador.	1.5 x diámetro agujero
2	Desplazamiento del estabilizador desde la línea central de la parte principal La dimensión se mide a lo largo de la línea central de la placa de estabilizador.	`½"`
3	Longitud de solape del cordón inferior en la placa de estabilizador	`3"`
4	Diámetro del agujero para cables	`13/16"`
5	Desplazamiento vertical de la placa de estabilizador desde el cordón inferior de la vigueta	`3"`
6	Dimensión horizontal con respecto al centro del agujero La dimensión se mide en el plano de la placa de estabilizador.	1.5 x diámetro agujero

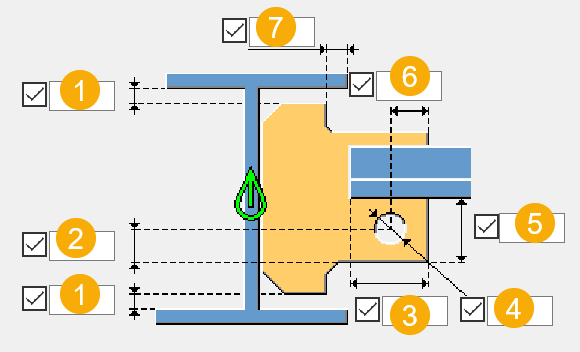

Dimensiones

El estabilizador se crea en el alma de la parte principal.


	Descripción
1	Dimensión del borde vertical desde la placa de estabilizador hasta el ala de la parte principal
2	Dimensión vertical con respecto al centro del agujero
3	Longitud de solape del cordón inferior en la placa de estabilizador
4	Diámetro del agujero para cables
5	Desplazamiento vertical de la placa de estabilizador desde el cordón inferior de la vigueta
6	Dimensión horizontal con respecto al centro del agujero
7	Dimensión horizontal del borde desde la entalladura del estabilizador hasta el borde de la parte principal

Pestaña Placa de apoyo

Use la pestaña Placa de apoyo para definir las propiedades de la placa de apoyo.

Partes


Opción	Descripción
Placa de apoyo	Espesor y anchura de la placa de apoyo


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

pestaña Tornillos

Use la pestaña Tornillos para definir las propiedades de los tornillos y su posición.

Dimensiones


	Descripción
1	Distancia desde la línea central de la parte principal a la línea central de los tornillos
2	Separación entre tornillos

Orientación de tornillo


Opción	Descripción
	Por defecto Los tornillos se colocan a escuadra de la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	Los tornillos se colocan a escuadra de la parte principal.
	Los tornillos se colocan a escuadra de la vigueta.

Creación de tornillos


Opción	Descripción
	Por defecto La parte secundaria está atornillada a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	La parte secundaria está atornillada a la parte principal.
	La parte secundaria está soldada a la parte principal.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
