Cubrejunta 2L (152)

Cubrejunta 2L (152) une una viga a una viga o una columna a una columna con ángulos de perfil en L soldados y atornillados.

Objetos creados

Perfiles L (ángulos)
Placas ala
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Viga conectada a una viga con ángulos de perfil L soldados y atornillados.

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Ángulo de perfil L
2	Placa ala

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de unión, los tipos de adaptación y la orientación del ángulo.

Dimensiones


	Descripción
1	Distancia entre los ángulos del perfil L.
2	Distancia al borde del angular del perfil L desde el borde de la viga.

Tipo de adaptación de parte principal


Opción	Descripción
	Por defecto Adaptación cuadrada Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Adaptación cuadrada
	Cuadrado Realiza un corte cuadrado vertical en el extremo de la parte principal.
	Sesgado Realiza un corte en bisel vertical en el extremo de la parte principal.
	Unión Corta el extremo de la parte principal verticalmente paralelo al símbolo de unión.

Tipo de adaptación de parte secundaria


Opción	Descripción
	Por defecto Adaptación cuadrada Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Adaptación cuadrada
	Cuadrado Realiza un corte cuadrado vertical en el extremo de la parte principal.
	Sesgado Realiza un corte en bisel vertical en el extremo de la parte principal.
	Corta el extremo de la parte principal verticalmente paralelo al símbolo de unión.

Orientación del ángulo


Opción	Descripción
	Por defecto Ángulos alineados con la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción.
	Ángulos alineados con la parte secundaria.
	Ángulos alineados con la parte principal.
	Ángulos alineados con el símbolo de unión.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
L lado secundaria, L lado primaria	Seleccione el perfil de la base de datos de perfiles.
Placa Ala Sup., Placa Ala Inf.	Espesor y ancho de las placas de ala superior e inferior. Introduzca el espesor para crear la placa.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos de la parte secundaria y la parte principal, así como las propiedades de los tornillos.

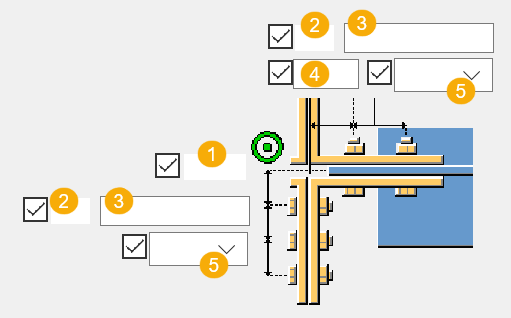

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.


	Descripción
1	Dimensión para la posición horizontal del grupo de tornillos.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
4	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
5	Ubicación en la que deben ponerse los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las dimensiones de solape de la placa de ala, la orientación del ángulo y la ubicación.

Solape de placa de ala


	Descripción
1	Solape de la placa superior en la parte principal.
2	Solape de la placa superior en la parte secundaria.
3	Solape de la placa inferior en la parte principal.
4	Solape de la placa inferior en la parte secundaria.

Ángulo de la parte principal


Opción	Descripción
	Por defecto El lado más largo del ángulo es perpendicular al alma de la viga. Auto ValoresPorDefecto puede cambiar esta opción.
	El lado más largo del ángulo es perpendicular al alma de la viga.
	El lado más largo del ángulo es paralelo al alma de la viga.

Ángulo de la parte secundaria


Opción	Descripción
	Por defecto El lado más largo del ángulo es perpendicular al alma de la viga. Auto ValoresPorDefecto puede cambiar esta opción.
	El lado más largo del ángulo es perpendicular al alma de la viga.
	El lado más largo del ángulo es paralelo al alma de la viga.

Ubicación del ángulo


Opción	Descripción
	Por defecto Los ángulos se colocan en el lado lejano y cercano de la unión. Auto ValoresPorDefecto puede cambiar esta opción.
	Los ángulos se colocan en el lado lejano y cercano de la unión.
	Los ángulos se colocan en el lado cercano de la unión.
	Los ángulos se colocan en el lado lejano de la unión.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
