Placa plegada (151)
Placa plegada (151) conecta una viga a una columna o una viga utilizando una o dos placas plegadas, atornilladas o soldadas. El extremo de la viga puede cortarse en ángulo recto o en bisel para acomodar una viga secundaria inclinada. Por defecto, se crean entalladuras en las alas de la viga secundaria cuando es necesario. Se puede definir en qué lado del alma de la viga secundaria se coloca la placa plegada en las uniones de placa simple. También se pueden crear uniones de placa doble. Las placas de cantonera se crean soldadas a las alas de las vigas secundarias cuando es necesario.
Objetos creados
-
Placas plegadas
-
Placas cantoneras
-
Rigidizadores
-
Tornillos
-
Cortes
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Viga conectada a una columna utilizando una placa plegada. |
Orden de selección
-
Seleccione la parte principal (columna o viga).
-
Seleccione la parte secundaria.
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte
| Descripción | |
|---|---|
|
1 |
Placa plegada |
|
2 |
Placa cantonera |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones de la unión.
Dimensiones
| Descripción | |
|---|---|
|
1 |
Distancia entre la parte principal y la parte secundaria (viga). Por defecto, la distancia es de 20 mm. |
|
2 |
Altura de la placa de cantonera hasta el comienzo del chaflán. |
|
3 |
Ancho de la placa de cantonera hasta el comienzo del chaflán. |
|
4 |
Distancia desde el borde de la placa plegada hasta la entalladura del ala inferior. Puede definir esta dimensión si la placa se extiende por debajo de la parte inferior de la viga secundaria. |
Corte de extremo de viga
Define el modo en que se corta el extremo de la viga secundaria. La viga se visualiza desde el lateral.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Al sesgo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Si la viga secundaria tiene una inclinación de menos de 10 grados, el extremo de la viga se cortará en ángulo recto. De lo contrario, se cortará sesgado. |
|
|
Cuadrado Corta en ángulo recto el extremo de la viga secundaria. |
|
|
Sesgado Corta el extremo de la viga secundaria en paralelo al borde la parte principal. |
Corte de ala de viga
Define el modo en que se corta el extremo del ala de la viga secundaria. La viga se visualiza desde arriba.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sesgado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sesgado Corta sesgado el extremo del ala. |
|
|
Cuadrado Corta en ángulo recto una parte del ala, y deja sesgada otra parte. |
Creación de placas cantoneras
| Opciones | Descripción |
|---|---|
|
|
Por defecto No se crean placas cantoneras. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No se crean placas cantoneras. |
|
|
Se crean las placas cantoneras superior e inferior. |
|
|
Se crea la placa de cantonera superior. |
|
|
Se crea la placa de cantonera inferior. |
Pestaña Partes
Utilice la pestaña Partes para definir las propiedades y las posiciones de las placas plegadas.
Partes
| Opción | Descripción |
|---|---|
|
Placa plegada LC |
Espesor de la placa plegada de lado cercano. |
|
Placa plegada LL |
Espesor de la placa plegada de lado lejano. |
|
Ext. Alma Sup. |
Espesor, ancho y altura de la extensión de alma superior. |
|
Ext. Alma Inf. |
Espesor, ancho y altura de la extensión de alma inferior. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |

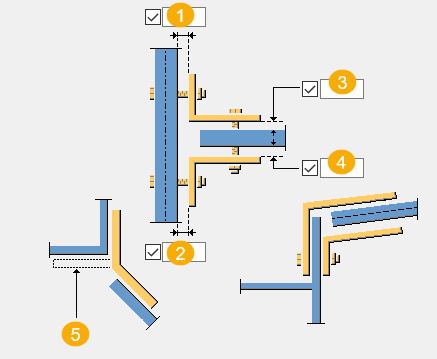

Dimensiones
| Descripción | |
|---|---|
|
1 |
Hueco entre la placa plegada derecha y la parte principal. |
|
2 |
Hueco entre la placa plegada izquierda y la parte principal. |
|
3 |
Hueco entre la placa plegada derecha y la parte secundaria. |
|
4 |
Hueco entre la placa plegada izquierda y la parte secundaria. |
|
5 |
Cambio de plano de colisión. |
Posición de la placa plegada
|
|
Por defecto Crea dos placas plegadas, en el lado cercano y en el lado lejano. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Se seleccionan automáticamente placas plegadas de lado cercano y de lado lejano. |
|
|
Placa plegada de lado cercano |
|
|
Placa plegada de lado lejano |
|
|
Lado lejano cambiado Crea una placa plegada de lado lejano con un lado hacia el lado cercano. |
|
|
Lado cercano cambiado Crea una placa plegada de lado lejano con un lado hacia el lado lejano. |
|
|
Crea dos placas plegadas, en el lado cercano y en el lado lejano. |
Unión a la parte principal
| Opción | Descripción |
|---|---|
|
|
Por defecto La placa plegada está atornillada a la parte principal. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático La placa plegada está atornillada a la parte principal. |
|
|
La placa plegada está atornillada a la parte principal. |
|
|
La placa plegada está soldada a la parte principal. |
|
|
La placa plegada se atornilla y suelda a la parte principal. |
Unión a la parte secundaria
| Opción | Descripción |
|---|---|
|
|
Por defecto La placa plegada está atornillada a la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático La placa plegada está atornillada a la parte secundaria. |
|
|
La placa plegada está atornillada a la parte secundaria. |
|
|
La placa plegada está soldada a la parte secundaria. |
|
|
La placa plegada se atornilla y suelda a la parte secundaria. |
Control de punto de unión
| Opción | Descripción |
|---|---|
|
|
Por defecto El plano de colisión no se cambia de la posición por defecto. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
El plano de colisión no se cambia de la posición por defecto. |
|
|
El plano de colisión se cambia a la superficie más cercana. |
|
|
El plano de colisión se cambia a la superficie más lejana. |
Pestaña Entalladura Sup./Entalladura Inf.
Utilice las pestañas Entalladura Sup. y Entalladura Inf. para definir las configuraciones y las dimensiones de la entalladura.

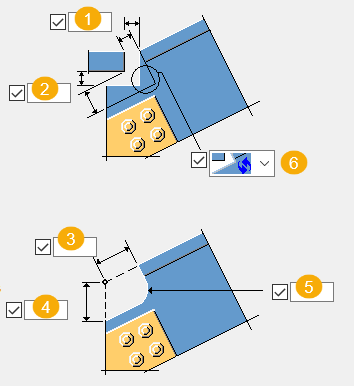

Dimensiones de entalladura
| Opción | Opción |
|---|---|
|
|
|
| Descripción | |
|---|---|
|
1 |
Dimensión horizontal para el juego de la entalladura. La distancia se mide desde el punto de intersección de tres planos: superior o inferior del plano de ala, extremo del plano de ala, y alma interior o superficie lateral, según el tipo de juego seleccionado. |
|
2 |
Dimensión vertical para el juego de la entalladura. La distancia se mide desde el punto de intersección de tres planos: inferior del plano de ala, extremo del plano de ala, y alma interior o superficie lateral, según el tipo de juego seleccionado. |
|
3 |
Dimensión horizontal para la anulación de entalladura. La distancia se mide desde el punto de intersección de tres planos: superior del plano de ala, plano de adaptación, y alma interior o superficie lateral, según el tipo de juego seleccionado. |
|
4 |
Dimensión vertical para la anulación de la entalladura. La distancia se mide desde el punto de intersección de tres planos: superior del plano de ala, plano de adaptación, y alma interior o superficie lateral, según el tipo de juego seleccionado. |
|
5 |
Radio del corte de entalladura. |
|
6 |
Orientación de entalladura vertical. |
Configuración de entalladura
|
Entalladura |
|
|
Tipo de juego |
|
|
Opción Corte/Coronación |
|
Opciones corte ala
Definen las dimensiones de corte de ala y el espesor del corte.
| Descripción | |
|---|---|
|
1 |
Dimensión para el corte de ala adicional. La dimensión se mide desde el extremo de la viga si no está adaptada, o desde la superficie de adaptación si está adaptada. |
|
2 |
Dimensión para el corte de ala adicional. La dimensión se mide desde la línea central de la viga. |
Orientación entalladura vertical
| Abajo | ||
|---|---|---|
|
|
|
Por defecto En ángulo recto con la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Automático En ángulo recto con la parte secundaria. |
|
|
|
En ángulo recto con la parte secundaria. La entalladura se corta en ángulo recto verticalmente en relación con la parte secundaria. |
|
|
|
En ángulo recto con la parte principal La entalladura se corta en ángulo recto verticalmente en relación con la parte principal. |
Orientación entalladura
| Opción | Descripción |
|---|---|
|
|
Por defecto En ángulo recto con la parte principal. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático En ángulo recto con la parte principal. |
|
|
En ángulo recto con la parte secundaria. La entalladura se corta en ángulo recto horizontalmente en relación con la parte secundaria. |
|
|
En ángulo recto con la parte principal. La entalladura se corta en ángulo recto horizontalmente en relación con la parte principal. |
Pestaña Cortes ala
Utilice la pestaña Cortes ala para definir cómo se cortan las alas.

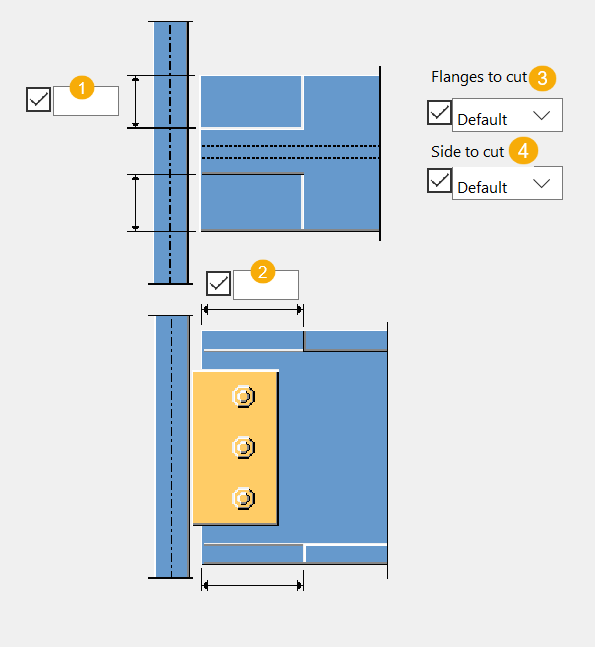

Dimensiones
| Descripción | |
|---|---|
|
1 |
Dimensión transversal |
|
2 |
Dimensión longitudinal |
|
3 |
|
|
4 |
|
Pestaña Rigidizadores
Utilice la pestaña Rigidizadores para controlar las dimensiones, la orientación, la posición y el tipo de los rigidizadores.
Dimensiones de los rigidizadores
| Opción | Descripción |
|---|---|
|
LC superior |
Espesor, ancho y alto del rigidizador superior del lado cercano. |
|
LL superior |
Espesor, ancho y alto del rigidizador superior del lado lejano. |
|
LC inferior |
Espesor, ancho y alto del rigidizador inferior del lado cercano. |
|
LL inferior |
Espesor, ancho y alto del rigidizador inferior del lado lejano. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Orientación de los rigidizadores
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Los rigidizadores son paralelos a la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Los rigidizadores son paralelos a la parte secundaria. |
|
|
Los rigidizadores son perpendiculares a la parte principal. |
Creación de rigidizadores
|
Opción |
Descripción |
|---|---|
|
|
Por defecto No se crea ningún rigidizador. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Los rigidizadores se crean cuando es necesario. |
|
|
No se crea ningún rigidizador. |
|
|
No se crea ningún rigidizador. |
Forma del rigidizador
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Rigidizadores con chaflanes de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Rigidizadores con chaflanes de línea |
|
|
Rigidizadores cuadrados Rigidizadores con un hueco para el redondeo del alma de la parte principal |
|
|
Rigidizadores con chaflanes de línea |
Hueco del rigidizador
|
Opción |
Descripción |
|---|---|
|
|
Tamaño del hueco entre las alas y el rigidizador. |
Tipo chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto. Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco convexo |
|
|
Chaflán de arco cóncavo |
Posiciones de los rigidizadores
|
Descripción |
|
|---|---|
|
1 |
Tamaño del hueco entre el rigidizador y el borde del alma de la viga. |
|
2 |
Tamaño del hueco entre el rigidizador superior del lado cercano y el borde del ala de la viga. |
|
3 |
Tamaño del hueco entre el rigidizador inferior del lado cercano y el borde del ala de la viga. |
|
4 |
Tamaño del hueco entre el rigidizador inferior del lado lejano y el borde del ala de la viga. |
|
5 |
Tamaño del hueco entre el rigidizador superior del lado lejano y el borde del ala de la viga. |
pestaña Tornillos
Utilice la pestaña Tornillos para controlar las dimensiones del grupo de tornillos y las propiedades de los tornillos.
Dimensiones del grupo de tornillos
| Descripción | |
|---|---|
|
1 |
Seleccione la parte atornillada principal: viga o placa plegada. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Número de tornillos. |
|
4 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
5 |
Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
|
|
6 |
Distancia al borde de los tornillos. Distancia al borde desde el centro del tornillo hasta la parte superior de la viga. |
| Descripción | |
|---|---|
|
1 |
Seleccione la ubicación en la que deben añadirse los tornillos. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Número de tornillos. |
|
4 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
5 |
Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo. |
Alineación de tornillos
| Alineación de tornillo principal | Alineación de tornillo secundario | Descripción |
|---|---|---|
|
|
|
Por defecto En ángulo recto con la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Automático En ángulo recto con la parte secundaria. |
|
|
|
En ángulo recto con la parte secundaria. |
|
|
|
En ángulo recto con la parte principal. |
|
|
|
Al tresbolillo verticalmente. |
|
|
|
Al tresbolillo horizontalmente. |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
Aumento de la longitud del tornillo
Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
Tresbolillo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin tresbolillo |
|
|
Tipo de tresbolillo 1 |
|
|
Tipo de tresbolillo 2 |
|
|
Tipo de tresbolillo 3 |
|
|
Tipo de tresbolillo 4 |
Tresbolillo de tornillos en el ángulo de unión
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Los tornillos no están puestos al tresbolillo. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Los tornillos no están puestos al tresbolillo. Los tornillos que unen el ángulo de unión a la parte secundaria están en el mismo nivel horizontal que los tornillos que unen el ángulo de unión a la parte principal. |
|
|
Los tornillos de la parte principal se colocan al tresbolillo. Los tornillos que unen el ángulo de unión a la parte principal se desplazan hacia abajo la mitad del valor de la separación vertical de los tornillos. |
|
|
Los tornillos de la parte secundaria se colocan al tresbolillo. Los tornillos que unen el ángulo de unión a la parte secundaria se desplazan hacia abajo la mitad del valor de la separación vertical de los tornillos. |
|
|
Los tornillos de la parte secundaria se colocan al tresbolillo. Los tornillos que conectan el ángulo de unión a la parte secundaria inclinada son paralelos a la parte secundaria. |
Pestaña Corte viga
Utilice la pestaña Corte viga para controlar barras de soldadura, agujeros de acceso para soldadura, preparaciones de los extremos de las vigas y cortes de ala.
Barra soldadura
| Opción | Descripción |
|---|---|
|
Barra refuerzo |
Espesor y ancho de la barra de soldadura. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Dimensiones de agujero de acceso para soldadura
|
Descripción |
|
|---|---|
|
1 |
Hueco entre el ala superior de la parte secundaria y la parte principal. |
|
2 |
Dimensiones verticales de los agujeros de acceso para soldadura superior e inferior. |
|
3 |
Dimensiones horizontales de los agujeros de acceso para soldadura superior e inferior. |
|
4 |
Hueco entre el alma de parte secundaria y la parte principal. Tekla Structures añade el valor introducido aquí al hueco introducido en la pestaña Dibujo. |
|
5 |
Hueco entre el ala inferior de la parte secundaria y la parte principal. Tekla Structures añade el valor introducido aquí al hueco introducido en la pestaña Dibujo. |
Agujeros de acceso para soldadura
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
|
Por defecto Agujero de acceso para soldadura redondo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
Agujero de acceso para soldadura redondo |
|
|
|
Agujero de acceso para soldadura cuadrado |
|
|
|
Agujero de acceso para soldadura diagonal |
|
|
|
Agujero de acceso a las soldaduras redondo con un radio que se puede definir en |
|
|
|
Agujero de acceso para soldadura en forma cónica extendido con el radio y las dimensiones que se pueden especificar en |
|
|
|
Agujero de acceso para soldadura en forma cónica con radios que se pueden definir en La R mayúscula define el radio grande (altura). La r minúscula define el radio pequeño. |
R = 35 r = 10 |
y
Preparación de extremo de viga
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Se preparan tanto el ala superior como la inferior. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Se preparan tanto el ala superior como la inferior. |
|
|
No se prepara el extremo de la viga. |
|
|
Se preparan tanto el ala superior como la inferior. |
|
|
Se prepara el ala superior. |
|
|
Se prepara el ala inferior. |
Corte de ala
|
Opción para ala superior |
Opción para ala inferior |
Descripción |
|---|---|---|
|
|
|
Por defecto No se corta el ala. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
No se corta el ala. |
|
|
|
Se corta el ala. |
Barras de soldadura
|
Opción para barra de soldadura superior |
Opción para barra soldadura inferior |
Descripción |
|---|---|---|
|
|
|
Por defecto Se crean barras de soldadura dentro de las alas. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
|
No se crea ninguna barra de soldadura. |
|
|
|
Se crean barras de soldadura dentro de las alas. |
|
|
|
Se crean barras de soldadura fuera de las alas. |
Longitud de barra de soldadura
Especifique la longitud de la barra de soldadura en el cuadro situado debajo de las opciones.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Longitud absoluta de la barra de soldadura Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Longitud absoluta de la barra de soldadura |
|
|
Extensión más allá del borde del ala |
Posición de la barra de soldadura
|
Opción |
Descripción |
|---|---|
|
|
Especifique un valor positivo o negativo para mover el extremo delantero de la barra respecto al extremo del ala. |
Tipo conjunto
Define la ubicación donde se realizan las soldaduras de las barras de soldadura. Al seleccionar la opción Taller, Tekla Structures también incluye la barra en el conjunto.
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Tipo diseño
Haga clic en el siguiente enlace para obtener más información:
pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
