Pilar sección variable (136)

Pilar sección variable (136) crea una placa de transición entre pilares de tamaño distinto. Las placas de transición pueden ser de sección variable o rectas.

Objetos creados

Placas de diafragma (penetrante e interno)
Placas de transición

Usar para


Situación	Descripción

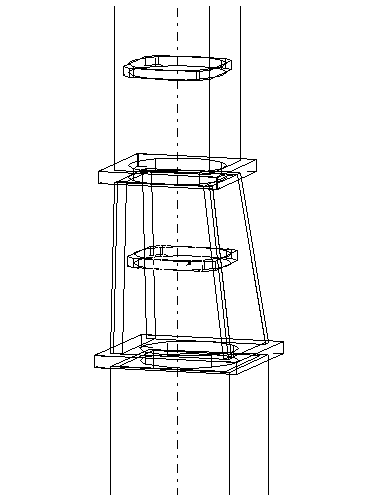

	Se crean placas de diafragma penetrante e interno, y se crea una sección variable.

Orden de selección

Seleccione la parte principal (parte inferior).
Seleccione la parte secundaria (parte superior).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Diafragma penetrante
2	Diafragma interno
3	Placa de transición (sección variable)
4	Placa de transición (recta)

Pestaña Dibujo

La pestaña Dibujo ilustra la elevación con la que están relacionadas todas las partes creadas por la unión.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir el tipo de columnas de transición utilizadas en la unión. Las secciones cortas de las columnas pueden crearse a partir de tubos laminados o armarse a partir de placas.

Partes


Opción	Descripción
Diafragma penetrante, Diafragma interno	Defina el espesor en la pestaña Diafragma.
Sección variable	Espesor de la sección.
Sección armada	Espesor de la sección.
Col. laminada sup	Seleccione el perfil de la base de datos de perfiles.
Col. laminada inf.	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Posición sección variable


Opción	Descripción
	Por defecto La sección variable se encuentra en la ubicación superior. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea sección variable.
	La sección variable se encuentra en la ubicación superior.
	La sección variable se encuentra en la ubicación inferior.

Tipo columna corta recta


Opción	Descripción
	Por defecto La columna recta corta se crea con el perfil laminado definido. Auto ValoresPorDefecto puede cambiar esta opción.
	La columna recta corta se crea con el perfil laminado definido.
	La columna recta corta se crea utilizando la placa armada definida.

Corte soldadura sólido

El corte de soldadura sólido crea cortes al sesgo para soldaduras de ranura en los bordes de placa de columna armada y de sección variable.


Opción	Descripción
	Por defecto No se crean cortes de borde al sesgo. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crean cortes de borde al sesgo.
	No se crean cortes de borde al sesgo.

Pestaña Diafragma

Utilice la pestaña Diafragma para definir el número, la posición y el tipo de las placas de diafragma creadas en la unión.


Opción	Descripción	Por defecto
t	Espesor de la placa de diafragma.	Sin valor por defecto Introduzca un espesor de placa para crear la placa de diafragma.
Nivel	Distancia relativa desde el nivel de elevación mostrado en la pestaña Dibujo.	Introduzca un dimensión positiva o negativa para localizar el diafragma deseado.
Profundidad	Posición del diafragma en relación con el valor introducido en el cuadro Nivel.
Desplazamiento	Desplazamiento de la placa de diafragma a partir del valor introducido en el cuadro Nivel.	`0"`
Diafragma	Tipo de diafragma.
Corte oblicuo	Posición del corte oblicuo en la placa de diafragma.

Diafragma penetrante

Utilice la pestaña Diafragma penetrante para controlar el tamaño y la forma de la placa de diafragma. También puede añadir agujeros a la placa y definir la distancia raíz desde el diafragma a la columna.

Hueco de soldadura


	Descripción	Por defecto
1	Hueco de soldadura a la columna superior. Distancia desde la columna hasta la placa de diafragma.	`0"`
2	Hueco de soldadura a la columna inferior. Distancia desde la columna hasta la placa de diafragma.	`0"`

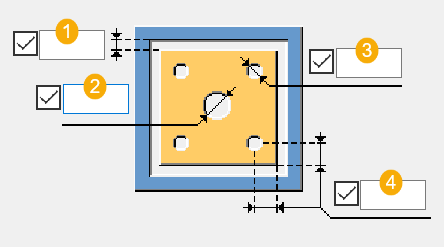

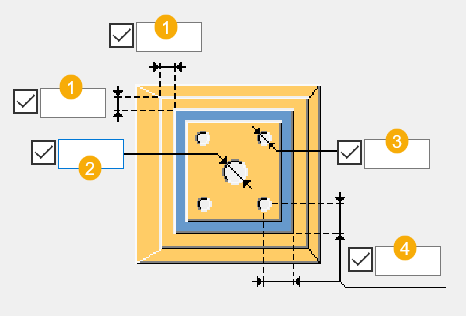

Dimensiones


	Descripción	Por defecto
1	Distancia al borde de la placa de diafragma fuera de la cara de la columna.	`1"`
2	Diámetro del agujero central de la placa de diafragma.	`13/16"`
3	Diámetro de los agujeros de esquina creados en cada esquina de la placa de diafragma. Para crear agujeros de esquina, debe introducir un valor.
4	Posición de los agujeros de esquina en relación con la cara de la columna.	`1"3/16`

Tipo chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán vertical.
2	Dimensión del chaflán horizontal.

Diafragma interno

Utilice la pestaña Diafragma interno para controlar el tamaño de la placa de diafragma. También puede añadir agujeros a la placa y achaflanar las esquinas.

Dimensiones


	Descripción	Por defecto
1	Hueco de soldadura Distancia desde la cara interna de la columna hasta el borde de la placa de diafragma.
2	Diámetro del agujero central de la placa de diafragma.	`13/16"`
3	Diámetro de los agujeros de esquina creados en cada esquina de la placa de diafragma. Para crear agujeros de esquina, debe introducir un valor.
4	Posición de los agujeros de esquina en relación con el borde de la placa de diafragma interior.	`1"3/16`

Tipo chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán vertical.
2	Dimensión del chaflán horizontal.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
