Unión momento atornillada (134)
Unión momento atornillada (134) conecta una viga al alma o el ala de una columna. La placa cortante se suelda al alma o el ala de la parte principal y se atornilla al alma de la parte secundaria. La parte secundaria puede estar nivelada o inclinada y/o sesgada.
Objetos creados
-
Placa cortante (1 o 2)
-
Placas de ala (2)
-
Placas adaptación
-
Rigidizadores (opcionales)
-
Placa doble de alma (opcional)
-
Tornillos
-
Soldaduras
-
Cortes
Usar para
|
Situación |
Descripción |
|---|---|
|
|
Unión momento atornillada a alma de columna. |
|
|
Unión momento atornillada a ala de columna con rigidizadores de columna. |
|
|
Unión momento atornillada a alma de columna. Parte secundaria inclinada. |
Orden de selección
-
Seleccione la parte principal (columna).
-
Seleccione la parte secundaria (viga).
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte
|
Parte |
|
|---|---|
|
1 |
Placa cortante |
|
2 |
Placa ala superior |
|
3 |
Placa ala inferior |
|
4 |
Placa de adaptación |
|
4 |
Rigidizador |
Nota:
Tekla Structures utiliza los valores del fichero joints.def para crear este componente.
Pestaña Dibujo
Utilice la pestaña Dibujo para controlar la posición de la placa cortante y los cortes del ala y del alma.

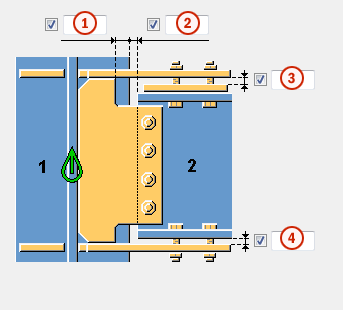

Dimensiones
|
Descripción |
|
|---|---|
|
1 |
Distancia al borde de la placa cortante desde el borde del ala de la parte principal. |
|
2 |
Corte de la parte secundaria. Al cortar la parte secundaria se crea un hueco entre la parte principal y la secundaria. |
|
3 |
Distancia desde el borde de la placa de adaptación hasta el borde de la placa de ala. |
|
4 |
Distancia desde el borde de la parte secundaria al borde de la placa de ala. |
Corte de extremo de viga
Define el modo en que se corta el extremo de la viga secundaria. La viga se visualiza desde el lateral.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Al sesgo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Si la viga secundaria tiene una inclinación de menos de 10 grados, el extremo de la viga se cortará en ángulo recto. De lo contrario, se cortará sesgado. |
|
|
Cuadrado Corta en ángulo recto el extremo de la viga secundaria. |
|
|
Sesgado Corta el extremo de la viga secundaria en paralelo al borde la parte principal. |
Corte oblicuo de viga
|
Descripción |
|
|---|---|
|
1 |
Sesgo del corte del extremo de la viga. |
Corte de ala de viga
Define el modo en que se corta el extremo del ala de la viga secundaria. La viga se visualiza desde arriba.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sesgado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sesgado Corta sesgado el extremo del ala. |
|
|
Cuadrado Corta en ángulo recto una parte del ala, y deja sesgada otra parte. |
Pestaña Pl. cortante
Utilice la pestaña Pl.cortante para controlar el tamaño, posición, número, orientación y forma de la placa cortante.
Placa cortante
| Opción |
Descripción |
|---|---|
|
Placa |
Espesor, ancho y altura de la placa cortante. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |

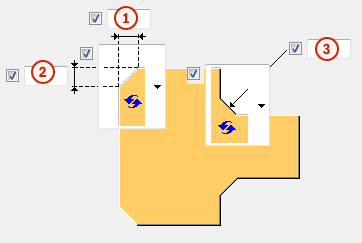

Chaflanes de placa cortante
|
Descripción |
|
|---|---|
|
1 |
Dimensión horizontal del chaflán de la placa cortante. |
|
2 |
Dimensión vertical del chaflán de la placa cortante. |
|
3 |
Dimensión vertical y horizontal del chaflán de la placa cortante. |
Tipo chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco convexo |
|
|
Chaflán de arco cóncavo |
Dimensiones del tipo de chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco cóncavo |
Orientación de placa cortante
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Cuadrado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Cuadrado |
|
|
Inclinado La placa cortante está inclinada en la dirección de la viga secundaria. Ambos bordes verticales de la placa cortante se cortan paralelos al extremo de la viga secundaria. |
|
|
Cuadrado |
Posición de placa cortante
Define el número y el lado de las placas cortantes en las uniones de placa cortante única.
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Placa cortante de lado lejano Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático El componente selecciona automáticamente la placa cortante de lado cercano o de lado lejano. La placa se crea en el lado de la parte secundaria cuando el ángulo entre las partes principal y secundaria es menor que 90 grados. |
|
|
Placa cortante de lado lejano |
|
|
Placa cortante de lado cercano y lado lejano |
|
|
Placa cortante de lado cercano |
Pestaña Pl. ala
Utilice la pestaña Pl.ala para controlar el tamaño, la posición, el número, la orientación y la forma de las placas de ala y las placas de relleno.
Placas
|
Parte |
Descripción |
Por defecto |
|---|---|---|
|
Placa ala superior |
Espesor de la placa de ala superior. |
20 mm |
|
Placa ala inferior |
Espesor de la placa de ala inferior. |
20 mm |
|
Relleno sup. |
Espesor y ancho de la placa de relleno superior. |
10 mm |
|
Relleno inf. |
Espesor y ancho de la placa de relleno inferior. |
0 |
|
Relleno 2 sup. |
Espesor de la placa de relleno superior. |
|
|
Relleno 2 inf. |
Espesor de la placa de relleno inferior. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Preparación de soldadura
Seleccione en Preparaciones soldadura son necesarias si desea crear cortes poligonales de preparación de soldadura.
Chaflanes de placa de ala
|
Descripción |
|
|---|---|
|
1 |
Dimensión horizontal del chaflán de la placa de ala. |
|
2 |
Dimensión vertical del chaflán de la placa de ala. |
|
3 |
Dimensión vertical y horizontal del chaflán de la placa de ala. |
Tipo chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco convexo |
|
|
Chaflán de arco cóncavo |
Dimensiones del tipo de chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco cóncavo |
Pestaña Rigidizadores
Utilice la pestaña Rigidizadores para controlar las dimensiones, la orientación, la posición y el tipo de los rigidizadores.
Rigidizadores
| Opción | Descripción |
|---|---|
|
LC superior |
Espesor, ancho y altura del rigidizador superior del lado cercano. |
|
LL superior |
Espesor, ancho y altura del rigidizador superior del lado lejano. |
|
LC inferior |
Espesor, ancho y altura del rigidizador inferior del lado cercano. |
|
LL inferior |
Espesor, ancho y altura del rigidizador inferior del lado lejano. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Orientación de los rigidizadores
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Los rigidizadores son paralelos a la parte secundaria. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Los rigidizadores son paralelos a la parte secundaria. |
|
|
Los rigidizadores son perpendiculares a la parte principal. |
Creación de rigidizadores
|
Opción |
Descripción |
|---|---|
|
|
Por defecto No se crea ningún rigidizador. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Los rigidizadores se crean cuando es necesario. |
|
|
No se crea ningún rigidizador. |
|
|
No se crea ningún rigidizador. |
Forma del rigidizador
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Rigidizadores con chaflanes de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Rigidizadores con chaflanes de línea |
|
|
Rigidizadores cuadrados Rigidizadores con un hueco para el redondeo del alma de la parte principal |
|
|
Rigidizadores con chaflanes de línea |
Hueco del rigidizador
|
Descripción |
|
|---|---|
|
1 |
Distancia del borde del ala al borde del rigidizador. |
|
2 |
Tamaño del hueco entre las alas y el rigidizador. |

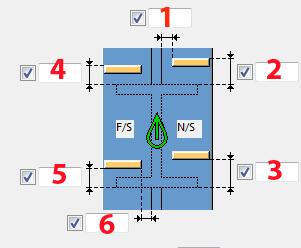

Posiciones de los rigidizadores
| Descripción | |
|---|---|
|
1 |
Tamaño del hueco entre el rigidizador de lado cercano y el borde del alma de la viga. |
|
2 |
Tamaño del hueco entre el rigidizador superior del lado cercano y el borde del ala de la viga. |
|
3 |
Tamaño del hueco entre el rigidizador inferior del lado cercano y el borde del ala de la viga. |
|
4 |
Tamaño del hueco entre el rigidizador superior del lado lejano y el borde del ala de la viga. |
|
5 |
Tamaño del hueco entre el rigidizador inferior del lado lejano y el borde del ala de la viga. |
|
6 |
Tamaño del hueco entre el rigidizador de lado lejano y el borde del alma de la viga. |
Dimensión de chaflán
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Dimensión vertical del chaflán. |
10 mm |
|
2 |
Dimensión horizontal del chaflán. |
10 mm |
Tipo chaflán
| Opción | Descripción |
|---|---|
|
|
Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco convexo |
|
|
Chaflán de arco cóncavo |
|
|
Chaflán de línea y arco |
Pestaña Torn. cortante
Utilice la pestaña Torn. cortante para controlar las propiedades de los tornillos que unen la placa cortante a la parte secundaria.

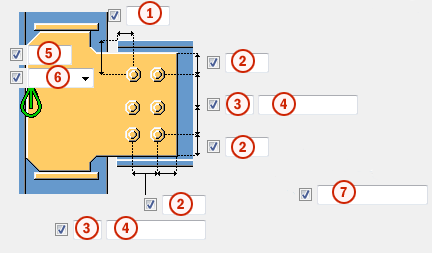

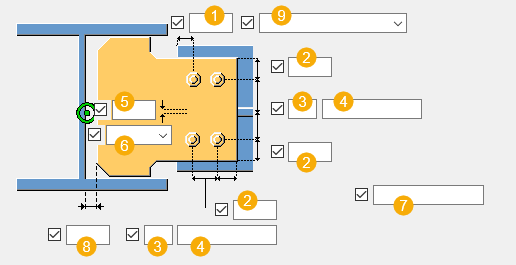

Dimensiones del grupo de tornillos
Las dimensiones del grupo de tornillos afectan al tamaño y a la forma de la placa cortante.
|
Descripción |
|
|---|---|
|
1 |
Dimensión para la posición horizontal del grupo de tornillos. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Número de tornillos. |
|
4 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
5 |
Dimensión para la posición vertical del grupo de tornillos. |
|
6 |
Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
|
|
7 |
Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo. |
Tresbolillo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin tresbolillo |
|
|
Tipo de tresbolillo 1 |
|
|
Tipo de tresbolillo 2 |
|
|
Tipo de tresbolillo 3 |
|
|
Tipo de tresbolillo 4 |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
Aumento de la longitud del tornillo
Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
Pestaña Tornillos ala superior
Utilice la pestaña Tornillos ala superior para controlar las propiedades de los tornillos que conectan la placa de ala superior a la parte secundaria.
Dimensiones del grupo de tornillos
Las dimensiones del grupo de tornillos afectan al tamaño y a la forma de la placa de ala.
|
Descripción |
|
|---|---|
|
1 |
Dimensión para la posición horizontal del grupo de tornillos. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Número de tornillos. |
|
4 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
5 |
Dimensión para la posición vertical del grupo de tornillos. |
|
6 |
Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
|
|
7 |
Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo. |
|
8 |
Distancia al borde de la placa de ala desde el alma de la parte principal. |
|
9 |
Seleccione la parte de origen de desplazamiento para el grupo de tornillos. |
Tresbolillo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin tresbolillo |
|
|
Tipo de tresbolillo 1 |
|
|
Tipo de tresbolillo 2 |
|
|
Tipo de tresbolillo 3 |
|
|
Tipo de tresbolillo 4 |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Ranuras en placas de relleno y placas de relleno sueltas
| Opción | Descripción |
|---|---|
|
Ranuras en pl. relleno, Ranuras en pl. relleno sueltas |
Seleccione si se crean agujeros ovalados en las placas de relleno y las placas de relleno sueltas. |
Pestaña Tornillos ala inferior
Utilice la pestaña Tornillos ala inferior para controlar las propiedades de los tornillos que conectan la placa de ala inferior a la parte secundaria.
Dimensiones del grupo de tornillos
Las dimensiones del grupo de tornillos afectan al tamaño y a la forma de la placa de ala.
| Descripción | |
|---|---|
|
1 |
Dimensión para la posición horizontal del grupo de tornillos. |
|
2 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
|
3 |
Número de tornillos. |
|
4 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
5 |
Dimensión para la posición vertical del grupo de tornillos. |
|
6 |
Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos.
|
|
7 |
Define qué tornillos deben borrarse del grupo de tornillos. Especifique los números de los tornillos que desee borrar, separados por un espacio. Los números de tornillos van de izquierda a derecha y de arriba hacia abajo. |
|
8 |
Distancia al borde de la placa de ala desde el alma de la parte principal. |
|
9 |
Seleccione la parte de origen de desplazamiento para el grupo de tornillos. |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Tresbolillo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Sin tresbolillo |
|
|
Tipo de tresbolillo 1 |
|
|
Tipo de tresbolillo 2 |
|
|
Tipo de tresbolillo 3 |
|
|
Tipo de tresbolillo 4 |
Ranuras en placas de relleno y placas de relleno sueltas
| Opción | Descripción |
|---|---|
|
Ranuras en pl. relleno, Ranuras en pl. relleno sueltas |
Seleccione si se crean agujeros ovalados en las placas de relleno y las placas de relleno sueltas. |
Pestaña Placa doble
Utilice la pestaña Placa doble para crear placas dobles que se utilizan para fortalecer el alma de la parte principal.
Placas alma
| Opción |
Descripción |
|---|---|
|
Placas alma |
Espesor y altura de la placa de alma. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
|
|
Acabado |
Describe cómo se ha tratado la superficie de la parte. |
Placas dobles
|
Opción |
Descripción |
|---|---|
|
|
Por defecto No se crean placas dobles. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No se crean placas dobles. |
|
|
Se crea la placa doble en el lado lejano. |
|
|
Se crea la placa doble en el lado cercano. |
|
|
Se crean las placas dobles a ambos lados. |
Forma del borde de la placa doble
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Placas dobles al sesgo Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Placas dobles al sesgo Especifique el ángulo en |
|
|
Placas dobles rectas |
Cortes de placa doble
| Opción | Descripción |
|---|---|
|
|
Por defecto Las placas dobles no se cortan. Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Las placas dobles no se cortan. |
|
|
Las placas dobles se cortan en el área que conecta el alma y el ala de la parte principal. |
Configuraciones generales
|
Descripción |
|
|---|---|
|
1 |
Distancia al borde desde el ala de la columna. |
|
2 |
Distancia al borde de la placa doble. La distancia de borde es la distancia desde el centro de un agujero hasta el borde de la parte. |
|
3 |
Distancia al borde de la placa doble respecto a la parte inferior de la parte secundaria. |
|
4 |
Número de agujeros. |
|
5 |
Separación entre agujeros. Use un espacio para separar los valores de separación entre agujeros. Introduzca un valor para cada separación entre agujeros. Por ejemplo, si hay tres agujeros, introduzca dos valores. |
Tamaño del agujero de la soldadura
|
Descripción |
|
|---|---|
|
1 |
Diámetro del agujero. |
|
2 |
Longitud de la ranura. |
|
3 |
Ancho de la ranura. |
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Tipo diseño
Haga clic en el siguiente enlace para obtener más información:
pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
