Cubrejunta pilar (132)

Cubrejunta pilar (132) crea una unión de cubrejunta entre dos columnas.

Puede crear los siguientes tipos de unión de cubrejunta:

Dos placas de ala exterior con dos placas de alma
Cuatro placas de ala interior con dos placas de alma
Placa de división con dos placas de ala exterior y cuatro ejiones de alma
Dos placas de ala exterior, cuatro placas de ala interior y dos placas de alma

Objetos creados

Placa de alma
Placas ala
Placa de división
Perfil angular
Placas de adaptación de alma y de ala
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Dos columnas unidas con placas de alma y ala.
	Empalme de pilar con placa de división y ángulos de unión.

Limitaciones

Las columnas deben tener una línea central común o caras coincidentes.

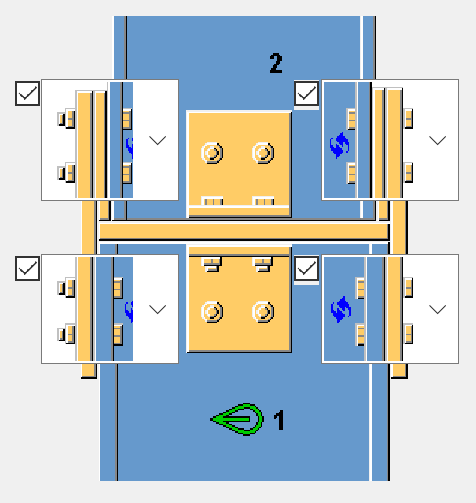

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

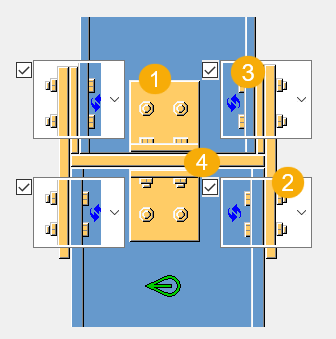

Clave de identificación de parte


	Descripción
1	Placa de alma
2	Placa ala
3	Placa de adaptación
4	Placa de división

Pestaña Dibujo

Use la pestaña Dibujo para definir la dirección de atornillado de las placas de ala y seleccionar si las placas están atornilladas o soldadas.

Atornillado de la placa de ala

Seleccione la dirección de atornillado, o seleccione soldar las placas a las partes principal y secundaria.


Opción	Opción	Opción	Opción

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción	Por defecto
Placa alma	Espesor, ancho y altura de la placa de alma.
Placas alas ext.	Espesor, ancho y altura de las placas de ala exterior.
Placas alas int.	Espesor, ancho y altura de las placas de ala interior.
Placa división	Espesor, anchura y altura de la placa de división.	El espesor por defecto es `25 mm`.
Perfil angular	Seleccione el perfil angular en la base de datos de perfiles.
Espaciadores ala	Espesor de las placas de adaptación de ala.
Espaciadores alma	Espesor de las placas de adaptación de alma.	El valor por defecto es `2 mm`. Si introduce un espesor, se creará el mayor número de placas de ese espesor que se adapten al hueco.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Pestaña Parámetros

Use la pestaña Parámetros para definir el tipo de corte de placa de ala y de placa de alma, la tolerancia entre las columnas y la creación de perfil angular y placa de alma.

Tolerancia entre columnas


Opción	Descripción
	Por defecto Sin hueco entre las columnas. Se usa la placa de división. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Sin hueco entre las columnas. Se usa la placa de división.
	Define el hueco entre las columnas. La placa de ala externa se crea en un lado.
	Define el hueco entre las columnas. Se crean las placas de ala interior.
	Sin hueco entre las columnas. Se usa la placa de división.
	Define el hueco entre las columnas. Se crean las placas de ala externa e interna.

Unión de perfil angular


Opción	Opción	Descripción
		Por defecto El perfil angular está atornillado. Auto ValoresPorDefecto puede cambiar esta opción.
		El perfil angular está atornillado.
		El perfil angular está atornillado y soldado.
		El perfil angular está atornillado y soldado.
		El perfil angular está soldado.

Placa de alma

Seleccione la forma de crear la placa de alma. Las opciones dependerán de si entre las columnas se crea una placa de división o un hueco.


Opción	Opción

Pestaña Tornillos Ala

Utilice la pestaña Tornillos Ala para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos de ala.

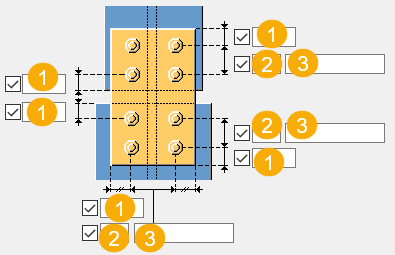

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Tornillos taller

Seleccione a qué parte se añaden los tornillos de taller.

Ninguna: Todos los tornillos son de obra.
Parte primaria: los tornillos que van a la parte principal son tornillos de taller.
Parte secundaria: los tornillos que van a la parte secundaria son tornillos de taller.

Tresbolillo

Seleccione una opción de tresbolillo adecuada.


Opción

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Tornillos Alma

Utilice la pestaña Tornillos Alma para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos de alma.

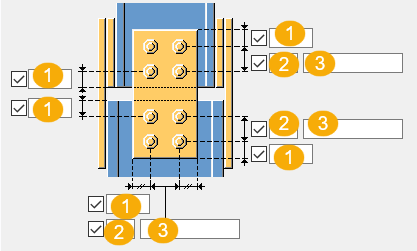

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Tornillos taller

Seleccione a qué parte se añaden los tornillos de taller.

Ninguna: Todos los tornillos son de obra.
Parte primaria: los tornillos que van a la parte principal son tornillos de taller.
Parte secundaria: los tornillos que van a la parte secundaria son tornillos de taller.

Tornillos angulares

Seleccione el lugar donde se añaden los tornillos angulares: obra o taller.


	Descripción
1	Número de tornillos.
2	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

Si se usa una placa de división, el apoyo es siempre Sí. El apoyo se define como No solo si la tolerancia entre las partes es > 0 mm.

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
