Unión momento (130)

Unión momento (130) crea una unión soldada entre una columna y una o dos vigas. Una placa lateral se suelda a la columna y se atornilla a las vigas. Se pueden crear preparaciones de soldadura y rigidizadores.

Objetos creados

Placa cortante
Placa de descanso
Rigidizadores
Tornillos
Soldaduras

Usar para


Situación	Descripción
	La placa cortante se suelda a la columna y se atornilla a la viga.

Limitaciones

La columna debe ser una sección I o una sección en T. Para las secciones en T, las vigas se conectan a las alas de la T para crear una sección en forma de cruz.
Las vigas deben ser secciones en I.
Las vigas pueden estar sesgadas horizontalmente hasta un límite de 5 grados.
Las vigas no pueden estar inclinadas verticalmente.

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la primera parte secundaria (viga).
Si es necesario, seleccione la segunda parte secundaria (viga).
Haga clic con el botón central del ratón para crear la unión.

Clave de identificación de parte


	Descripción
1	Placa cortante
2	Placa de descanso
3	Rigidizador

Pestaña Dibujo

Utilice la pestaña Dibujo para definir si se crean preparaciones de soldadura y las dimensiones y forma de los agujeros de acceso a las soldaduras.

Preparaciones de soldadura de alas y alma

Define si se crean preparaciones de soldadura en las alas y alma de la viga. Por defecto es que no se crean preparaciones de soldadura.

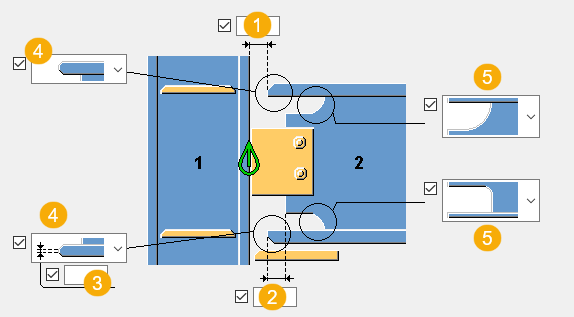

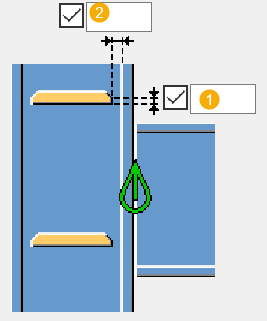

Dimensiones


	Descripción
1	Dimensión del hueco de soldadura entre el extremo de las alas de la viga y el alma o ala de la columna.
2	Distancia de juego de la viga entre los extremos del alma de la viga y el ala de la viga.
3	Espesor mínimo de la cara del ala después de que se haya realizado el corte de preparación de soldadura. El menor valor posible es `2.0 mm`.
4	Tipo de soldadura de ala superior e inferior.
5	Tipo de agujero de acceso a las soldaduras superior e inferior.

Tipo de soldadura de ala superior

Seleccione el tipo de preparación de soldadura para el ala superior de la viga.


Opción	Descripción
	Por defecto Bisel doble Auto ValoresPorDefecto puede cambiar esta opción.
	Bisel doble
	Bisel simple

Agujero de acceso para soldadura superior

Seleccione el tipo de agujero de acceso para soldadura para el alma de la viga.


Opción	Descripción
	Por defecto Circular El agujero de acceso para soldadura es circular cuando la longitud horizontal y la profundidad vertical del agujero son iguales. Auto ValoresPorDefecto puede cambiar esta opción.
	Circular
	Ovalado

Agujero de acceso para soldadura inferior

Seleccione el tipo de agujero de acceso para soldadura para el alma de la viga.


Opción	Descripción
	Por defecto Rectangular Auto ValoresPorDefecto puede cambiar esta opción.
	Rectangular
	Ovalado
	Circular

Tipo de soldadura de ala inferior

Seleccione el tipo de preparación de soldadura para el ala inferior de la viga.


Opción	Descripción
	Por defecto Bisel doble Auto ValoresPorDefecto puede cambiar esta opción.
	Bisel doble
	Bisel simple abajo
	Bisel simple arriba

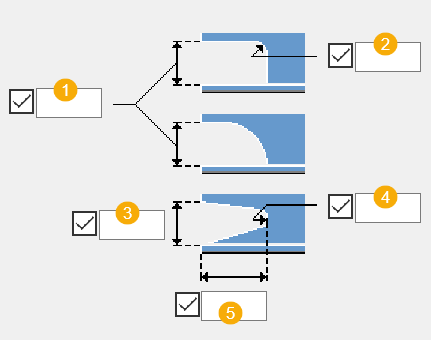

Dimensiones de corte de viga


	Descripción
1	Espesor mínimo del alma después de que se haya realizado el corte de preparación de soldadura. El menor valor posible es `2.0 mm`.
2	Profundidad del corte del ala en la viga.
3	Longitud del corte del ala en la viga.

Dimensiones de agujero de acceso para soldadura


	Descripción
1	Profundidad vertical del agujero de acceso para soldadura. La dimensión se mide desde el lado inferior del ala superior de la viga o desde el lado superior del ala inferior de la viga hasta la parte superior del agujero de acceso para soldadura. Introduzca un valor para crear el agujero.
2	Radio de la esquina interior del agujero de acceso para soldadura rectangular para crear un chaflán circular.
3	Profundidad vertical del agujero de acceso para soldadura. La dimensión se mide desde el lado superior del ala inferior de la viga hasta el punto del alma de la viga donde el corte del agujero de acceso para soldadura sale del alma. Introduzca un valor para crear el agujero. El valor puede ser mayor, menor o igual que la profundidad vertical del agujero de acceso para soldadura.
4	Diámetro del agujero de acceso para soldadura en el alma de la viga. La dimensión se refiere a la porción circular del agujero de acceso para soldadura ovalado.
5	Longitud horizontal del agujero de acceso para soldadura. La dimensión se mide desde el corte de preparación de soldadura de alma hasta el extremo del agujero de acceso para soldadura. Introduzca un valor para crear el agujero.

Pestaña Pl. cortante

Utilice la pestaña Placa lateral para definir las propiedades, dimensiones y posición de la placa cortante.

Partes


Opción	Descripción
Placa	Espesor de la placa cortante.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

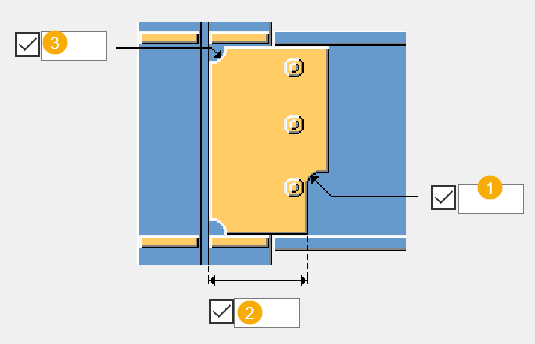

Dimensiones


	Descripción
1	Radio de esquina de corte de placa cortante.
2	Distancia desde la cara del alma de la columna al corte de la esquina de la placa cortante. Puede definir esta dimensión cuando la viga está conectada al alma de la columna.
3	Radio del corte de esquina de la placa cortante. Define el radio del agujero de acceso para soldadura en la placa cortante en la ubicación donde se suelda la placa cortante a la columna.

Posición de placa cortante


Opción	Descripción
	Por defecto La placa cortante se crea en el lado izquierdo del alma de la viga. Auto ValoresPorDefecto puede cambiar esta opción.
	La placa cortante se crea en el lado izquierdo del alma de la viga.
	La placa cortante se crea en el lado derecho del alma de la viga.

Pestaña Placa descanso

Utilice la pestaña Placa descanso para definir las propiedades, la posición y las dimensiones de la parte. Define si se crea una preparación de soldadura en la placa descanso.

Preparación de soldadura de placa descanso

Define si se crea una preparación de soldadura en la placa descanso. Por defecto es que no se crea la preparación de soldadura.

Partes


Opción	Descripción
Placa descanso	Espesor y ancho de la placa descanso. La placa descanso solo se puede crear para uniones de ala de viga a columna.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

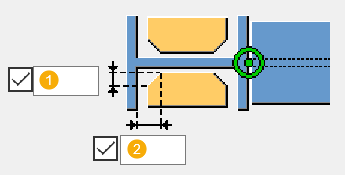

Posición de placa descanso


	Descripción
1	Dimensión del hueco de soldadura de la placa descanso desde el ala de la columna.
2	Desplazamiento vertical de la placa descanso desde el borde del ala.

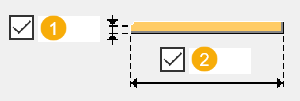

Dimensiones de placa descanso


	Descripción	Por defecto
1	Espesor mínimo de la placa descanso después de que se haya realizado el corte de preparación de soldadura. El menor valor posible es `2.0 mm`.
2	Longitud de la placa descanso.	`200 mm`

Pestaña Rigidizadores de placa

Utilice la pestaña Rigidizadores de placa para definir la creación, las propiedades y la posición de los rigidizadores.

Rigidizadores


Parte	Descripción
Rigid. Sup. LC Rigid. Inf. LC Rigid. Sup. LL Rigid. Inf. LL	Espesor y ancho de los rigidizadores superior e inferior del lado cercano y lejano.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Creación de rigidizadores


Opción	Opción	Descripción
		Por defecto Se crea un rigidizador sin chaflanes. Ancho parcial. Auto ValoresPorDefecto puede cambiar esta opción.
		No se crea el rigidizador.
		Se crea un rigidizador con chaflanes de línea.
		Se crea un rigidizador sin chaflanes. Ancho parcial.
		Se crea un rigidizador con chaflanes cóncavos.
		Se crea un rigidizador con chaflanes convexos.

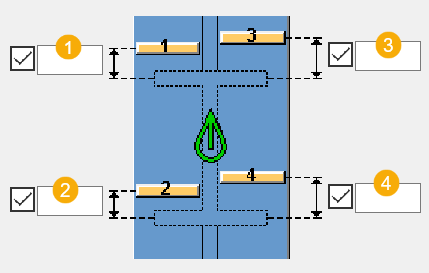

Posiciones de los rigidizadores


	Descripción
1	Tamaño del hueco entre el rigidizador superior del lado lejano y el borde del ala de la viga.
2	Tamaño del hueco entre el rigidizador inferior del lado lejano y el borde del ala de la viga.
3	Tamaño del hueco entre el rigidizador superior del lado cercano y el borde del ala de la viga.
4	Tamaño del hueco entre el rigidizador inferior del lado cercano y el borde del ala de la viga.

Tamaño del chaflán del rigidizador


	Descripción
1	Dimensión del chaflán vertical
2	Dimensión del chaflán horizontal

Dimensiones del rigidizador


	Descripción
1	Longitud de la base del rigidizador. Espesor mínimo del rigidizador después de que se haya realizado el corte de preparación de soldadura. El menor valor posible es `3.0 mm`.
2	Distancia al borde del rigidizador desde el alma de la columna.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

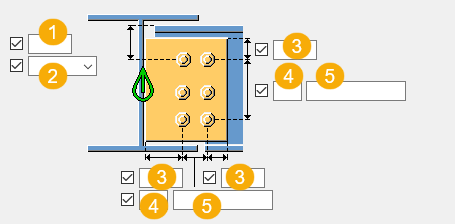

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4
