Saliente (119)

Saliente (119) crea una unión entre una columna de tipo H(I) y una viga. La viga puede ser de cualquier tipo. La unión puede crear ocho placas de rigidizador y cuatro placas cantoneras. Las placas de unión se atornillan entre sí y las demás placas se sueldan.

Objetos creados

Placas de unión
Placas cantoneras
Rigidizadores
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Saliente con placas de unión atornilladas y placas cantoneras.

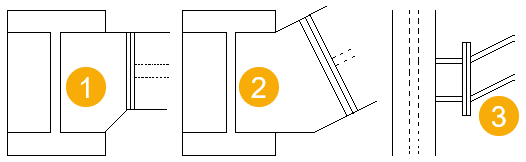

	La parte secundaria puede estar sesgada o inclinada. Se pueden crear las placas cantoneras superior e inferior. 1 El alma de la parte secundaria no está dirigida al centro de la columna (vista superior). 2 El alma de la parte secundaria no es perpendicular a la columna horizontalmente (vista superior). 3 El alma de la parte secundaria no es perpendicular a la columna verticalmente (vista lateral).

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la parte secundaria (viga).

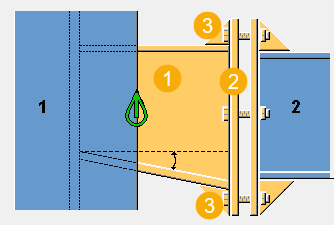

Clave de identificación de parte


	Descripción
1	Placas rigidizador
2	Placas de unión
3	Placas cantoneras

Pestaña Dibujo

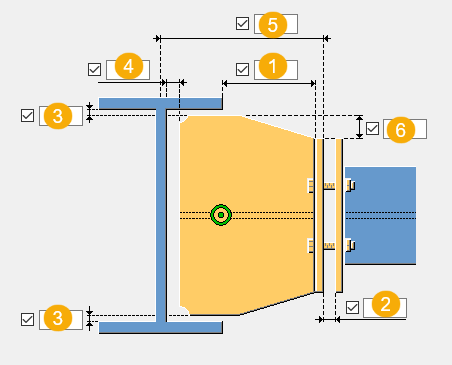

Utilice la pestaña Dibujo para definir las dimensiones de placa de unión y rigidizador.

Dimensiones


	Descripción	Por defecto
1	Distancia desde la columna hasta la primera placa de unión. Si el alma de la parte secundaria no es perpendicular a la columna horizontalmente, esta es la distancia mínima de la columna a la primera placa de unión.	`100 mm`
2	Distancia entre las placas de unión.	`0 mm`
3	Hueco entre la placa de unión y el alma de viga.
4	Desplazamiento de la placa superior e inferior respecto al alma de la parte principal.
5	Tamaño del saliente como la distancia desde la línea central de la parte principal hasta el borde externo de la primera placa de unión.
6	Ancho de la placa superior e inferior.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Placa superior Placa inferior Placa mitad	Espesor de la placa superior, inferior y media.
Cantoneras sup. Cantoneras inf.	Espesor de los cantoneras superiores e inferiores.
Pl. de unión 1 Pl. de unión 2	Espesor, ancho y altura de la placa de unión.
Rigidizador superior Rigidiz. inf. Rigidizador mitad	Espesor del rigidizador superior, inferior y medio.
Desplazamiento vertical de la placa de unión 1	Define el desplazamiento vertical de la placa de unión 1.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para controlar la creación, la posición y los chaflanes del rigidizador.

Creación de rigidizadores


Opción	Descripción
	Por defecto Entero Crea un rigidizador completo de la misma altura que el alma de la parte principal. Auto ValoresPorDefecto puede cambiar esta opción.
	Entero Crea un rigidizador completo de la misma altura que el alma de la parte principal.
	Completo, ambos lados de la parte principal Crea un rigidizador completo de la misma altura que el alma de la parte principal.

Hueco del rigidizador


	Descripción
1	Distancia entre el rigidizador y el alma de la columna
2	Distancia entre el rigidizador y el ala de la columna

Posiciones de los rigidizadores


	Descripción
1	Tamaño del hueco entre el rigidizador superior y el borde del ala de la viga.
2	Tamaño del hueco entre el rigidizador inferior y el borde del ala de la viga.

Dimensión de chaflán


	Descripción
1	Dimensión horizontal del chaflán.
2	Dimensión vertical del chaflán.

Tipo chaflán


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	Sin chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo

Pestaña Placa superior/inferior

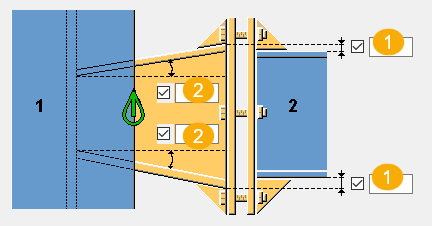

Utilice la pestaña Placa superior/inferior para definir la distancia exterior entre la viga y el rigidizador, así como el ángulo entre el rigidizador y el horizonte.

Dimensiones


	Descripción	Por defecto
1	Distancia entre la cara exterior de la viga y la cara exterior del rigidizador frontal.	`0 mm`
2	Ángulo entre el rigidizador frontal superior e inferior y el horizonte. El ángulo no se puede definir en situaciones de inclinación o sesgo.	0 grados

pestaña Tornillos

Utilice la pestaña Tornillos para definir las propiedades de los tornillos.

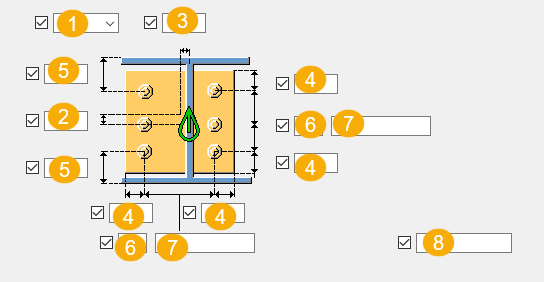

Dimensiones del grupo de tornillos


	Descripción
1	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
2	Dimensión para la posición vertical del grupo de tornillos.
3	Dimensión para la posición horizontal del grupo de tornillos.
4	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
5	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
6	Número de tornillos.
7	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.
8	Define qué tornillos deben borrarse del grupo de tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Nota

Puede definir una nota.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
