Ángulo de unión (116)

Ángulo de unión (116) conecta una viga a una viga o columna mediante un ángulo de unión.

Objetos creados

Ángulo de unión (1 o 2)
Tornillos
Cortes

Usar para


Situación	Descripción
	Ángulo de unión a un alma de viga.
	Ángulo de unión a un alma de viga. La viga secundaria está inclinada.
	Ángulo de unión a un ala de columna.
	Ángulo de unión a un ala de columna. La viga secundaria está inclinada.

Orden de selección

Seleccione la parte principal (viga o columna).
Seleccione la parte secundaria (viga).

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Parte
1	Ángulo unión

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar las dimensiones y la posición del ángulo de unión.

Dimensiones


	Descripción	Por defecto

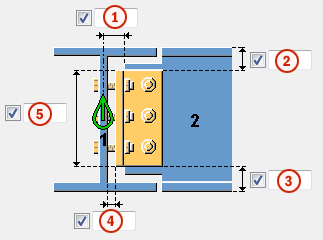

1	Longitud corte de la parte secundaria.

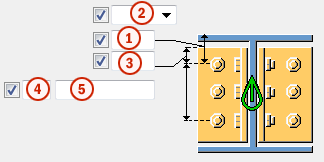

2	Distancia al borde superior del angular de unión desde la parte superior de la viga secundaria. La posición del borde superior del ángulo modifica la altura del ángulo de unión. Un valor positivo acercará la posición superior al centro de la viga y, por consiguiente, disminuirá el tamaño del ángulo de unión. Un valor negativo aumentará el tamaño del ángulo de unión.	Si no se introduce ningún valor, los tornillos y las distancias de borde de tornillo definen el tamaño del ángulo de unión.
3	Distancia al borde inferior del angular de unión desde la parte inferior de la viga secundaria. La posición del borde inferior del ángulo modifica la altura del ángulo de unión. Un valor positivo acercará la posición superior al centro de la viga y, por consiguiente, disminuirá el tamaño del ángulo de unión. Un valor negativo aumentará el tamaño del ángulo de unión.	Si no se introduce ningún valor, los tornillos y las distancias de borde de tornillo definen el tamaño del ángulo de unión.
4	Hueco entre la parte principal y el ángulo de unión.
5	Altura del ángulo de unión.

Posición del ángulo de unión


Opción	Descripción
	Por defecto Se crean ángulos de unión de lado cercano y de lado lejano. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crea un ángulo de unión de lado cercano.
	Se crean ángulos de unión de lado cercano y de lado lejano.
	Se crea un ángulo de unión de lado lejano.

Pestaña Partes

Utilice la pestaña Partes para controlar las propiedades del ángulo de unión.

Ángulo unión


Parte	Descripción
Perfil L	Define el perfil del ángulo de unión seleccionándolo en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Pestaña Entalladura

Utilice la pestaña Entalladura para crear entalladuras para la viga secundaria y para controlar las propiedades de entalladura.

Def. entall. BCSA

Permite definir si la entalladura se crea según las especificaciones de la British Constructional Steelwork Association (BCSA) specifications.


Opción	Descripción
Por defecto	Dimensiones de la entalladura.
Sí	Crea una entalladura de 50 mm para uniones sencillas viga a viga.
No	Utilice las opciones de esta pestaña Entalladura para definir las dimensiones de la entalladura.

Dimensiones de entalladura

Define las dimensiones inferior y superior de la entalladura si ha configurado la opción Def. entall. BCSA en No.


	Descripción
1	Dimensión vertical de la entalladura.
2	Dimensión horizontal de la entalladura.

Forma de la entalladura

Define la forma de la entalladura para la parte superior e inferior de la viga secundaria.


Opción	Opción	Descripción
		Por defecto Crea una entalladura en ángulo recto en el lado superior o inferior de la viga secundaria. Auto ValoresPorDefecto puede cambiar esta opción.
		No entallar
		Crea una entalladura en ángulo recto en el lado superior o inferior de la viga secundaria. Defina las dimensiones de la entalladura. En las uniones de viga a viga con una viga secundaria inclinada, la profundidad se mide como se muestra en el dibujo.
		Crea una entalladura en ambos lados de la parte secundaria. Defina las dimensiones de la entalladura.
		Crea una entalladura con chaflanes en ambos lados de la viga secundaria. Defina las dimensiones del chaflán.
		Crea un fleje. Permite definir la longitud del fleje. Las alas se cortan por completo.
		Crea un tipo especial de entalladura en ángulo recto. Defina las dimensiones de la entalladura. La entalladura es en ángulo recto con respecto a la viga secundaria. No hay valores por defecto para la longitud o la profundidad.

Lado de entalladura

Permite definir en qué lado de la viga secundaria se crea la entalladura. Se puede definir el lado para la parte superior e inferior de la viga secundaria.


Opción	Descripción
	Por defecto Crea entalladuras en ambos lados. Auto ValoresPorDefecto puede cambiar esta opción.
	Crea entalladuras en ambos lados.
	Crea una entalladura en el lado izquierdo.
	Crea una entalladura en el lado derecho.

Pestaña Tornillos

Utilice la pestaña Tornillos para controlar las propiedades de los tornillos. La posición vertical de los tornillos en la parte principal debe estar alineada con la posición vertical de los tornillos en la parte secundaria. Los tornillos verticales no puede estar colocados al tresbolillo.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.

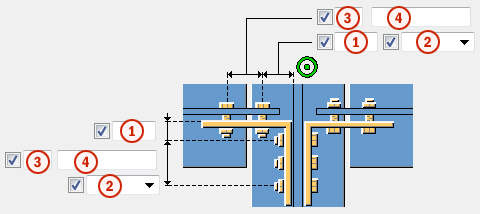

5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos.
2	Ubicación en la que deben ponerse los tornillos.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Longitud corte

Define la profundidad en que Tekla Structures busca las secciones de las partes atornilladas. Puede determinar si el tornillo pasa por un ala o dos.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
