Panel estabilizador (114)

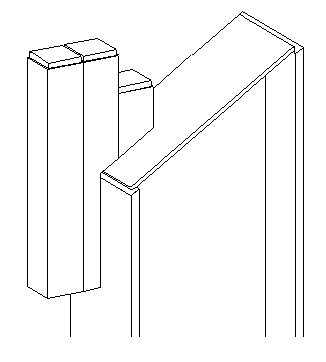

Panel estabilizador (114) crea estabilidad adicional para una estructura al construir una viga o una barra para una unión de tejado. El componente añade perfiles de extensión a la unión de cantonera para una fijación adicional. Normalmente, se sueldan uno o más perfiles o placas en la placa capitel en la unión de cantonera.
Objetos creados
-
Perfiles de extensión
-
Placa capitel
-
Soldaduras
Usar para
| Situación | Descripción |
|---|---|
|
|
Los perfiles de extensión se crean en la parte superior de una columna de cantonera. La columna puede ser de tipo H (I) o cajón. Los perfiles de extensión pueden ser de cualquier tipo. No hay limitaciones en la posición de la columna. Si el perfil de la columna es de tipo H (I), la placa capitel solo podrá inclinarse en la dirección paralela al alma. Si la columna tiene perfil de cajón, la placa capitel puede estar inclinada en la dirección paralela al alma o al ala. La abertura superior de los perfiles de cajón se puede cerrar con una placa capitel para evitar que entre agua. |
Orden de selección
-
Seleccione la parte principal.
-
Seleccione la parte secundaria.
La unión se crea automáticamente al seleccionar la parte secundaria.
Clave de identificación de parte

| Descripción | |
|---|---|
|
1 |
Perfil exterior |
|
2 |
Perfil medio |
|
3 |
Perfil interior |
Pestaña Dibujo
Utilice la pestaña Dibujo para definir las dimensiones de la unión y el lado de creación.

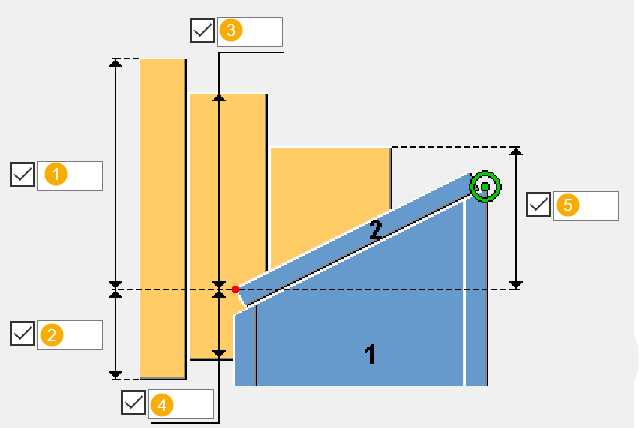

Dimensiones

| Por defecto | ||
|---|---|---|
|
1 |
Distancia vertical del nodo superior del perfil exterior desde el punto de referencia principal. |
300 mm |
|
2 |
Distancia vertical del nodo inferior del perfil exterior desde el punto de referencia principal. |
300 mm |
|
3 |
Distancia vertical del nodo superior del perfil medio desde el punto de referencia principal. |
300 mm |
|
4 |
Distancia vertical del nodo inferior del perfil medio desde el punto de referencia principal. |
300 mm |
|
5 |
Distancia vertical del nodo superior del perfil interior desde el punto de referencia principal. |
200 mm |

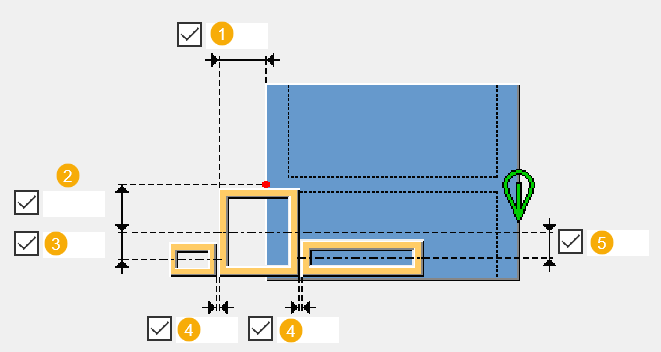

| Descripción | Por defecto | |
|---|---|---|
|
1 |
Distancia horizontal del nodo superior o inferior del perfil interior desde el punto de referencia principal. |
0 mm |
|
2 |
Distancia horizontal del nodo superior o inferior del perfil medio, ya sea desde el eje de la columna o desde el borde superior o inferior de la columna. |
0 mm |
|
3 |
Distancia horizontal del nodo superior o inferior del perfil externo al nodo superior o inferior del perfil central. |
0 mm |
|
4 |
Distancia horizontal del nodo superior o inferior del perfil interior o exterior desde la cara del perfil medio o el punto de referencia principal si no hay perfil medio. |
0 mm |
|
5 |
Distancia horizontal del nodo superior o inferior del perfil interior externo al nodo superior o inferior del perfil central. |
0 mm |
Lado de creación
| Opción | Descripción |
|---|---|
|
|
Los perfiles de extensión se crean en la parte inferior de la pendiente. Esta es la opción por defecto. |
|
|
Los perfiles de extensión se crean en la parte superior de la pendiente. |
Pestaña Perfil externo/Perfil mitad/Perfil interior
Utilice las pestañas Perfil exterior, Perfil mitad y Perfil interior para definir la creación de la parte, así como sus propiedades, posición y forma.
Parte
Seleccione Sí para crear el perfil.
| Opción | Descripción |
|---|---|
|
Perfil exterior |
Seleccione el perfil de la base de datos de perfiles. |
|
Perfil mitad |
Seleccione el perfil de la base de datos de perfiles. Seleccione si se crea un perfil horizontal o vertical. |
|
Perfil interior |
Seleccione el perfil de la base de datos de perfiles. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Distancia horizontal
Define cómo se mide la distancia horizontal del nodo superior o inferior del perfil.
| Opción | Descripción |
|---|---|
|
|
Medido desde el eje de la columna |
|
|
Medido desde el borde superior de la columna |
|
|
Medido desde el borde inferior de la columna |
Posición horizontal en profundidad
| Opción | Descripción |
|---|---|
|
|
Posterior |
|
|
Debajo |
|
|
Encima |
Posición horizontal en el plano
Define la posición horizontal del perfil en el plano.
| Opción | Descripción |
|---|---|
|
|
Mitad |
|
|
Derecha |
|
|
Izquierda |
Tipo de corte de perfil
| Opción | Descripción |
|---|---|
|
|
No se corta el perfil. |
|
|
Biselado, corte |
|
|
Cuadrado, corte |
|
|
Sesgado |
|
|
Cuadrado |
Dirección del perfil
| Opción | Descripción |
|---|---|
|
|
La dirección no se invierte. |
|
|
Se invierte la dirección. |
Pestaña Placas capitel
Utilice la pestaña Placas capitel para definir las propiedades de la parte y la creación de la placa capitel.
Parte
| Opción | Descripción | Por defecto |
|---|---|---|
|
Placa capitel |
Espesor de la placa capitel. |
15 mm |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Creación de placa capitel
Puede seleccionar por separado si desea crear la placa capitel para los perfiles exterior, medio e interior.
| Opción | Descripción |
|---|---|
|
|
No se crea la placa capitel. |
|
|
Se crea una placa capitel para el perfil medio. |
|
|
Se crea una placa capitel para el perfil exterior. |
|
|
Se crea una placa capitel para el perfil interior. |
Distancia al borde de la placa capitel

| Descripción | |
|---|---|
|
1 |
Dimensión del borde vertical. |
|
2 |
Dimensión del borde horizontal. |
pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
