Carril tubo (113)

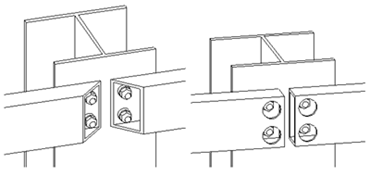

Carril tubo (113) crea una unión entre uno o dos carriles RHS y una columna. Los perfiles RHS están fuera del ala. La unión crea tornillos para la unión y los carriles. También se puede crear una pequeña pieza de carril para una extensión.

Objetos creados

Perfil temporal
Tornillos

Usar para


Situación	Descripción
	Unión entre uno o dos carriles RHS y una columna. Los perfiles RHS están fuera del ala. Para garantizar que los tornillos se puedan apretar, la unión puede crear un corte de 45 grados en el carril o agujeros grandes en el ala opuesta para que pase la llave.
	Carriles de acero tubulares de apoyo de viga a viga a la parte principal, con opciones de acceso de tornillos de coronación o agujero.

Orden de selección

Seleccione la parte principal.
Seleccione la primera parte secundaria.
Seleccione la segunda parte secundaria.
Haga clic con el botón central del ratón para crear la unión.

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de atornillado.

Dimensiones


	Descripción
1	Separación vertical entre tornillos.
2	Distancia del borde de los tornillos desde el borde de la parte secundaria.
3	Separación horizontal entre tornillos.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de perfil temporales.

Propiedades


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir el corte de la parte secundaria, el accesorio, las dimensiones, el perfil temporal, el desplazamiento de la parte secundaria y la creación de agujeros.

Ángulo de corte de viga


	Descripción
1	Ángulo de corte de viga

Corte de parte secundaria


Opción	Descripción
	Las partes secundarias no se cortan.
	Se cortan las partes secundarias.

Diámetro del agujero


	Descripción
1	Diámetro del agujero

Ancho de perfil temporal


	Descripción
1	Defina el ancho del perfil temporal. El perfil sólo se crea si define el ancho. Un perfil temporal actúa como la segunda parte secundaria cuando el componente se utiliza para una sola parte secundaria. El perfil temporal es necesario para que funcione el desplazamiento entre las partes.

Desplazamiento de la parte secundaria


Opción	Descripción
	La parte secundaria no se desplaza desde el centro de la columna.
	La parte secundaria se desplaza desde el centro de la columna. Defina la dimensión de desplazamiento.

Creación de agujeros/tornillos


Opción	Descripción
	Se crean tornillos.
	Se crean agujeros.

Pestaña Torn./Carril

Utilice la pestaña Torn./Carril para definir las propiedades de los tornillos.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis
