Montaje tubo (104)

Montaje tubo (104) crea una unión entre un carril RHS y una columna. El carril RHS choca con el alma de la columna. La unión crea una placa consola o un ángulo.

Objetos creados

Placa consola
Ángulo
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Carril unido a una columna con un ángulo. Para garantizar que los tornillos se puedan apretar, la unión puede crear un corte de 45 grados en el carril o agujeros grandes en el ala opuesta para que pase la llave.

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Ángulo

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones y la separación entre tornillos.

Dimensiones


	Descripción

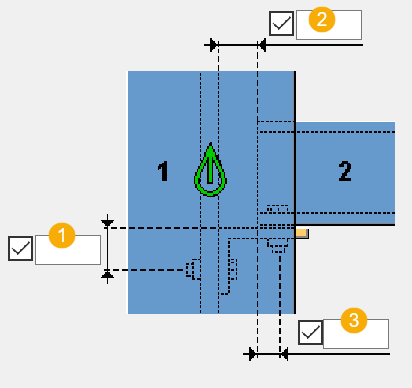

1	Distancia del borde del tornillo desde el borde superior del ángulo.
2	Distancia del borde de la parte secundaria a la línea central de la columna.
3	Distancia del borde de los tornillos desde el borde de la parte secundaria.


	Descripción

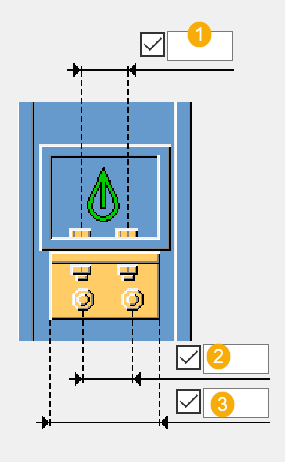

1	Separación entre tornillos
2	Separación entre tornillos
3	Ancho del ángulo

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Placa consola	Espesor, ancho y altura de la placa de consola.
Ángulo	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir el corte de la parte secundaria, el accesorio, las dimensiones, el desplazamiento y la creación del agujero.

Ángulo respecto a la columna

Hay dos opciones que se pueden utilizar para unir un ángulo a la columna RHS.


Opción	Descripción
Agujeros grandes	Agujeros grandes del mismo tipo y diámetro que los carriles.
Ala exterior	Tornillos que cruzan completamente la columna. Esto puede requerir tornillos muy largos que quizás no existan en la base de datos de tornillos.

Corte de parte secundaria


Opción	Descripción
	La parte secundaria no se corta.
	Se corta la parte secundaria.

Unión de la placa de consola/ángulo


Opción	Descripción
	La placa de consola se suelda a la parte principal.
	El ángulo está soldado a la parte principal.
	El ángulo está atornillado a la parte principal.

Dimensiones


	Descripción

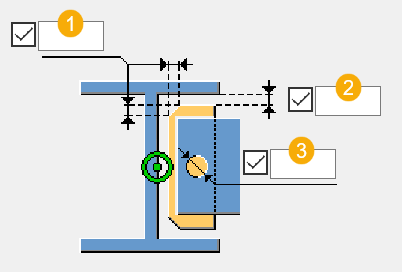

1	Dimensión del chaflán
2	Distancia al borde de la placa de consola desde el borde de la parte principal
3	Diámetro del agujero


	Descripción
1	Ángulo de corte de viga

Desplazamiento


	Descripción
1	Desplazamiento del montaje o del ángulo desde la línea central de la columna.

Creación de agujero


Opción	Descripción
	Se crean agujeros en el ala superior de la parte secundaria.
	Se crean tornillos en el ala superior de la parte secundaria.

Pestaña Tornillos secundarios

Utilice la pestaña Tornillos secundarios para definir las propiedades de los tornillos de la parte secundaria.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Pestaña Tornillos primaria

Utilice la pestaña Tornillos primaria para definir las propiedades de los tornillos de la parte principal.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
