Tubo aplastado atornillado (102)
Tubo aplastado atornillado (102) crea una parte aplastada entre la parte principal y un perfil tubular. La parte principal debe ser un perfil I o H. La parte aplastada puede ser un tubo aplastado en un extremo y soldado a una placa, o una placa irregular.
Objetos creados
-
Tubo aplastado o placa irregular reductora
-
Rigidizadores
-
Tornillos
-
Soldaduras
Usar para
|
Situación |
Descripción |
|---|---|
|
|
Se suelda un perfil tubular a un arriostramiento que está atornillado a una cartela. La cartela está soldada a la parte principal. |
|
|
Perfil tensor simplificado. |
Orden de selección
-
Seleccione la parte principal (perfil I o H).
-
Seleccione la parte secundaria (perfil tubular).
La parte aplastada se crea automáticamente.
Clave de identificación de parte
|
Parte |
|
|---|---|
|
1 |
Parte principal (perfil I) |
|
2 |
Perfil tubular |

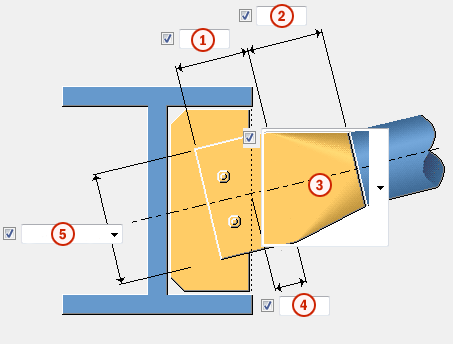

Pestaña Dibujo
Utilice la pestaña Dibujo para controlar los niveles y desplazamientos de arriostramiento.
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Ancho de la extensión de la parte aplastada. |
Depende de la parte principal: ancho - espesor alma parte principal / 2. Ejemplo:
|
|
2 |
Ancho de la parte aplastada. |
120 mm |
|
3 |
Seleccione el tipo de parte reductora. Placa:
Tubo aplastado:
|
|
|
4 |
Desplazamiento del borde horizontal. Ejemplo:
|
0 mm |
|
5 |
Seleccione cómo se calcula la altura de la prolongación de la parte aplastada. |
Pestaña Partes
Utilice la pestaña Partes para controlar las dimensiones de la parte aplastada y las propiedades del rigidizador.
Parte aplastada
Define las dimensiones y propiedades de la prolongación de la parte aplastada.
|
Opción |
Descripción |
|---|---|
|
Parte aplastada |
Espesor, ancho y altura de la extensión de la parte aplastada. Ejemplo:
Utilice la segunda fila para definir el ancho de la parte aplastada. El ancho definido en la pestaña Partes anula el definido en la pestaña Dibujo. |
|
Partes añadidas |
Seleccione si las partes aplastadas se tratan como partes sueltas, que no están unidas a ningún otro perfil del componente, o si se añaden a la parte secundaria.
|
Rigidizadores
|
Opción |
Descripción |
|---|---|
|
Tipo de rigidizador |
Seleccione si los rigidizadores se crean como rigidizadores o como placas.
|
|

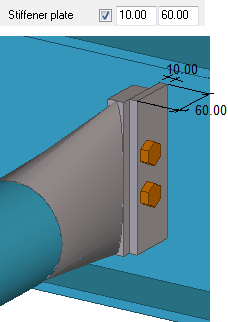

Rigidizador |
Define el espesor y el ancho del rigidizador de placa. Nota:
La altura de la placa no se puede definir. La altura es la misma que la de la parte aplastada definida en la pestaña Dibujo.
|
|
|
Permite definir la altura del rigidizador de placa por encima y debajo de la línea central del perfil tubular. Estos valores sólo tienen efecto si se ha definido la opción Tipo de rigidizador en Rigidizadores de placa. |
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Pestaña Rigidizadores
Utilice la pestaña Rigidizadores para controlar las propiedades de los rigidizadores.
Rigidizador 1, Rigidizador 2
Nota:
Las opciones de esta pestaña sólo funcionan si se ha definido la opción Tipo de rigidizador en Rigidizadores en la pestaña Partes.
Rigidizador 1 es el que está en el lado del tubo aplastado. Rigidizador 2 es el que está al otro lado del alma.
Defin el espesor, el ancho y la altura de los rigidizadores.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Pos Núm |
Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto. |
El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú . |
|
Material |
Calidad del material. |
El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú . |
|
Nombre |
Nombre que aparece en los dibujos e informes. |
Hueco del rigidizador
Define el tamaño del hueco entre el ala de la viga y el rigidizador.
Dimensiones de chaflán
|
Descripción |
|
|---|---|
|
1 |
Dimensión vertical del chaflán. |
|
2 |
Dimensión horizontal del chaflán. |
Tipo chaflán
|
Opción |
Descripción |
|---|---|
|
|
Por defecto. Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
No chaflán |
|
|
Chaflán de línea |
|
|
Chaflán de arco convexo |
|
|
Chaflán de arco cóncavo |
Lado de los rigidizadores
Define el lado de los rigidizadores.
En el lado izquierdo de la parte aplastada:
En el lado derecho de la parte aplastada:
Pestaña Tornillos
Utilice la pestaña Tornillos para controlar los tornillos.

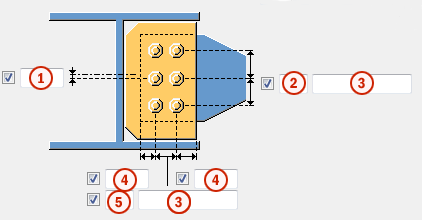

Dimensiones del grupo de tornillos
|
Descripción |
Por defecto |
|
|---|---|---|
|
1 |
Desplazamiento vertical de los tornillos respecto a la línea central. |
0 mm |
|
2 |
Número de tornillos en dirección vertical. |
2 |
|
3 |
Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores. |
|
|
4 |
Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte. |
55 mm |
|
5 |
Número de tornillos en dirección horizontal. |
1 |
Orientación del grupo de tornillos
|
Opción |
Descripción |
|---|---|
|
|
Por defecto Cuadrado Auto ValoresPorDefecto puede cambiar esta opción. |
|
|
Automático Cuadrado |
|
|
Escalonar Los tornillos se colocan al tresbolillo en la dirección de la parte secundaria. |
|
|
Cuadrado El grupo de tornillos rectangular se coloca en posición horizontal. |
|
|
Inclinado El grupo de tornillos rectangular está inclinado en la dirección de la parte secundaria. |
Propiedades básicas de los tornillos
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
Tamaño tornillo |
Diámetro de tornillo. |
Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Estándar tornillo |
El estándar de tornillo que se usará en el componente. |
Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos. |
|
Tolerancia |
Hueco entre el tornillo y el agujero. |
|
|
Rosca mat |
Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa. |
Sí |
|
Obra/Taller |
Ubicación en la que deben ponerse los tornillos. |
Obra |
Agujeros ovalados
Pueden definirse agujeros ovalados, sobredimensionados o roscados.
|
Opción |
Descripción |
Por defecto |
|---|---|---|
|
1 |
Dimensión vertical del agujero ovalado. |
0, que genera un agujero redondo. |
|
2 |
Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados. |
0, que genera un agujero redondo. |
|
Tipo agujero |
Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados. |
|
|
Aguj Oval |
Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados. |
|
|
Aguj.oval. en |
Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente. |
Conjunto tornillos
Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.
Si solamente desea crear un agujero, desactive todas las casillas de verificación.
Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.
Aumento de la longitud del tornillo
Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.
Pestaña General
Haga clic en el siguiente enlace para obtener más información:
Pestaña Análisis
Haga clic en el siguiente enlace para obtener más información:
Soldaduras
Haga clic en el siguiente enlace para obtener más información:
