Esto es un atributo de cuadro. Los atributos de cuadro se pueden usar en el filtrado o para obtener datos del modelo que se usará en dibujos e informes. Por ejemplo, al crear un informe, Tekla Structures sustituye los atributos añadidos en el cuadro de informe por los valores de propiedades de objeto correspondientes.

Este atributo de cuadro muestra el código de posición de conjunto. El código identifica la posición en la malla. La posición de los objetos se calcula a partir de la malla más cercana.

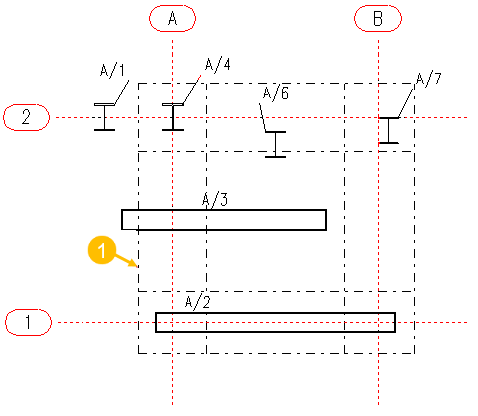

(1) LÍNEA DE TOLERANCIA

El código de posición consta de etiquetas de línea de malla en las direcciones x e y (alternativamente, en la dirección z). Si un conjunto comienza o termina fuera de la primera o la última línea de malla, se incluye el carácter < o > en el código de posición. Por ejemplo, si un conjunto empieza fuera de la línea de malla de A, este campo muestra:

<A/2

Si un conjunto está totalmente dentro de una distancia de tolerancia (500 mm por defecto) de la línea de malla A, el código de posición es la etiqueta de dicha línea de malla: A.

Si el conjunto está parcial o totalmente fuera de la distancia de tolerancia, el código es una combinación de etiquetas de malla: A-B.

Para cambiar la distancia de tolerancia por defecto, configure la opción avanzada XS_ASSEMBLY_POSITION_CODE_TOLERANCE=750, por ejemplo.

Para incluir la orientación Z en el código, defina la opción avanzada XS_ASSEMBLY_POSITION_CODE_3D como TRUE. El código sería similar al siguiente: <A-B/1-2/1-+1000

Tekla Structures selecciona la malla que se debe usar de la siguiente manera:

1. Tekla Structures comprueba la ubicación del conjunto.

2. Si se encuentra dentro de varias mallas, Tekla Structures comprueba si el conjunto es paralelo a las líneas de la malla o al plano.

3. Si hay varias mallas paralelas, Tekla Structures selecciona la más próxima.
