Propiedades parte análisis
Utilice las opciones del cuadro de diálogo de propiedades de análisis de una parte (por ejemplo, Propiedades análisis viga) para definir cómo Tekla Structures trata la parte en el análisis. La configuración que esté disponible en el cuadro de diálogo varía según el tipo de parte y la clase de análisis. La tabla siguiente muestra todas las configuraciones, independientemente del tipo de parte y de la clase de análisis.
pestaña Análisis
Utilice la pestaña Análisis para definir las propiedades de análisis de una parte.
|
Opción |
Descripción |
|---|---|
|
Clase |
Define cómo se trata la parte en el análisis. La Clase seleccionada define las propiedades de análisis disponibles. Por ejemplo, las placas tienen propiedades distintas a las de las columnas. |
|
Filtro (Propiedades de diafragma rígido) |
Solo está disponible cuando la Clase es Placa irregular - Diafragma rígido o Losa - Diafragma rígido. Define el filtro que se utiliza al filtrar objetos para un diafragma rígido. Los nodos pertenecientes a una parte que coincide con el filtro se conectarán al diafragma rígido. Por ejemplo, puede utilizar un filtro de columnas para conectar solamente nodos de columnas a diafragmas rígidos. |
|
Modo sección armada |
Indica la función de la parte en una sección armada que consta de una parte principal y una o más sub partes. En el análisis, se combinan las subpartes con la parte principal. Las opciones son las siguientes:
|
|
Grupo diseño |
Define el grupo de diseño al que pertenece la parte. Se utiliza en la optimización. |
|
Actualización automática |
Define si la parte de análisis se actualiza según los cambios en el modelo físico. Las opciones son las siguientes:
|
Pestañas Liberación inicio, Liberación final
Utilice las pestañas Liberación inicio y Liberación final para definir las condiciones de apoyo y los grados de libertad para los extremos de parte.
La pestaña Liberación inicio se refiere al primer extremo de la parte (identificador amarillo), la pestaña Liberación final al segundo extremo de la parte (identificador magenta).
|
Opción |
Descripción |
|---|---|
|
Inicial o Final |
Define cuál de las combinaciones predefinidas o definidas por el usuario para condiciones de extremo se utiliza para el inicio o final de la parte. Las opciones predefinidas son:
Establecen automáticamente la condición de apoyo y los grados de libertad. Puede modificar una combinación predefinida para adaptarla a sus necesidades. Si lo hace, Tekla Structures lo indica con esta opción:
|
|
Condición apoyo |
No disponible con Tekla Structural Designer. Define la condición de apoyo. Las opciones son las siguientes:
|
|
Rotación |
Solo está disponible si la condición de apoyo es Apoyado. Define si el apoyo está rotado. Las opciones son las siguientes:
Si selecciona Rotado, puede definir la rotación alrededor del eje x o y local, o puede definir la rotación según el plano de trabajo actual haciendo clic en Definir rotación según plano trabajo actual. |
|
Ux Uy Uz |
Define los grados de libertad traslacional (desplazamientos) en las direcciones globales X, Y y Z. Las opciones son las siguientes:
Si selecciona Muelle, introduzca la constante de muelle traslacional. Las unidades dependen de las configuraciones en el menú . |
|
Rx Ry Rz |
Define los grados de libertad rotacional (rotaciones) en las direcciones globales X, Y y Z. Las opciones son las siguientes:
Si selecciona Muelle, introduzca la constante de muelle rotacional. Las unidades dependen de las configuraciones en el menú . Use Liberación parcial para especificar si el grado de conectividad está entre fijo y articulado. Introduzca un valor entre 0 (fijo) y 1 (articulado). |
(No disponible con Tekla Structural Designer)
(No disponible con Tekla Structural Designer)
Pestaña Mixto
Utilice la pestaña Mixto con STAAD.Pro para definir las propiedades de análisis de la losa en una viga mixta.
|
Opción |
Descripción |
|---|---|
|
Viga mixta |
Define si la composición es:
|
|
Material |
Define el material de la losa. |
|
Espesor |
Define el espesor de la losa. |
|
Ancho losa eficaz |
Define si el ancho de losa eficaz se calcula automáticamente o según los valores introducidos. Ahora puede definir diferentes valores para el lado izquierdo y derecho de la viga. Los valores automáticos se calculan en relación con la longitud del vano. |
Pestaña Expansión
Utilice la pestaña Expansión para definir las propiedades de análisis y distribución de carga de un sistema de losa unidireccional o bidireccional.
|
Opción |
Descripción |
|---|---|
|
Expansión |
Define en qué direcciones la parte soporta cargas. Las opciones son las siguientes:
|
|
Dirección eje primario |
Define la dirección del eje primario de una de estas formas:

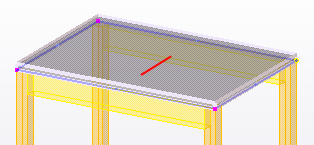

Para comprobar la dirección de expansión primaria de una parte seleccionada en una vista de modelo, haga clic en Mostrar dirección en partes seleccionadas. Tekla Structures indica la dirección primaria con una línea roja.
|
Pestaña Carga
Utilice la pestaña Carga para incluir una parte como cargas en los modelos de análisis.
|
Opción |
Descripción |
|---|---|
|
Generar carga de peso propio |
Los modelos de análisis incluyen el peso de la parte, por ejemplo una cubierta, como una carga aunque la parte no se incluya en los modelos de análisis. Si la parte se incluye en un modelo de análisis, también lo hace su peso propio. La opción No solo funciona con las clases de análisis Ignorar y Diafragma rígido. |
|
Cuadros de lista para cargas adicionales |
Introduzca la carga de uso de losa o el peso propio adicional (capas de mortero, servicios) utilizando tres cargas adicionales con una magnitud y un nombre de grupo de cargas. La direcciones de estas cargas siguen la dirección del grupo de cargas al que pertenecen. |
|
Nombres de parte |
Utilice este filtro para garantizar que la carga superficial de la losa se transfiere a las partes correctas, por ejemplo a las vigas que sustentan la losa. Normalmente, se introduce el nombre de la viga como valor de filtro. |
|
Usar distribución de carga de estructura continua |
Se utiliza para asignar la mayor parte de la carga a los apoyos del medio en estructuras continuas.
|
pestaña Diseño
Utilice la pestaña Diseño del cuadro de diálogo de propiedades de partes de análisis para ver y modificar las propiedades de diseño de una parte individual en un modelo de análisis. Las propiedades de diseño son aquellas que pueden variar, en función del código de diseño y de materiales de la parte (por ejemplo, configuración de diseño, factores y límites).
Pestaña Posición
Utilice la pestaña Posición para definir la ubicación y los desplazamientos de una parte de análisis.
|
Opción |
Descripción |
|---|---|
|
Eje |

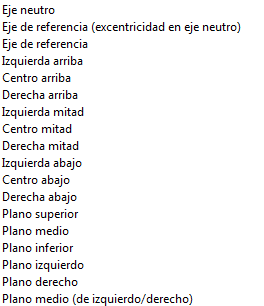

Define la ubicación de la parte de análisis en relación con la parte física correspondiente. La ubicación del eje de análisis de una parte define dónde se encuentra la parte con otras partes y dónde Tekla Structures crea nodos en los modelos de análisis. Las opciones son las siguientes:
Si selecciona Eje neutro, Tekla Structures tiene en cuenta la ubicación de la parte y los desplazamientos de los extremos al crear los nodos. Si selecciona cualquiera de las opciones Eje de referencia, Tekla Structures crea nodos en los puntos de referencia. |
|
Conservar posición eje |
Define si la posición del eje se mantiene o cambia según los cambios en el modelo físico. Las opciones son las siguientes:
|
|
Conectividad |
Define si la parte elige una posición o se conecta con enlaces rígidos a otras partes. Las opciones son las siguientes:
|
|
Modificador eje X Modificador eje Y Modificador eje Z |
Define si la ubicación de las partes está vinculada a las coordenadas globales, a línea de malla o a ninguna de las dos. Las opciones son las siguientes:
|
|
Desplazamiento |
Se utiliza para mover la parte de análisis en las direcciones X, Y y Z globales. |
|
Modo desplazamiento longitudinal |
Define si los desplazamientos finales longitudinales Dx de la parte física se utilizan de las propiedades de parte física. Las opciones son las siguientes:
|
Pestaña Atributos barra
Utilice la pestaña Atributos barra del cuadro de diálogo de propiedades de análisis de un objeto de marco (viga, columna o arriostramiento) para definir las propiedades de sus barras de análisis.
Puede utilizar las opciones de esta pestaña cuando la clase de análisis de la parte de análisis sea Viga, Columna o Secundaria.
|
Opción |
Descripción |
|---|---|
|
Desplazamiento inicial Desplazamiento extremo |
Calcula los desplazamientos para explicar la excentricidad longitudinal en el extremo de la parte (que dan lugar a un momento flector). Estos desplazamientos no afectan a la topología en el modelo de análisis. El valor de desplazamiento solo se aplica al análisis como atributo de parte. |
|
Nombre perfil sustitución |
Seleccione un perfil de la base de datos de perfiles. Puede utilizar diferentes perfiles de análisis al principio y al final de las partes si la aplicación de análisis que utiliza lo admite. Para utilizar distintos perfiles en los extremos de parte, introduzca dos perfiles separados por un carácter de canalización; por ejemplo: HEA120|HEA140 Si la parte es una sección armada de un modelo de análisis, aquí podrá introducir el nombre de la sección armada. Puede especificar cualquier nombre, pero si coincide con el nombre de un perfil de base de datos existente, las propiedades físicas de la sección serán las mismas que las del perfil de base de datos. |
|
Modo viga curvada |
Define si una viga se analiza como viga curvada o como segmentos rectos. Las opciones son las siguientes:
Si selecciona Utilizar predeterminado en modelo, Tekla Structures utiliza la opción seleccionada en la lista Vigas curvadas del cuadro de diálogo Propiedades Modelo Análisis. Utilice la opción avanzada XS_AD_CURVED_BEAM_SPLIT_ACCURACY_MM en para definir la proximidad con la que los segmentos rectos siguen la viga curvada. |
|
No. nodos división |
Se usa para crear nodos adicionales o analizar una viga como segmentos rectos, por ejemplo, una viga curvada. Introduzca el número de nodos. |
|
Distancias división |
Para definir nodos adicionales en la parte, introduzca las distancias desde el punto inicial de la parte hasta el nodo. Introduzca las distancias separadas por espacios, por ejemplo:
|
|
Número inicial barra |
Define el número inicial para las barras de análisis. |
|
Número parte inicial |
Define el número inicial para las partes de análisis. |
Pestaña Atributos área
Utilice la pestaña Atributos área del cuadro de diálogo de propiedades de análisis de una placa (placa irregular, losa hormigón o panel de hormigón) para definir las propiedades de sus elementos de análisis.
Puede utilizar las opciones de esta pestaña cuando la clase de análisis de la parte de análisis se define como Placa irregular, Losa o Muro.
|
Opción |
Descripción |
|---|---|
|
Tipo de elemento |
La forma de los elementos. |
|
Rotación de XY local |
Define la rotación del plano xy local. |
|
Tamaño elemento |
x e y: las dimensiones aproximadas de los elementos, en las direcciones x e y locales de la placa. En el caso de elementos triangulares, las dimensiones aproximadas de la caja de contorno alrededor de cada elemento. Agujeros: el tamaño aproximado de los elementos en torno a las aberturas. |
|
Número inicial área |
Define el número inicial para la placa. |
|
Área simple (ignorar cortes, etc.) |
Seleccione Sí para crear un modelo de análisis más simple de la placa, donde los cortes y las aberturas no se tengan en cuenta. |
|
Tamaño mínimo agujero a considerar |
Se utiliza para omitir las aberturas pequeñas en la placa en el análisis. Introduzca el tamaño de la caja de contorno alrededor de la abertura. |
|
Apoyado |
No disponible con Tekla Structural Designer. Se utiliza para definir soportes para una placa irregular, una losa de hormigón o un panel de hormigón. Puede crear apoyos para el borde inferior de un panel, para todos los nodos de borde de una losa o placa, o para todos los nodos de una viga. En el caso de los paneles, el borde inferior puede estar inclinado. Las opciones son las siguientes:
|
