Puede modificar la forma en que Tekla Structures distribuye las cargas.

1. Haga doble clic en una carga para abrir el cuadro de diálogo de propiedades.
2. Vaya a la pestaña Panel de carga.
3. En la lista Expansión, seleccione si va a distribuir la carga en una o dos direcciones.
4. Si define Expansión como Individual, defina la dirección del eje primario. Si define Expansión como Doble, deberá definir la dirección del eje primario para poder definir manualmente el peso del eje primario.

   Realice una de las siguientes acciones:

   • Para alinear la dirección del eje principal con una parte, haga clic en Paralelo a parte o Perpendicular a parte y, a continuación, seleccione la parte en el modelo.

   • Para distribuir la carga en la dirección x, y o z global, introduzca 1 en el cuadro Dirección eje primario correspondiente.

   • Para distribuir la carga entre varias direcciones globales, introduzca los componentes del vector de dirección en los cuadros Dirección eje primario correspondientes.

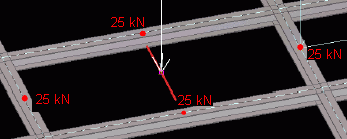

   Para comprobar la dirección del eje primario de una carga seleccionada en una vista de modelo, haga clic en Mostrar dirección en cargas seleccionadas. Tekla Structures indica la dirección primaria con una línea roja.

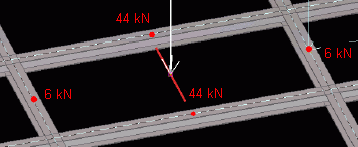

5. En la lista Peso eje primario automático, seleccione si Tekla Structures pondera automáticamente la dirección primaria en la distribución de cargas.

   Si selecciona No, introduzca un valor en el cuadro Peso.

6. En el cuadro Ángulo dispersión carga, defina el ángulo con el que se proyecta la carga sobre las partes circundantes.
7. En la lista Usar distribución de carga de estructura continua de una carga uniforme, defina la distribución de las reacciones de apoyo en el primer y último vano de las losas continuas.

   • Seleccione Sí para la distribución 3/8 y 5/8.



   • Seleccione No para la distribución 1/2 y 1/2.

8. Haga clic en Modificar para guardar los cambios.
