Elegir puntos paralelos, líneas, bordes y líneas de extensión

Puede elegir líneas al modelar objetos que deban estar alineados o paralelos a una línea de malla o un objeto existente. También puede elegir las líneas de extensión de las líneas de referencia de parte o las líneas de extensión de las líneas de referencia de los objetos cercanos.

Elegir puntos paralelos

Con el conmutador de elección Elegir puntos paralelos puede elegir puntos que son paralelos a líneas de malla, líneas de referencia y líneas de borde de objetos u objetos de referencia existentes. Utilice el conmutador Elegir puntos paralelos, por ejemplo, cuando necesite modelar nuevas partes o estructuras que sean paralelas a una estructura existente o paralelas a una línea de malla, como zapatas continuas o muros, o bien, si necesita cortar formas poligonales que son paralelas a líneas de borde de formas irregulares.

Asegúrese de que el conmutador de elección Elegir puntos paralelos está activo.
Ejecute un comando que requiera la elección de dos o más puntos.

Por ejemplo, una viga, un muro o una zapata continua.
Elija el punto de inicio en el modelo.

Alternativamente, puede elegir un punto de referencia temporal manteniendo presionada la tecla Ctrl y luego elegir un punto que se utilice como punto de referencia.
Coloque el puntero del ratón encima de una línea o borde que desee usar como base para la elección en paralelo y, usando el puntero, siga la línea o el borde en la dirección deseada. Mantenga el puntero del ratón cerca de la línea o del borde.

Tekla Structures muestra el símbolo de elección paralelo y una línea discontinua verde que indica la dependencia entre el punto elegido y el punto paralelo.

Si mueve el puntero del ratón más lejos en la dirección de la línea o el borde, la elección paralela sigue la extensión de la línea o el borde.
Elija el resto de los puntos o introduzca una distancia usando el teclado y pulse Entrar.

Alternativamente, si antes había elegido un punto de referencia temporal, elija el punto inicial.

Elegir una línea o un borde

Use el conmutador de elección Elegir línea cuando necesite elegir otra línea en el modelo. Puede elegir líneas de malla, líneas de referencia y bordes de objetos existentes.

Use el conmutador de elección Elegir línea cuando necesite crear, por ejemplo, varias vigas consecutivamente en una línea de malla. Con el conmutador de elección Elegir línea no tiene que seleccionar por separado el punto inicial y el punto final de la viga.

Asegúrese de que el conmutador de elección Elegir línea está activo.
Ejecute un comando que requiera la elección de dos o más puntos.

Por ejemplo, empiece a crear una viga. Cuando mueve el puntero del ratón sobre una línea de malla o un objeto próximo, Tekla Structures selecciona automáticamente ambos extremos de la línea. El símbolo de flecha amarilla indica la dirección de los puntos.
Para cambiar de dirección, acerque el puntero del ratón al extremo opuesto de la línea.
Haga clic en el botón izquierdo del ratón para confirmar la posición elegida.

Tekla Structures crea el objeto. Por ejemplo,

Nota:

Si utiliza el conmutador de elección Elegir línea con un comando que solamente necesite la selección de un punto como, por ejemplo, al crear una columna, únicamente se utilizará el punto inicial de la línea para situar la parte.

Elegir líneas de extensión

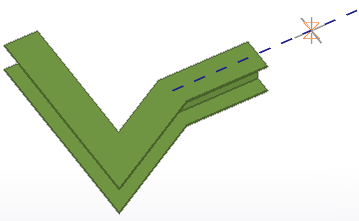

Use el conmutador de elección Elegir líneas de extensión cuando necesite elegir posiciones en las extensiones de las líneas de referencia de parte, que son las líneas entre los identificadores de parte, o las extensiones de las líneas de referencia de los objetos próximos. La línea de extensión se muestra como una línea azul y discontinua. Cuando desee alinear objetos entre sí o crear objetos paralelos a un objeto existente, puede utilizar líneas de extensión como ayuda.

El conmutador de elección Elegir líneas de extensión funciona con vigas, polivigas, placas y losas.

Con vigas, la línea de extensión es la que pasa por los dos identificadores de parte.
Con polivigas, placas y losas, las líneas de extensión son las que pasan a través de los identificadores de parte consecutivos.
Con vigas y polivigas, puede elegir la línea que pasa a través del identificador en el extremo de la viga y que es perpendicular a la dirección de la viga.

Nota:

Los conmutadores de elección Elegir puntos y líneas de referencia y Elegir puntos y líneas de geometría no afectan al conmutador de elección Elegir líneas de extensión.

Asegúrese de que están activos los conmutadores de elección correctos:
- Active Elegir líneas de extensión .
- Active Elegir puntos intersección o Elegir puntos más cercanos (puntos en línea) si realiza la elección en la intersección de una línea de extensión y una línea de malla.
- Desactive Elegir puntos extremos si está trabajando en 3D.
Ejecute un comando que requiera la elección de puntos.

Por ejemplo, empiece a crear una viga, una placa o una losa.
Mueva el puntero del ratón sobre un objeto existente para ver las líneas de extensión.

Una vez encontrada una línea, puede alejar el puntero mientras mantiene la elección.
Elija el resto de los puntos.

Tekla Structures crea el objeto:

Consejos sobre cómo utilizar las líneas de extensión como ayuda para la elección

Al elegir las líneas de extensión de los objetos próximos, la línea de extensión elige la dirección del objeto próximo y la línea de extensión indica la dirección que se sigue en la elección. La elección de las líneas de extensión de los objetos próximos puede resultar útil, por ejemplo, si desea alinear los objetos entre sí.

Utilice la línea de extensión de un objeto cercano como ayuda para la elección si necesita crear objetos paralelos a objetos existentes, por ejemplo vigas paralelas.

Por ejemplo, inicie el comando Crear viga acero y elija el punto inicial. Mueva el ratón encima del objeto cuya línea de extensión está utilizando para crear la nueva viga paralela. Para indicar el punto final de la nueva parte paralela, haga clic en la línea de extensión.
