Alinear los objetos de dibujo seleccionados
Puede alinear los objetos (textos, marcas, notas y vistas) encima, debajo, a la izquierda, al centro horizontal, al centro vertical y a la derecha del punto que elija. También puede colocar objetos horizontal o verticalmente a distancias equidistantes entre sí.
Para obtener más información sobre la alineación de vistas de dibujo, consulte Modificar, organizar y alinear vistas de dibujo.
En un dibujo abierto, siga cualquiera de estos procedimientos:
| A | Haga esto |
|---|---|
|
Alinear vistas, textos, marcas y notas seleccionados |
Consejo:
Para crear una fila de objetos, primero alinéelos en la parte superior y después colóquelos horizontalmente equidistantes entre sí. No tiene que volver a seleccionar los objetos entre los dos comandos. |
|
Alinear marcas y notas seleccionadas automáticamente |
De este modo se alinean las marcas y las notas seleccionadas mediante el apilamiento de las marcas o las notas, y su colocación uniforme.
Este comando se aplica a todos las marcas y notas asociativas, excepto marcas de soldadura. |
|

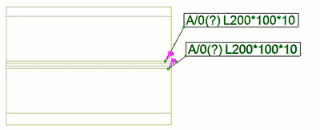

Alinear marcas y notas seleccionadas alrededor de un punto |
Este comando intenta evitar cruzar las líneas de referencia al colocar las marcas.
Este comando se aplica a todos las marcas y notas asociativas, excepto marcas de soldadura. |
para alinear los objetos por encima del punto que elija.
para alinear los objetos debajo del punto que elija.
para alinear los objetos a la derecha del punto que elija.
para alinear los objetos a la izquierda del punto que elija.
para alinear los objetos en el centro vertical del punto que elija.
para alinear los objetos en el centro horizontal del punto que elija.
para colocar los objetos en el centro vertical del punto que elija a distancias iguales.
para colocar los objetos en el centro horizontal del punto que elija a distancias iguales.
en la pestaña
en la pestaña
