Puede insertar un enlace a un archivo de texto dentro de un marco en un dibujo. Primero cree un archivo .txt o .rtf y, a continuación, añada un enlace al archivo en un dibujo de Tekla Structures. Tekla Structures añade el texto usando algunas configuraciones de formato básicas que puede definir en el propio archivo y las propiedades del panel de propiedades.

1. Cree el archivo de texto.

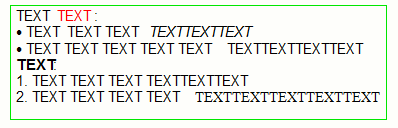

   Puede añadir formato básico al archivo, como negrita, cursiva, subrayado, tachado, subíndice y superíndice, utilizar sangrías y tabulaciones y definir una fuente determinada. Puede añadir listas de viñetas con guiones y puntos circulares y listas numeradas y anidar las listas. También se admiten los cuadros simples.

   Cuando se añade el enlace de texto, Tekla Structures mantiene la configuración de formato.

   Tenga en cuenta que los enlaces de texto no admiten hipervínculos ni imágenes.

   Los colores de Tekla Structures siempre se mostrarán correctamente. Si en el archivo .rtf se usa un color que no se admite en Tekla Structures, se utilizará el color más cercano de Tekla Structures.

2. Abra el dibujo en el que desee añadir el archivo de texto.
3. En la pestaña Anotaciones, haga clic en Texto enriquecido.
   Puede seleccionar también Texto enriquecido en la lista de objetos del panel de propiedades.
4. En Nombre archivo, busque el archivo de texto.
5. Establezca el color, el tipo y la altura de fuente deseados.
   Solo se pueden definir para archivos .txt. Puede utilizar un color estándar o un color RGB personalizado.
6. Defina la escala que desee.

   La escala solo se puede definir para archivos .rtf.

   Escala indica cuánto se debe escalar el contenido del archivo .rtf. Si define 1 como la escala, las letras conservarán el mismo tamaño que las letras del archivo .rtf original.

7. Defina Escala:
   • Sin escala: Tekla Structures ajusta el tamaño del objeto para que se adapte al marco. El texto se justifica cuando cambia el tamaño del marco arrastrando los identificadores. La palabra más larga define la anchura mínima del cuadro.
   • Ajustar : Tekla Structures inserta el objeto en su tamaño original. En este caso, si cambia el tamaño del marco de texto arrastrando los identificadores, el texto no se justifica y la escala de la fuente se ajusta automáticamente.
8. Establezca el tipo y color de la línea del marco.
   Puede utilizar un color estándar o un color RGB personalizado.
9. Elija una posición para la esquina superior izquierda del marco de texto.

Puede insertar un enlace a otro dibujo en un marco en un dibujo. Tekla Structures añade el enlace al dibujo utilizando las propiedades de enlazar dibujo.

1. Abra el dibujo en el que desee añadir el enlace.
2. En la pestaña Dibujo, haga clic en Vínculo > A otro dibujo.
   Puede seleccionar también Enlace dibujo en la lista de objetos del panel de propiedades.



3. En la lista Dibujo, seleccione el dibujo con el que desee crear el enlace.

   Los dibujos en la lista son del modelo actual.

4. Si desea visualizar un texto para el enlace en lugar del nombre del dibujo, introduzca el texto en el cuadro Texto.
5. Modifique el color, el tipo y la altura de la fuente, y el efecto.
   Puede utilizar un color estándar o un color RGB personalizado.
6. Seleccione si desea escalar el vínculo. Si selecciona Sin escala, Tekla Structures inserta el enlace en su tamaño original.

   Si selecciona Ajustar, Tekla Structures ajusta el tamaño del objeto para que se adapte al marco.

7. Modifique el tipo y color de la línea del marco.
   Puede utilizar un color estándar o un color RGB personalizado.
8. Elija dos puntos para definir el marco y añadir el enlace.

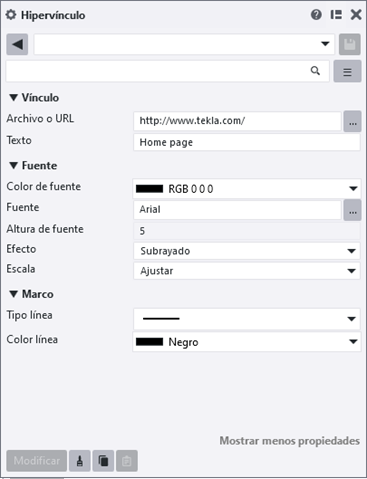

Puede añadir hipervínculos a direcciones de Internet (URL) o archivos dentro de un marco en un dibujo utilizando las propiedades de hipervínculo actuales.

1. Abra el dibujo en el que desee añadir un hipervínculo.
2. En la pestaña Dibujo, haga clic en Vínculo > Hipervínculo.
   Puede seleccionar también Hipervínculo en la lista de objetos del panel de propiedades.



3. En el cuadro Archivo o URL, defina una dirección de Internet o una ruta de archivo HTML.

   Para buscar el archivo HTML, haga clic en Examinar....

4. Si desea visualizar el texto del hipervínculo en lugar del nombre del hipervínculo, escriba el texto en el cuadro Texto.
5. Modifique la fuente y el color y la altura de la fuente del texto, así como su efecto.
   Puede utilizar un color estándar o un color RGB personalizado.
6. Modifique el tipo y color de la línea del marco.
   Puede utilizar un color estándar o un color RGB personalizado.
7. Seleccione si desea escalar el vínculo.

   Si selecciona Sin escala, solamente tendrá que elegir la esquina superior izquierda del marco cuando inserte el enlace. Tekla Structures inserta el objeto en su tamaño original. Si selecciona Ajustar, deberá elegir dos puntos para definir el marco. Tekla Structures ajusta el tamaño del enlace para que encaje en el marco.

8. Elija uno o dos puntos en el dibujo según su selección de Escala.

Puede insertar un archivo DWG o DXF dentro de un marco en un dibujo como un enlace. Tekla Structures añade el enlace al archivo DWG o DXF usando las propiedades de DWG/DXF. Si modifica el archivo original, Tekla Structures también modifica todas las instancias de los archivos DWG/DXF enlazadas en los dibujos.

1. Abra el dibujo donde desee insertar un enlace a un archivo DWG o DXF.
2. En la pestaña Dibujo, haga clic en DWG/DXF.
   Alternativamente, puede seleccionar DWG/DXF en la lista de objetos del panel de propiedades de dibujo.
3. En Nombre archivo, busque el archivo DWG o DXF que desee utilizar.
4. Establezca las opciones de escala:
   • Escala:

     • X: Si utiliza esta opción, deberá elegir la esquina superior izquierda del marco para insertar el archivo. Solo puede definir la escala del dibujo en la dirección X.

     • XY: Si utiliza esta opción, deberá elegir la esquina superior izquierda del marco para insertar el archivo. Puede definir la escala del dibujo tanto en la dirección X como en la Y.

     • Ajustar: Si utiliza esta opción, deberá elegir las esquinas superior izquierda e inferior derecha del marco para ajustar el tamaño y crear el marco. Tekla Structures ajusta el tamaño del archivo para que encaje en el marco.

     • El mejor ajuste: Si utiliza esta opción, deberá elegir las esquinas superior izquierda e inferior derecha del marco para ajustar el tamaño y crear el marco. Tekla Structures ajusta el tamaño del archivo para que encaje en el marco, manteniendo la relación de aspecto original.

   • Escala en dirección X:

     • Escala el archivo en la dirección X. Introduzca un coeficiente para indicar la escala, por ejemplo, 1.0 para 100%, 1.5 para 150%, etc. El tipo de Escala se debe definir como X o XY.

   • Escala en dirección Y:

     • Escala el archivo en la dirección Y. Introduzca un coeficiente para indicar la escala, por ejemplo, 1.0 para 100%, 1.5 para 150%, etc. El tipo de Escala se debe definir como XY.

5. Seleccione el tipo y el color de la línea del marco.
   Puede utilizar un color estándar o un color RGB personalizado.
6. Seleccione uno o dos puntos en el dibujo para colocar el marco en el que se añadirá el archivo enlazado.

Puede insertar una imagen como un enlace dentro de un marco en un dibujo. Tekla Structures añade el enlace a la imagen usando las propiedades definidas en las propiedades de imagen. Si modifica el archivo original, Tekla Structures también modifica todas las instancias enlazadas en los dibujos.

1. Abra el dibujo donde desee insertar un enlace a una imagen.
2. En la pestaña Dibujo, haga clic en Imagen .
   Puede seleccionar también Imagen en la lista de objetos del panel de propiedades.
3. En Nombre archivo, busque el archivo de imagen que desee utilizar.
4. Seleccione las opciones de escala:

   • Escala:

     • Sin escala
     • X: si utiliza esta opción, deberá elegir la esquina superior izquierda del marco para insertar la imagen. Solo puede definir la escala del dibujo en la dirección X.
     • XY: si utiliza esta opción, deberá elegir la esquina superior izquierda del marco para insertar la imagen. Puede definir la escala tanto en la dirección X como en la Y.
     • Ajustar: si utiliza esta opción, deberá elegir las esquinas superior izquierda e inferior derecha del marco para ajustar el tamaño y crear el marco. Tekla Structures ajusta el tamaño del archivo para que encaje en el marco.
     • El mejor ajuste: si utiliza esta opción, deberá elegir las esquinas superior izquierda e inferior derecha del marco para ajustar el tamaño y crear el marco. Tekla Structures escala la imagen para que encaje en el marco, manteniendo la relación de aspecto original.

   • Escala en dirección X

     Escala el archivo en la dirección X. Introduzca un coeficiente para indicar la escala, por ejemplo, 1.0 para 100%, 1.5 para 150%, etc. El tipo de escala se debe definir como X o XY.

   • Escala en dirección Y

     Escala el archivo en la dirección Y. Introduzca un coeficiente para indicar la escala, por ejemplo, 1.0 para 100%, 1.5 para 150%, etc. El tipo de escala se debe definir como XY.

5. Seleccione el tipo y color de línea del marco del enlace.
   Puede utilizar un color estándar o un color RGB personalizado.
6. Seleccione los puntos en el dibujo para colocar el marco de la imagen.

   Tekla Structures añade un enlace a la imagen dentro de un marco redimensionable en el dibujo.
