Rigidizadores (1003)

Rigidizadores (1003) crea rigidizadores para perfiles I.

Objetos creados


Situación	Descripción

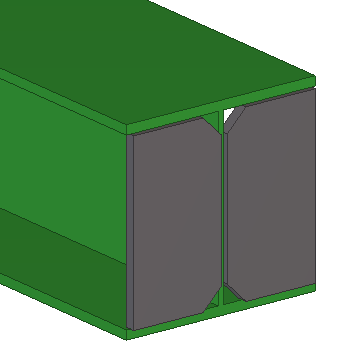

	Rigidizadores en un extremo de una viga.

Seleccione la parte principal (viga).
Seleccione una posición.
El detalle se crea automáticamente cuando se selecciona la posición.

Para controlar la posición de la placa del rigidizador, use la pestaña Dibujo.


	Descripción
1	Define el hueco entre las placas de rigidizador y las alas de viga. El tamaño por defecto del hueco entre los rigidizadores y las alas de la viga es de `0 mm`.
2	Define la distancia de la placa de rigidizador al ala de la viga.

Utilice la pestaña Partes para controlar las propiedades del rigidizador.


Opción	Descripción
Rigidizador izquierdo Rigidizador derecho	Define el espesor, el ancho y la altura de los rigidizadores. Por defecto, el espesor es `1.5 x espesor de alma de viga` redondeado por exceso al espesor de placa siguiente.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Utilice la pestaña Parámetros para controlar el ángulo, la rotación y los chaflanes de los rigidizadores.


Opción	Descripción
Buscar partes soldadas	Seleccione si el componente buscará partes de entrada que se hayan creado como compuestos de partes soldadas.
	Posición de los rigidizadores. Puede introducir ángulos horizontales en grados para el rigidizador izquierdo y derecho.
	Dimensiones y tipo de chaflán. Si selecciona la opción No Chaflán , se puede producir un choque entre el rigidizador y el redondeo del perfil I. Además, puede definir las dimensiones del chaflán vertical y horizontalmente. Si selecciona un chaflán de arco, la dimensión horizontal es el radio y la dimensión vertical no tiene efecto.
	Define la rotación de polígono del rigidizador derecho e izquierdo. El valor que introduzca determina el número de puntos por los que se mueve el punto inicial del polígono en la dirección que muestran las flechas.


Opción	Descripción
	Por defecto Chaflán de línea Auto ValoresPorDefecto puede cambiar esta opción.
	Sin chaflán
	Chaflán de línea
	Chaflán de arco convexo
	Chaflán de arco cóncavo
