Verificar advertencias acerca de un modelo de análisis

Si se produjo algún problema durante la creación de un modelo de análisis, Tekla Structures muestra una señal de peligro en el cuadro de diálogo Modelos Análisis y Diseño cuando se selecciona el modelo de análisis.

  1. En la pestaña Análisis y diseño, haga clic en Modelos A&D.
  2. En el cuadro de diálogo Modelos Análisis y Diseño:
    1. Seleccione un modelo de análisis.
    2. Si aparece una señal de advertencia, haga clic en Mostrar advertencias.

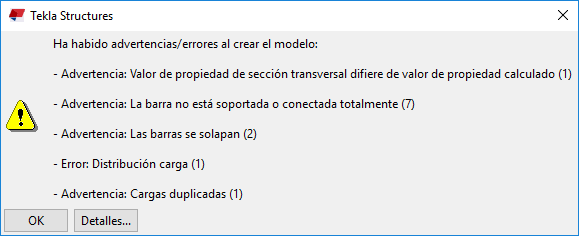

      Tekla Structures muestra un cuadro de diálogo de advertencia que enumera los tipos de problema que se han producido durante la creación del modelo de análisis. Por ejemplo,

      Los números entre paréntesis indican cuántas instancias del mismo tipo de problema hay en el modelo de análisis.

  3. En el cuadro de diálogo de advertencia, haga clic en Detalles para obtener más información.

    Tekla Structures muestra una lista detallada de advertencias y errores. Por ejemplo,

    • Si selecciona una fila con un ID de objeto, Tekla Structures resalta y selecciona el objeto correspondiente en el modelo, como una parte de análisis, una barra, un nodo, una carga o una parte física.

      Los miembros de análisis individuales no pueden seleccionarse.

    • Si hace clic con el botón derecho en una fila con un ID de objeto, puede acceder al menú del objeto y utilizar comandos como Consultar y Zoom seleccionado.

    • Si selecciona una fila con coordenadas de posición, se muestran localizadores de posición en forma de rombo en el modelo para indicar el error.

      Por ejemplo, si se necesita un enlace rígido para conectar partes de análisis pero los enlaces rígidos están desactivados en la configuración, los localizadores indican dónde deberían estar los extremos del enlace rígido:
