Malla Varillas Varios Tamaños

Tekla Structures
2022
Tekla Structures

Malla Varillas Varios Tamaños

Malla varillas varios tamaños crea mallas de armaduras con múltiples tamaños de barras de armadura. La malla de armaduras creada está optimizada para una máquina de soldadura de malla. Malla varillas varios tamaños puede utilizarse para losas y paneles de muro. Las losas y paneles de muro pueden ser de cualquier forma poligonal con cualquier número de aberturas. Las armaduras de la malla pueden ser de diferente tamaño y pueden variar las separaciones entre las barras.

Objetos creados

  • Mallas de armaduras

Usar para

Situación

Descripción

Tres zonas de armaduras longitudinales

Antes de comenzar

Crea una losa poligonal o un panel de muro con cualquier número de aberturas. Introduzca los valores de la zona para definir el ancho del área a reforzar, tanto en dirección longitudinal como transversal. Cada dirección puede dividirse hasta en cinco zonas.

Orden de selección

  1. Seleccione la parte principal (una losa o un panel de muro).

    La malla de armaduras se creará automáticamente.

Pestaña Parámetros Malla

Utilice la pestaña Parámetros malla para controlar la creación de la malla y el espesor de recubrimiento.

Opción

Descripción

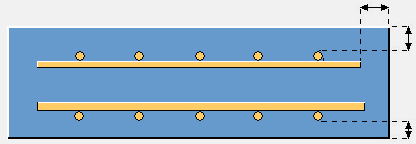

Permite definir el espesor de recubrimiento de hormigón.

Crear Armaduras

Define en qué lado de la losa o del panel de muro se crean las armaduras.

Dirección Longitudinal

Define si se utiliza la dirección x o la y como dirección longitudinal cuando se crean las armaduras.

Por defecto, la dirección x es la dirección longitudinal.

Pestañas Varillas longitudinales/Varillas transversales

Utilice la pestaña Varillas longitudinales o la pestaña Varillas transversales para controlar la creación de mallas en dirección longitudinal o transversal y las zonas de refuerzo.

Opción

Descripción

Tamaños de varilla

Define los tamaños de las armaduras utilizadas en el patrón.

Separe los tamaños con un espacio.

Vuelo Mínimo

Define la longitud mínima de la extensión de la armadura.

Vuelo Máximo

Define la longitud máxima de la extensión de la armadura.

Separación Mínima

Define la distancia mínima entre las barras de la armadura.

El valor debe ser divisible por el tamaño de la malla.

Por ejemplo, si la separación mínima es 150, la separación máxima es 300 y el tamaño de malla es 50, las separaciones son 150, 200, 250 y 300.

Separ. máx

Define la distancia máxima entre las barras de la armadura.

El valor debe ser divisible por el tamaño de la malla.

Por ejemplo, si la separación mínima es 150, la separación máxima es 300 y el tamaño de malla es 50, las separaciones son 150, 200, 250 y 300

Tamaño Malla

Define el tamaño de la malla.

Por ejemplo, si la separación mínima es 150, la separación máxima es 300 y el tamaño de malla es 50, las separaciones son 150, 200, 250 y 300.

Este valor depende de la máquina de soldadura.

Longitud Mínima Varilla

Define la longitud mínima de la armadura.

Número Mín. Puntos Soldadura

Define el número mínimo de intersecciones de armadura que se entrecruzan.

Anchura Patrón a rellenar

Define el ancho del patrón que se rellena con la malla.

Este valor se utiliza cuando el ancho de la zona es mayor que el valor dado.

Tipo valor de ancho zona

Define el ancho del área a reforzar como un porcentaje del total de la losa o panel de muro, o como la longitud actual.

Ancho, Ancho real, Área malla por longitud

Define el ancho de la malla, ancho real y área por longitud en cada zona.

Cargar patrón desde fichero

Seleccione el fichero de texto externo en el que haya definido los patrones para las armaduras longitudinales y transversales.

Si utiliza el archivo de patrones externo, Malla varillas varios tamaños intentará determinar un patrón con un valor de área por longitud adecuado para cada zona y aplicará estos valores a las zonas.

Pestaña Atributos

Utilice la pestaña Atributos para controlar las propiedades de las armaduras en las direcciones longitudinal y transversal.

Opción

Descripción

Prefijo

Define un prefijo para el número de posición de parte.

Número inicial

Define un número inicial para el número de posición de parte.

Calidad

Define la resistencia del acero usado en las armaduras.

Nombre

Define un nombre para las armaduras longitudinales y transversales.

Tekla Structures utiliza el nombre en dibujos e informes.

Clase

Utilice Clase para agrupar las armaduras longitudinales y transversales.

Por ejemplo, puede mostrar las armaduras longitudinales y transversales de diferentes clases en colores diferentes.

Fichero de configuración para patrones de armadura

Use un archivo de texto externo para definir los patrones de las armaduras longitudinales y transversales.

Cada patrón empieza desde la línea Patrón, seguido de, por ejemplo, el nombre del patrón. Cada pareja de tamaño de barra y separación está en una fila separada. Los valores tamaño de barra y separación están separados por un espacio.

El fichero tiene el siguiente formato:

< Pattern > < Name >

<Bar Size> <Spacing>

<Bar Size> <Spacing>

……………………………

<Bar Size> <Spacing>

Ejemplos

Patrón 1

10 200

10 200

8 100

8 300

10 400

Patrón 2

10 200

10 200

8 100

8 100
