Este ejemplo muestra diferentes vistas del modelo que contienen un punto de replanteo, un punto de control y un origen civil en el modelo. El origen civil es el punto de referencia, o punto de cota de referencia fundamental de la red catastral nacional.

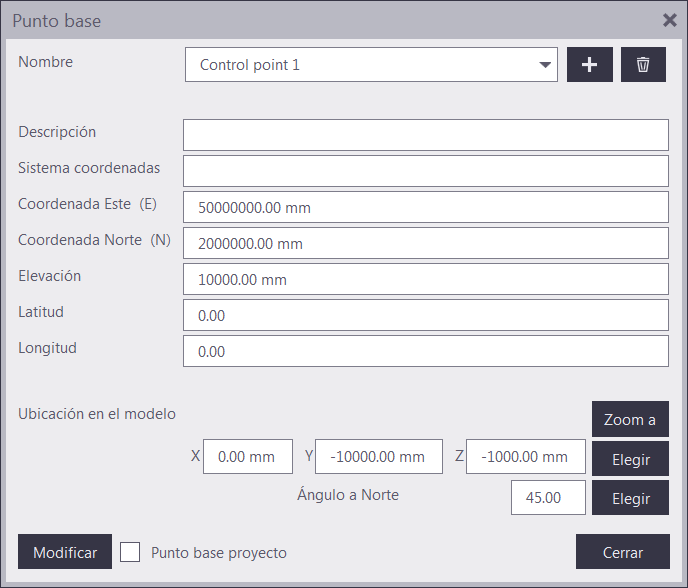

1. Cree un punto de control en Archivo > Propiedades proyecto > Puntos base.



2. Cree un punto de replanteo utilizando la herramienta Punto Replanteo y añada el punto de replanteo al modelo.

   La imagen siguiente muestra las ubicaciones de punto en una vista de modelo 3D.



   • El punto verde en la esquina inferior izquierda es el origen civil.

     Tenga en cuenta que Coordenada Este y Coordenada Norte no están a escala aquí.

   • El punto azul es el punto de control, es decir, el punto base que ha creado.
   • El cono rojo es el punto de replanteo, en la imagen aparece enmarcado con un cuadrado amarillo.
   • El cubo verde es el origen del modelo en la intersección de malla A-1.
3. En Administrador replanteo, añada el punto de replanteo a un grupo. Seleccione el punto base que ha creado, Punto control 1, para usarlo como Sistema de coordenadas local grupo del grupo.



4. Verifique las coordenadas del punto de replanteo.
   • Ubicación en el modelo: la distancia al origen del modelo.
   • Ubicación en el grupo: la distancia al punto base seleccionado para el grupo de puntos de replanteo.
   • Este, Norte, Elevación: la distancia al origen civil.

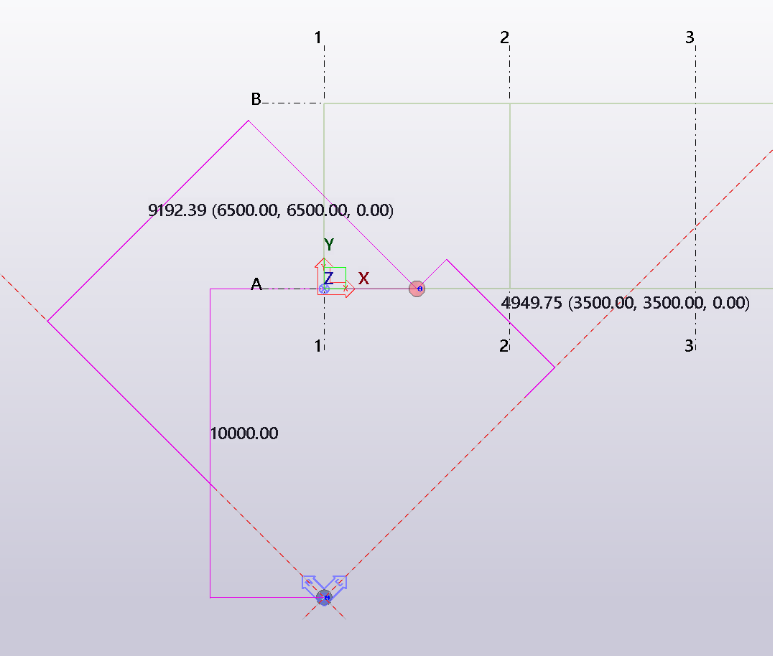

   Las imágenes siguientes muestran diferentes vistas y medidas de los puntos del modelo.

   Vista de elevación



   Vista de plano



   Vista de plano con zoom



5. Exporte el punto de replanteo.

   Las coordenadas X, Y y Z del cuadro de diálogo de exportación son las coordenadas Este, Norte, Elevación (X, Y, Z) que puede ver en las propiedades de punto de Administrador replanteo. Estas coordenadas se exportan.
