Añadir atributos de cuadro definidos por el usuario al Editor Cuadros

Tekla Structures
2021
Tekla Structures

Añadir atributos de cuadro definidos por el usuario al Editor Cuadros

En este ejemplo se muestra cómo añadir sus propios atributos definidos por el usuario al árbol de atributos en el Editor de Cuadros.

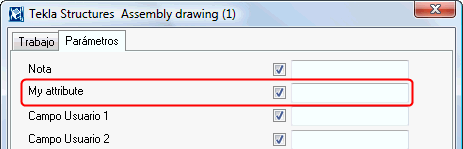

Antes de empezar, añada su atributo definido por el usuario al archivo objects.inp. Por ejemplo, puede añadir un atributo denominado MY_ATTRIBUTE a las propiedades definidas por el usuario de los dibujos.

  1. Abra el archivo contentattributes_userdefined.lst en un editor de texto.
  2. Guarde el archivo con el nombre adecuado, por ejemplo MY_contentattributes_userdefined.lst, en la misma carpeta.
  3. Añada MY_ATTRIBUTE a la lista de nombres de atributos y defina la configuración de la siguiente manera:

  4. Añada MY_ATTRIBUTE a la lista de atributos asignados a los tipos de contenido.

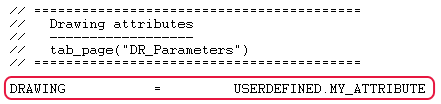

    Seleccione el tipo de contenido según el objeto al que está asociado al atributo en el archivo objects.inp En este ejemplo, el tipo de contenido es DRAWING. Añada el atributo en el formato USERDEFINED.<ATTRIBUTE_NAME>.

  5. Guarde los cambios.
  6. Abra el archivo contentattributes.lst.
  7. Añada la siguiente línea en el archivo:

    [INCLUDE MY_contentattributes_userdefined.lst]

  8. Guarde los cambios.

    El atributo se muestra en el árbol de atributos en el Editor de plantillas, dentro de DRAWING: > USERDEFINED:
