Añadir imágenes a un cuadro

Se pueden añadir imágenes en los cuadros gráficos. Por ejemplo, puede incluir un logotipo de empresa en los dibujos. Tekla Structures admite los siguientes formatos de imagen en cuadros gráficos: .bmp, .jpg, .jpeg, .tif, .tiff y .png.

  1. Abra un cuadro gráfico existente o cree un nuevo cuadro gráfico en Editor Cuadros.
  2. Añada una fila nueva en el cuadro:
    1. Haga clic en Insertar > Componente > Fila para añadir una fila nueva.
    2. Seleccione un tipo de contenido para la fila y haga clic en OK.
  3. Asegúrese de que tiene seleccionada la fila y haga clic en Insertar > Imagen para abrir el cuadro de diálogo Seleccionar Fichero Imagen.

    Si existe una carpeta de símbolos local, el contenido de la misma se mostrará por defecto. Puede examinar el contenido de la carpeta common\symbols seleccionando dicha carpeta. Si no existe una carpeta de símbolos local, Tekla Structures mostrará el contenido de la carpeta common\symbols.

  4. Si tiene imágenes en otras carpetas, puede mostrar dichas carpetas en el cuadro de diálogo Seleccionar Fichero Imagen:
    1. En Editor Cuadros, haga clic en Opciones > Preferencias.

    2. Vaya a la pestaña Ubicaciones Fichero y en la fila Símbolos, imágenes, añada una nueva carpeta separada por un punto y coma (;), por ejemplo:

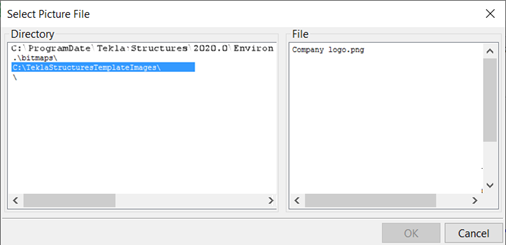

    La carpeta definida se muestra en la lista Directorio:

  5. Seleccione una imagen de la lista Archivo, haga clic en OK y añada la imagen.

    Puede ajustar el tamaño arrastrando los identificadores de la imagen.

Cosas que debe recordar al añadir imágenes a cuadros

  • No añada imágenes muy grandes, porque su actualización es muy lenta.

  • La imagen podría parecer distinta en el editor de imágenes y en la impresión o en el archivo DWG exportado.

  • Cuando se exporta el dibujo a DWG, Tekla Structures copia las imágenes en la misma carpeta que el archivo DWG. Si, por algún motivo, la imagen no se encuentra en la misma carpeta, solo se muestra el nombre de la imagen con un marco vacío en lugar de la imagen en el DWG.

  • Si los entornos tienen símbolos locales, la carpeta de símbolos locales también estará incluida en la ruta de búsqueda con la carpeta common\symbols. Si la carpeta de símbolos locales contiene archivos cuyo nombre es idéntico al de la carpeta common\symbols, se utilizará el archivo de símbolos local.

  • Al abrir un dibujo que contiene imágenes insertadas en el cuadro, Tekla Structures primero buscará las imágenes en la carpeta del modelo y, a continuación, en la carpeta \symbols del entorno actual.

  • Puede definir una carpeta en la que desea que Tekla Structures busque siempre las imágenes mediante la opción avanzada DXK_​SYMBOLPATH. También puede definir una carpeta de empresa para sus imágenes.

Ejemplo

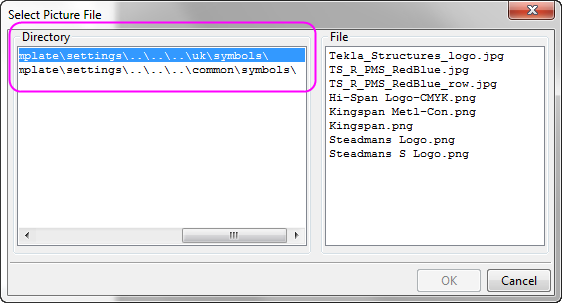

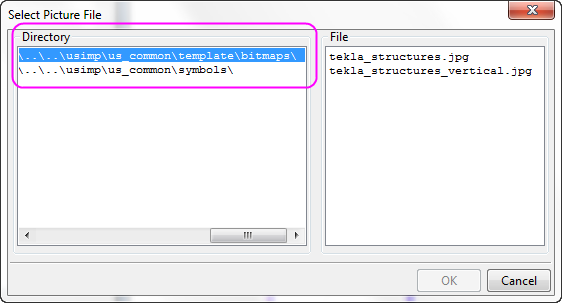

A continuación se presentan algunos ejemplos del cuadro de diálogo Seleccionar Fichero Imagen, mostrando la estructura de carpetas en diferentes entornos.

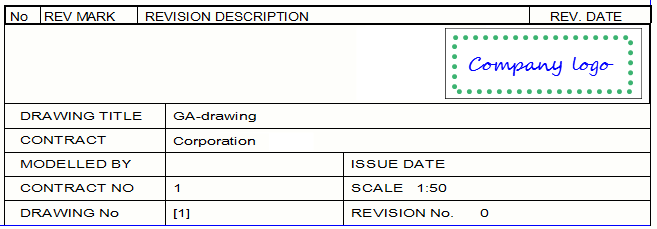

En el siguiente ejemplo se ha añadido un logotipo de empresa a un cuadro.
