Instalar el servicio de caché para Tekla Model Sharing

El servicio de caché de Tekla Model Sharing descarga los datos del modelo del servicio Tekla Model Sharing y los guarda en caché en el sistema de archivos dentro de una LAN. Con el servicio de caché se reduce el uso de Internet, lo que produce tiempos de descarga más rápidos cuando se solicitan los mismos datos más de una vez. Tenga en cuenta que la caché no se usa para los paquetes que se escriben.

El servicio de caché necesita una conexión de Internet para descargar los datos de modelo desde el servicio compartido. La primera vez que un usuario obtiene un paquete, este se cargará en el servicio de caché. Las solicitudes posteriores al mismo paquete se servirán rápidamente desde el servicio de caché dentro de la LAN.

El servicio de caché resulta útil aunque solo exista un usuario de Tekla Model Sharing en la misma oficina. Por ejemplo, volverse a unir a un modelo es más rápido ya que los datos de modelo están disponibles en el servicio de caché. Además, los datos de modelo se cargan siempre como bloques de datos pequeños. Esto resulta útil si la descarga se interrumpe por algún motivo, ya que el servicio de caché puede descargar los bloques que faltan más tarde.

Tenga en cuenta que los datos no se borran de forma automática del servicio de caché. Para borrar los datos innecesarios, basta con que borre archivos antiguos del servicio de caché.

Si hay varios usuarios de Tekla Model Sharing en la misma oficina, le recomendamos que instale el servicio de caché de Tekla Model Sharing. El servicio de caché se recomienda especialmente en las regiones en las que la velocidad de descarga puede estar limitada.

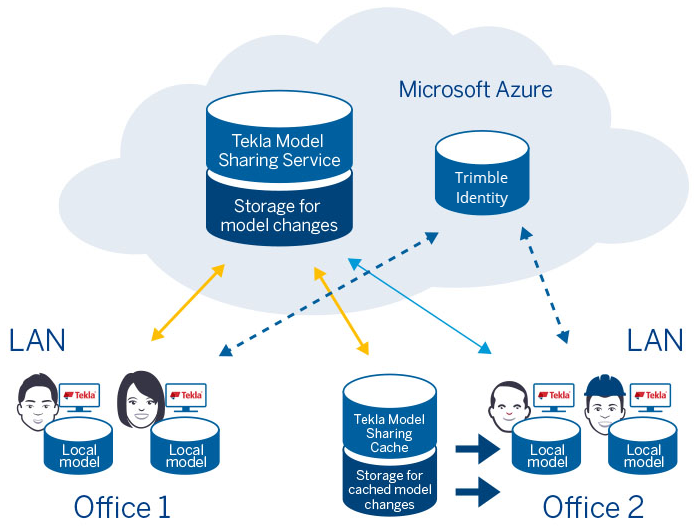

La imagen siguiente muestra cómo los datos del modelo se guardan en el servicio compartido y se utilizan con el servicio de caché de Tekla Model Sharing.

Nota:

Si no se puede acceder al servicio de caché por algún motivo, Tekla Structures usará el almacenamiento en la nube para los cambios de modelo directamente. Esto también puede suceder cuando una operación de descarga está en curso, si se agota el tiempo de espera de la conexión al servicio de caché.

Puede ver si el servicio de caché está en uso consultando los archivos de registro ClientLog_cat.txtClientLog_dog.txt en la carpeta \Users\<user>\AppData\Local\Tekla DataSharing.

Requisitos del software y del sistema para una instalación de caché:

  • Windows Server 2008 R2 o posterior
  • .NET Framework 4.5.1

Instale un servicio de caché de la siguiente manera:

  1. Asegúrese de que dispone de un ordenador o un servidor Windows activo con suficiente espacio en disco para almacenar los datos del modelo almacenados en caché.
  2. Descargue el archivo de instalación del servicio de caché de Tekla Model Sharing en Tekla Downloads.
  3. Ejecute el archivo de instalación y siga los pasos del asistente para finalizar la instalación.
    • La carpeta de caché por defecto es C:\TeklaModelSharingCache. Si es necesario, puede cambiar la carpeta de destino.

      Asegúrese de que la carpeta de destino tenga suficiente espacio en disco para el uso estimado del servicio. El espacio en disco necesario puede variar desde unos pocos gigabytes hasta varios terabytes, en función de la cantidad de usuarios de Tekla Model Sharing y del tamaño de los modelos.

    • El número del puerto TCP/IP por defecto para el servicio de caché es 9998.

      Utilice este número de puerto cuando configure las estaciones de trabajo cliente de Tekla Structures para utilizar la caché. Este puerto es el canal principal de comunicación y control del servicio de caché.

    • El número del puerto TCP/IP por defecto para la comunicación interna es 9001.

      Este puerto se obtiene automáticamente del servicio de caché y se utiliza para la transferencia de datos real.

    Acceso de red

    Debe permitir el tráfico entrante de los puertos TCP/IP (por defecto 9001 y 9998) para el host del servicio de caché.

    Si los puertos causan conflictos u otros problemas debido a otros servicios o a un cortafuegos, puede cambiar los puertos por otros.

    El servicio de caché necesita una conexión de Internet para descargar los cambios de modelo desde el servicio compartido.

    Nota:

    Si posteriormente necesita modificar la instalación, vuelva a ejecutar el archivo de instalación TeklaModelSharingCacheService.exe y seleccione Corregir. A continuación, puede cambiar la carpeta de caché o los números de puerto establecidos previamente. Para utilizar el contenido de la carpeta de caché anterior, copie o mueva el contenido necesario a la nueva carpeta.

  4. Compruebe que se ha iniciado el servicio de caché de Tekla Model Sharing.
    • Busque Tekla Model Sharing Cache en los servicios de Windows utilizando, por ejemplo, la consola de administración del equipo compmgmt.msc o la consola de administración de los servicios services.msc.

    • Utilice el Visor de eventos de Windows para comprobar que el servicio no tiene errores y que existen mensajes de información que indican que el servicio se ha iniciado.

  5. Configure las estaciones de trabajo cliente de Tekla Structures para utilizar la caché.

    En Tekla Structures, en el menú Archivo, haga clic en Compartir > Configuración compartir.

    En el cuadro de diálogo Configuración compartir:

    • Nombre es el nombre del ordenador en el que se instala la caché. Para comprobar el nombre del ordenador, haga clic en Panel de control de Windows > Sistema y seguridad > Sistema.

    • Puerto es el número de puerto del servicio de caché que ha definido al instalar el servicio de caché. El valor por defecto es 9998.

Solución de problemas de instalación del servicio de caché

Problema Posibles soluciones

No se puede conectar con el servicio de caché desde Tekla Structures

  • Asegúrese de que el servicio de Windows Tekla Model Sharing se esté ejecutando.

  • Asegúrese de que los cortafuegos no bloquean los puertos TCP/IP configurados para Tekla Structures, como 9001 o 9998 si utiliza los puertos por defecto.

El servicio de caché no se inicia

Compruebe en el Registro de aplicaciones del Visor de eventos de Windows si hay errores.

Definición de la cuenta de inicio de sesión para el servicio de caché de Windows

En caso de que el servicio de caché necesite acceder a algunos recursos especiales, como unidades de red compartidas, debe asegurarse de que la cuenta de inicio de sesión del servicio de caché de Windows tenga permisos para acceder a esos recursos. Tenga en cuenta que la cuenta de inicio de sesión también debe tener permisos de lectura y escritura en la carpeta C:\ProgramData\Tekla\ModelSharingCache. Se recomienda utilizar la misma cuenta tanto para instalar el servicio de caché como, si es necesario, la cuenta de inicio de sesión para el servicio de caché de Windows.

Por defecto, la cuenta de inicio de sesión para el servicio de caché de Windows es la cuenta de sistema local, por lo que es posible que tenga que cambiar la cuenta:
  1. Haga clic con el botón derecho del ratón en el servicio de caché de Windows en el cuadro de diálogo Servicios.

  2. Seleccione Propiedades.

  3. En la pestaña Inicio de sesión, seleccione Esta cuenta y escriba el nombre de la cuenta y la contraseña.

  4. Haga clic en Aceptar.
