Crear planos de recorte

Los planos de recorte le permiten centrarse en los detalles necesarios del modelo. Puede crear planos de recorte seleccionando una cara del objeto o crear planos de recorte basados en la profundidad de la vista.

Crear un plano de recorte

Se pueden crear hasta seis planos de recorte en cualquier vista de modelo que muestre las caras de objetos.

  1. Al crear planos de recorte, asegúrese de utilizar una vista de modelo que muestre las caras de objeto.

    En la pestaña Vista, haga clic en Renderizar y use cualquiera de las siguientes opciones:

    • Partes estructura alambre sombreado (Ctrl+2)
    • Partes escala grises (Ctrl+3)
    • Partes render (Ctrl+4)
    • Componentes estructura alambre sombreado (Mayús+2)
    • Componentes escala grises (Mayús+3)
    • Componentes render (Mayús+4)
  2. En la pestaña Vista, haga clic en Plano recorte .
  3. Mueva el puntero del ratón sobre los objetos del modelo.

    Un símbolo verde indica las caras de objeto que puede seleccionar y con las que puede alinear el plano de recorte. La línea verde indica el lado que se recortará. Por ejemplo,

    Tenga en cuenta que la configuración de profundidad de elección de la barra de herramientas Elección afecta a las caras de objeto que puede seleccionar. Defina la profundidad de elección como 3D o Auto para seleccionar caras de objeto en todo el espacio 3D.

  4. Seleccione una cara de objeto.

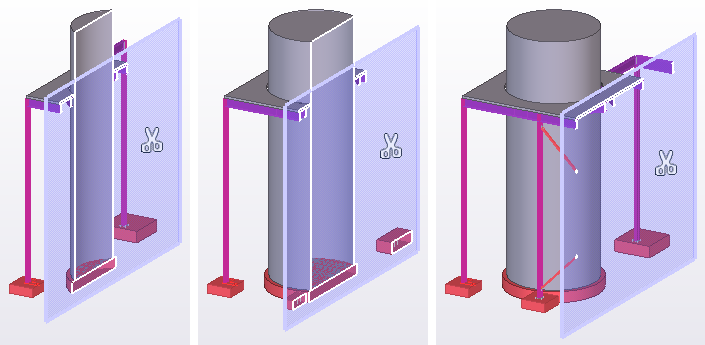

    El símbolo de plano de recorte aparece en el modelo:

  5. Repita el paso 4 para crear tantos planos de recorte como sean necesarios.
  6. Para terminar la creación de planos de recorte, pulse Esc.
  7. Para mover un plano de recorte, seleccione el símbolo de tijeras del plano de recorte y arrástrelo a una nueva ubicación.

  8. Si desea mover el símbolo de tijeras del plano de recorte a una nueva ubicación en un plano de recorte, mantenga pulsada la tecla Mayús y arrastre el símbolo.

    Esto no mueve el plano de recorte, solo el símbolo.

  9. Puede borrar los planos de clip cuando ya no los necesite.
    • Para borrar un solo plano de recorte, seleccione el símbolo de plano de recorte y pulse Supr.
    • Para borrar todos los planos de recorte en todas las vistas abiertas, haga clic en Vista > Plano recorte > Borrar todos los planos de recorte.

Crear un plano de recorte de profundidad de vista

Si los objetos del modelo no caben en las profundidades de vista del área de trabajo, puede crear planos de recorte de profundidad de vista en la barra de herramientas contextual.

Basándose en la profundidad de vista, puede, por ejemplo, aislar fácilmente una planta entera de una construcción. Los planos de recorte de profundidad de vista pueden crearse tanto en modelos nativos de Tekla Structures como en modelos de referencia y modelos de superposición.

  1. Si es necesario, modifique la profundidad de vista actual en la barra de herramientas contextual.
  2. En la barra de herramientas contextual, haga clic en Añadir o actualizar planos recorte profundidad vista .
  3. Si desea eliminar los planos de recorte de profundidad de vista, haga clic en Eliminar planos recorte profundidad vista en la barra de herramientas contextual, o haga clic en Vista > Plano recorte > Borrar todos los planos de recorte.

    Tenga en cuenta que el cuadro del área de trabajo puede tener huecos para las profundidades de vista y, cuando se trabaja con modelos de superposición, puede recortar modelos que están fuera del área de trabajo.

Limitaciones:

  • No puede mover los planos de recorte de profundidad de vista arrastrando el plano de recorte a una nueva ubicación. Esto se debe a que los planos de recorte de profundidad de vista están estrictamente unidos a la profundidad de vista.

  • Una vez que haya ajustado la profundidad de vista, haga clic en el botón Añadir o actualizar planos recorte profundidad vista para actualizar manualmente el plano de recorte de profundidad de vista.
