Espesor de línea en los dibujos
Puede definir el espesor de línea de la impresora (número pluma) en el cuadro de diálogo Imprimir dibujos, pero puede tener algunas dificultades en mostrar las líneas correctamente en el dibujo en la pantalla. Puede solucionar este problema ajustando los anchos de línea de la impresora o usando algunas configuraciones de impresora predefinidas del archivo de definición de la impresora plotdev.bin.
Cambiar espesor de línea (ancho pluma/número pluma/ancho línea) en dibujos impresos
Puede cambiar el ancho de línea para imprimir. Para ello, abra el cuadro de diálogo Imprimir Dibujos y vaya a la pestaña Propiedades Línea:
El ancho de línea base por defecto es 0.01, y esto se puede cambiar con la opción avanzada XS_BASE_LINE_WIDTH. Por ejemplo, para obtener un espesor de línea de 0.25 mm, introduzca el número 25.
Definir el espesor de línea que se muestra en pantalla
El espesor de línea que ve en el dibujo no es el espesor de línea real que obtiene en el dibujo impreso. Hay una forma de modificar cómo se muestran las líneas en el dibujo.
Para poder definir el ancho de pluma para los dibujos en un modelo de Tekla Structures:

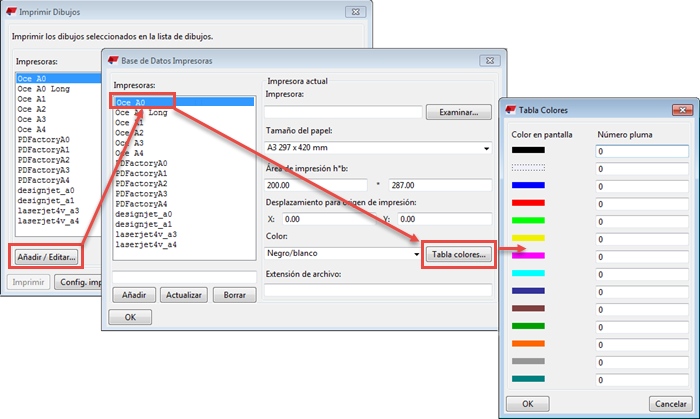

- Utilice la impresión antigua configurando la opción avanzada
XS_USE_OLD_PLOT_DIALOGcomoTRUE. - Defina la configuración de las líneas para la primera impresora de la lista.
- Utilice la impresión nueva configurando la opción avanzada
XS_USE_OLD_PLOT_DIALOGcomoFALSE - Vaya al menú Archivo y compruebe si el conmutador Anchos línea impresora impresora está activo o no. Este conmutador obtiene la configuración de la configuración del diálogo de impresión antiguo. Si el conmutador no está activo, los anchos de línea solo se muestran en el modo blanco y negro y, si está activo, se muestran para todos los modos de color.
Puede alternar entre los modos de color pulsando B.
El archivo plotdev.bin de ..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system contiene algunos espesores de línea predefinidos para la primera impresora. No son los mismos que utiliza para la impresión, a menos que use los valores por defecto del cuadro de diálogo Imprimir Dibujos.
Puede guardar el archivo de definiciones de impresora
plotdev.bin en la carpeta de modelo actual o en las carpetas de proyecto y empresa, y en la carpeta indicada por la opción avanzada
XS_DRIVE. Tekla Structures primero busca
plotdev.bin en el modelo, en las carpetas de proyecto y empresa y, a continuación, en la carpeta indicada por la opción avanzada.

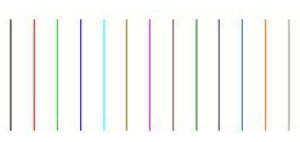

| Sin espesor de línea (número pluma) definido en plotdev.bin | Con configuraciones para ancho de línea para la primera impresora en plotdev.bin | |
| Color |
|
|
| Escala grises |
|
|
| Blanco y negro |
|
|
