Puede seleccionar si se mostrarán o no los chaflanes de borde en el dibujo, así como la forma en que se mostrarán.

1. Abra un dibujo de una parte que tenga chaflanes de borde y haga doble clic en el fondo del dibujo para abrir sus propiedades.
2. Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.
3. En el área Marcas adicionales del cuadro de diálogo de propiedades de parte, seleccione la casilla Chaflanes bordeon/off.
4. Seleccione Contorno o Exacto en la lista Representación en función del resultado deseado.

   Exacto

   Contorno

5. Guarde las propiedades de vista y haga clic en Cerrar.
6. Haga clic en Modificar.
7. Si fuese necesario, haga doble clic en un chaflán de borde y modifique el color y el tipo de línea en el dibujo.

Puede definir un tipo de línea y color por defecto para los chaflanes de borde en los dibujos.

1. En el menú Archivo, haga clic en Configuración > Opciones y vaya a la configuración Objetos dibujo.
2. Defina el color de línea por defecto.
3. Defina el tipo de línea por defecto.
4. Haga clic en OK para guardar y cerrar el cuadro de diálogo.

Puede cambiar el tipo de línea y color de los chaflanes de borde en un dibujo abierto. Esto anula la configuración de tipo y color por defecto definida en el cuadro de diálogo Opciones.

1. En el dibujo, haga doble clic en el chaflán de borde para mostrar Propiedades Chaflán Borde.
2. Seleccione el tipo y color de línea deseados.

   El color de fondo se utiliza con frecuencia para las líneas de chaflán de borde debido a que es posible que no desee imprimir los chaflanes de borde ni verlos en los dibujos a pequeña escala, pero sí poder seleccionarlos para, por ejemplo, añadir marcas de chaflán.

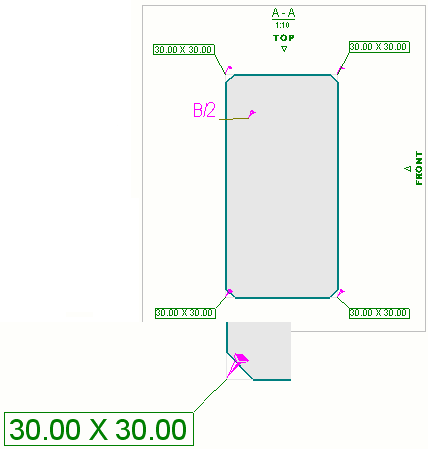

Puede añadir notas asociativas a los chaflanes de borde.

1. Abra un dibujo de una parte que tenga chaflanes de borde.
2. Modifique las propiedades de parte y las propiedades de chaflán de borde de modo que los chaflanes de borde estén visibles y puedan seleccionarse con facilidad.
3. En la pestaña Anotaciones, mantenga pulsada la tecla Mayús y haga clic en uno de los comandos del menú Nota para ir a las propiedades de la nota.
4. En las propiedades de nota asociativa, modifique las propiedades de la nota según sea necesario.
5. Seleccione Chaflán borde en la lista Contenido.
6. Añada los elementos que desea incluir en la marca de chaflán de borde.
7. Haga clic en el chaflán de borde.

   Si utiliza una línea de referencia, es preciso elegir una posición para la nota .
