Tekla Structures

Configuraciones detalladas a nivel de objeto

Además de definir propiedades de objeto y marca de dibujo automáticas, también puede definir una representación especial para marcas y objetos de construcción en dibujos y utilizar estas configuraciones detalladas en el nivel de objeto para fines específicos. Por ejemplo, puede definir que todas las columnas de un dibujo general específico se muestren en un color específico y en el resto de los dibujos generales en el color de parte por defecto.

Para crear configuraciones detalladas a nivel de objeto, primero debe definir los filtros y las propiedades de parte. Por ejemplo, en las propiedades de parte, defina el color de la parte como azul y guarde las propiedades.

Para crear configuraciones detalladas de objetos, debe tener:

  • Un filtro que seleccione los objetos que desee afectar
  • Propiedades de objeto que desee aplicar en los objetos

Crear configuraciones detalladas a nivel de objeto en un dibujo general

Para crear configuraciones detalladas a nivel de objeto en el nivel de dibujo en dibujos generales:

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Dibujo general.
  2. Haga clic en Parte y cree propiedades de parte que definan el aspecto del objeto que desee.
  3. Guarde las propiedades de parte introduciendo un nombre único en el cuadro situado junto al botón Guardar como y haga clic en él.
  4. Haga clic en Cancelar para cerrar el cuadro de diálogo.

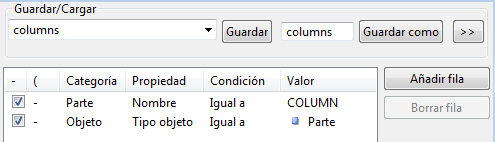

  5. En el cuadro de diálogo de propiedades de dibujo, haga clic en Filtro y cree un filtro de dibujo que seleccione los objetos que desee que tengan representación especial.

    Por ejemplo, cree un filtro que seleccione columnas.

  6. Guarde el filtro introduciendo un nombre y haga clic en Guardar como.
  7. Haga clic en Cancelar para cerrar el cuadro de diálogo.
  8. En el cuadro de diálogo de propiedades de dibujo, haga clic en Editar configuración....
  9. En el cuadro de diálogo Configuraciones a nivel de objeto para dibujo general, haga clic en Añadir fila y seleccione los filtros que se utilizarán, así como los tipos de objeto de dibujo y las propiedades de objeto de dibujo a utilizar.

    Con esto está combinando las configuraciones de filtro, tipo de objeto y propiedades de objeto en las configuraciones detalladas a nivel de objeto.

    En las configuraciones detalladas a nivel de objeto se pueden añadir varias filas.

  10. Asigne un nombre a la configuración a nivel de objeto y guárdela haciendo clic en Guardar como.

    Tenga en cuenta que no debe incluir espacios o caracteres especiales en el nombre.

  11. Haga clic en Cancelar para cerrar el cuadro de diálogo.

Ahora tiene una nueva configuración detallada a nivel de objeto para aplicar en un dibujo.

Ejemplo: aplicar configuraciones detalladas a nivel de objeto en el nivel de dibujo en un dibujo general

Previamente se han creado las propiedades de objeto de dibujo para vigas, columnas y arriostramientos, y se han guardado con nombres únicos en el cuadro de diálogo de propiedades de parte para que estas partes tengan colores diferentes. Para obtener más información sobre la creación de propiedades de objetos de dibujo, consulte las instrucciones anteriores.

Primero se creará un filtro de dibujo general; a continuación, se guardarán las configuraciones detalladas a nivel de objeto en un archivo de configuraciones y, por último, se aplicarán las nuevas configuraciones detalladas a nivel de objeto en el nivel de dibujo.

En este ejemplo, el filtro utiliza nombres de parte definidos en el modelo, al igual que en los filtros de modelado.

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Dibujo general
  2. Haga clic en Filtro en el cuadro de diálogo de propiedades de dibujo.
  3. Cree filtros por Parte - Nombre para la columna, viga y arriostramiento, y guarde la configuración mediante la opción Guardar como con nombres diferentes, como ts_columna, ts_viga y ts_arriostramiento.

  4. Haga clic en Cancelar para cerrar el cuadro de diálogo.

    Ahora ya ha creado los filtros necesarios para seleccionar las partes que desee.

  5. En el cuadro de diálogo Propiedades dibujo general, haga clic en Editar configuración....

  6. En el cuadro de diálogo Configuraciones a nivel de objeto para dibujo, seleccione los filtros, los tipos de objeto de dibujo y las propiedades de objeto de dibujo que desee utilizar:
    1. Haga clic en Añadir fila y seleccione ts_columna como Objeto de modelo (Filtro de vista de dibujo), Parte como Tipo de objeto de dibujo y columna como Configuración usada.
    2. Haga clic en Añadir fila y seleccione ts_viga como Objeto de modelo (Filtro de vista de dibujo), Parte como Tipo de objeto de dibujo y viga como Configuración usada.
    3. Haga clic en Añadir fila y seleccione ts_arriostramiento como Objeto de modelo (Filtro de vista de dibujo), Parte como Tipo de objeto de dibujo y arriostramiento como Configuración usada.
  7. Guarde la configuración a nivel de objeto detallada como gatype1 mediante la opción Guardar como.

    Se pueden utilizar las mismas configuraciones detalladas a nivel de objeto en otras propiedades generales, por lo que no es necesario crear nuevas propiedades.

  8. Haga clic en Cancelar para salir del cuadro de diálogo.
  9. Abra un dibujo general creado y haga doble clic en el fondo del dibujo para abrir las propiedades de dibujo.
  10. Haga clic en Editar configuración....
  11. Cargue la configuración a nivel de objeto que haya creado (en este ejemplo se utiliza gatype1) y haga clic en Cargar.
  12. Haga clic en Aceptar.
  13. Haga clic en OK.
  14. Asegúrese de que Usar configuraciones detalladas a nivel de objeto esté establecido en .
  15. Haga clic en Modificar para aplicar los cambios en el dibujo.
  16. Confirme los cambios a nivel de objeto detallados haciendo clic en en el cuadro de mensaje Las configuraciones a nivel de objeto han cambiado..

Nota:

Si una fila del cuadro de diálogo Configuraciones a nivel de objeto para vista se muestra en rojo, en la carpeta \attributes de la carpeta del modelo actual falta el archivo de propiedades de objeto definido para Configuración usada o el archivo de filtro definido para Objeto de modelo (Filtro de vista de dibujo). A continuación se muestra un ejemplo:

Crear configuraciones detalladas a nivel de objeto en dibujos de unidad de colada

Antes de crear configuraciones detalladas a nivel de objeto, cree las propiedades de la parte y los filtros necesarios. Por ejemplo, en las propiedades de armadura, defina el color en rojo y guarde las propiedades. Puede crear configuraciones detalladas a nivel de objeto de la misma manera en dibujos de parte y de conjunto:

Para crear configuraciones detalladas a nivel de objeto en el nivel de vista:

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Dibujo unidad colada.
  2. Haga clic en Creación vista y en el botón Propiedades vista.
  3. Haga clic en Parte en el árbol de opciones y cree propiedades de parte que definan el aspecto del objeto que desee.
  4. Guarde las propiedades de parte introduciendo un nombre único en el cuadro situado junto al botón Guardar y haga clic en él.
  5. Haga clic en Filtro en el árbol de opciones y cree un filtro de vista que seleccione los objetos que desee que tengan una representación especial.

    Por ejemplo, cree un filtro que seleccione armaduras en las clases 100 y 101.

  6. Guarde el filtro introduciendo un nombre en el cuadro en la parte superior y haga clic en Guardar.
  7. Haga clic en Propiedades vista en el árbol de opciones y haga clic en Editar configuración....
  8. En el cuadro de diálogo Configuraciones a nivel de objeto para vista, haga clic en Añadir fila y seleccione los filtros que se utilizarán, así como los tipos de objeto de dibujo y las propiedades de objeto de dibujo a utilizar.

    Con ello, está combinando las configuraciones de filtro, tipo de objeto y propiedades de objeto en las configuraciones detalladas a nivel de objeto.

    Puede añadir varias filas.

  9. Asigne un nombre a la configuración a nivel de objeto detallada (aquí class_100) y guárdelas haciendo clic en Guardar como.

    Tenga en cuenta que no debe incluir espacios o caracteres especiales en el nombre.

  10. Haga clic en Cancelar para cerrar el cuadro de diálogo.

Ahora tiene una nueva configuración detallada a nivel de objeto para aplicar en un dibujo.

Ejemplo: aplicar configuraciones detalladas a nivel de objeto en el nivel de vista en un dibujo de unidad de colada

En este ejemplo, se definirán configuraciones detalladas a nivel de objeto para anclajes de elevación en un dibujo de unidad de colada.

Previamente se han creado propiedades de objeto de dibujo para los anclajes de elevación de modo que usen colores distintos. Para obtener más información sobre la creación de propiedades de objetos de dibujo, consulte las instrucciones anteriores.

Primero se creará un filtro de vista de dibujo de unidad de colada; a continuación, se guardarán las configuraciones detalladas a nivel de objeto en un archivo de configuraciones y, por último, se aplicarán las nuevas configuraciones detalladas a nivel de objeto en una vista.

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Dibujo unidad colada.
  2. Haga clic en Creación vista y en el botón Propiedades vista.
  3. Haga clic en Filtro en el árbol de opciones.

  4. Cree un filtro mediante Armadura - Clase e introduzca el valor 100 101.

  5. Guarde el filtro como class100filter y haga clic en Guardar.

    Ahora ya tenemos el filtro necesario para seleccionar las armaduras.

  6. Haga clic en Propiedades vista en el árbol de opciones y haga clic en Editar configuración....

  7. En el cuadro de diálogo Configuraciones a nivel de objeto para vista, seleccione el filtro, el tipo de objeto de dibujo y las propiedades de objeto de dibujo que se utilizarán:
    1. Haga clic en Añadir fila y defina los valores siguientes:

      Objeto de modelo (Filtro de vista de dibujo): class100filter

      Tipo de objeto de dibujo: Armadura

      Configuración usada: class100

  8. Guarde la configuración a nivel de objeto detallada como class_100 mediante la opción Guardar como.

    Se pueden utilizar las mismas configuraciones detalladas a nivel de objeto en otras propiedades de dibujo de unidad de colada, por lo que no es necesario crear nuevas propiedades.

  9. Haga clic en Cancelar para cerrar el cuadro de diálogo.
  10. Cree un dibujo de unidad de colada que contenga los anclajes de elevación y abra el dibujo.
  11. Haga doble clic en la vista de marco para abrir el cuadro de diálogo Propiedades vista.
  12. Haga clic en Editar configuración....
  13. Cargue la configuración a nivel de objeto que haya creado (en este ejemplo, class_100) y haga clic en Cargar.
  14. Haga clic en OK.
  15. Asegúrese de que Usar configuraciones detalladas a nivel de objeto esté establecido en .
  16. Haga clic en Modificar para aplicar los cambios en la vista.
  17. Confirme los cambios a nivel de objeto detallados haciendo clic en en el cuadro de mensaje Las configuraciones a nivel de objeto han cambiado..

    Los anclajes de elevación ahora tienen otro color, el color rojo.

Nota:

Si una fila del cuadro de diálogo Configuraciones a nivel de objeto se muestra en rojo, el archivo de propiedades de objeto definido en el cuadro Configuración usada o el archivo de filtro definido en el cuadro Objeto de modelo (Filtro dibujo) falta en la carpeta \attributes en la carpeta del modelo actual. A continuación se muestra un ejemplo:
