Copiar un dibujo en una hoja nueva

Puede copiar un dibujo en una hoja nueva. Esto es útil, por ejemplo, si desea tener la misma disposición y las mismas vistas que en el dibujo original, pero resaltando algo más en la nueva hoja de dibujo.

  1. En la pestaña Dibujos e informes, haga clic en Gestión documentos.
  2. Seleccione el dibujo que desea utilizar como original para la copia.
  3. Haga clic con el botón derecho y seleccione Crear dibujos > Copiar en hoja nueva.

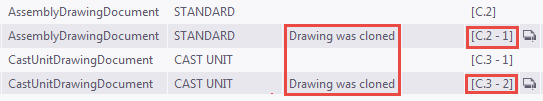

    Tekla Structures copia el dibujo original en una hoja nueva y asigna al dibujo copiado un número de hoja nuevo.

  4. Abra la nueva hoja de dibujo, haga los cambios necesarios y guárdela.
Nota:

Si usa el comando Recrear (Mayús+R) para el dibujo copiado en Gestión documentos, Tekla Structures le preguntará si desea volver a copiar el dibujo desde el dibujo original. Si responde afirmativamente, la hoja de dibujo copiada previamente se sustituirá por una nueva copia del dibujo original seleccionado previamente.
