En el cuadro de diálogo Configuración Plano, puede definir y modificar la configuración de plano relacionad con el trabajo actual de gestión de proyecto.

1. Abrir el módulo Gestión de Proyectos.

   Se está creando un nuevo trabajo o modificando uno existente en el cuadro de diálogo Proyecto.

2. Hacer clic en Configuraciones de Planos.

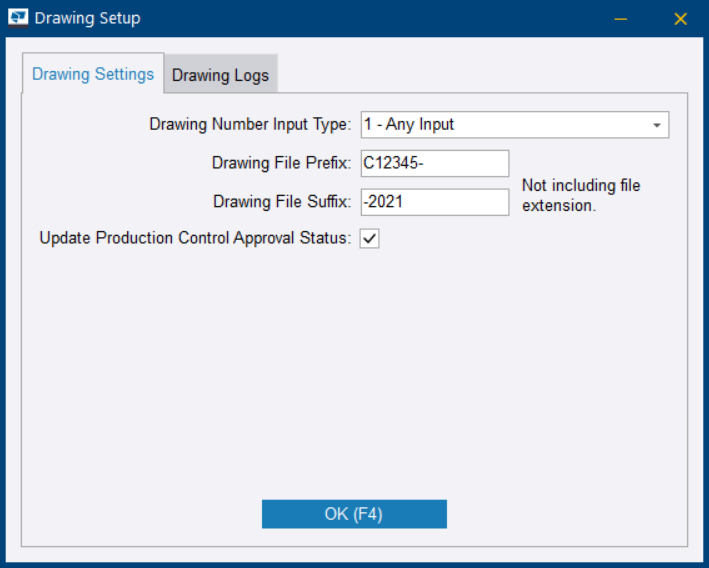

   Se abre el cuadro de diálogo Configuración de plano.



3. En la pestaña Configuración de plano, definir cualquiera de las siguientes configuraciones:

   Opción	Descripción
   Tipo captura de número de plano	Permite seleccionar el formato de captura para los números de plano.
   Prefijo de archivo de plano/Sufijo de archivo de plano	De forma predeterminada, Tekla PowerFab espera que los nombres de los archivos de plano coincidan con los números de plano. Prefijo/sufijo de archivo de plano permite determinar el prefijo/sufijo que aparece en los nombres de todos los archivos de plano que se importan. Determinar un Prefijo/sufijo de archivo de plano es opcional. Sin embargo, puede ayudar a asegurarse de que los archivos correctos se importen desde la carpeta seleccionada. Ejemplo de prefijo: Los archivos de plano pueden consistir en el número de trabajo seguido de un guion y el número de plano. En este caso, el plano 100 podría llamarse C12345-100.pdf. En consecuencia, el prefijo del archivo de plano sería C12345-. Ejemplo de sufijo: Los archivos de plano pueden incluir un número de revisión después del número de plano. En este caso, el nombre del archivo de la primera revisión del plano 100 podría ser C12345-100-r1.pdf. En consecuencia, el sufijo sería -r1. Tener en cuenta que la extensión del nombre del archivo no se incluye en el sufijo del archivo de plano. Si el prefijo/sufijo del archivo de plano varía, puede usarse un asterisco (*) como comodín. Ejemplo de prefijo: Si el prefijo de algunos archivos de plano que se desea importar no era C12345, puede establecerse el prefijo del archivo de plano en *-. Ejemplo de sufijo: Si algunos archivos de plano tienen números de revisión diferentes, puede establecerse el sufijo del archivo de plano en -r*.
   Actualizar estatus de aprobación de control de producción	Al seleccionarse, los estados de aprobación de los planos de taller usados en Control de producción se actualizan automáticamente.

4. Para guardar la configuración y cerrar el cuadro de diálogo, hacer clic en OK.
