Gestión de cambios en un trabajo de control de producción

Es posible ver y evaluar el impacto de los cambios causados por la importación de planos o listas de materiales nuevos o revisados a Tekla PowerFab. También puede iniciar la herramienta de comparación de modelos Trimble Connect para visualizar los cambios en el modelo del proyecto.

Antes de la importación propiamente dicha, se puede ver un resumen de los cambios y decidir si los acepta, los rechaza o los guarda para más tarde.

Cuando los cambios se guardan para más tarde, se ponen en espera para que otra persona pueda revisarlos y decidir la acción apropiada. Cuando un plano está detenidos, no se puede trabajar en él hasta que el cambio haya sido revisado y procesado.

Para obtener instrucciones sobre cómo importar archivos, consulte Importar archivos a un trabajo de control de producción.

Ver el resumen de revisiones

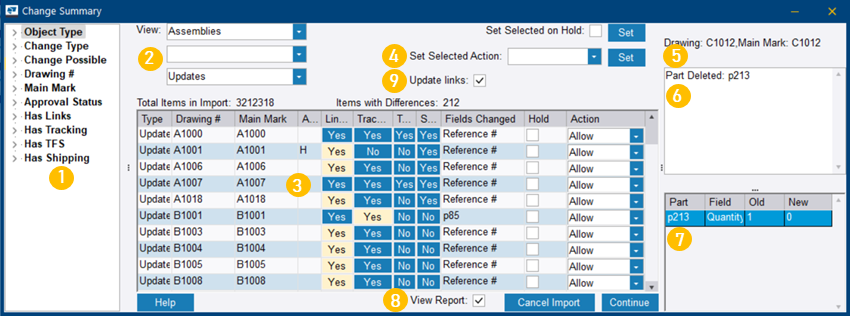

Cuando se importan archivos y se encuentran revisiones, se abre el cuadro de diálogo Resumen de cambios.

(1) Árbol de navegación: Es posible reducir la lista de ítems mostrados.

Tipo de objeto: Ensamble (predeterminado), Plano, Todo
Tipo de cambio: Actualizar (predeterminado), Adición, Todos

Si no hay actualizaciones de ensamble en el trabajo, es posible ver todos los cambios de todos los ítems.

(2) Ver: Una forma alternativa de seleccionar el tipo de objeto (Ensambles predeterminados), Solo cambios críticos, y cambiar el tipo (Cambios predeterminados)

(3) La lista de cambios

Colores:
- Rojo: Actualización no posible
- Amarillo: Destaca los impactos si se realiza la importación
Tipo: Tipo de cambio
# Plano: Número de plano
Marca principal: Si la línea representa un plano, esta celda está en blanco. Entonces se muestra el estatus de aprobación. IH significa "Importación retenida".
Botones:
- Enlazado: Sí aparece si el ítem material en el trabajo está vinculada a una requisición, órdenes de compra o inventario, por ejemplo. Al hacer clic en el botón, se abre el cuadro de diálogo del material Campo de golf y se muestran los detalles de la marca correspondiente.
- Seguimiento: Sí aparece si algo en el ensamble tiene entradas de seguimiento de piezas.
- SDE: Sí aparece si algo en el ensamble ha salido de existencia.
- Embarcado: Sí aparece si algo del ensamble está en una carga.
Detenido: Cuando se selecciona, pone el ítem seleccionado detenidos y pone el Estatus de aprobación en IH (Retención de Importación).
Acción: Permite seleccionar y establecer la acción deseada para las partidas seleccionadas
- Permitir implementa los cambios una vez finalizada la importación. Es posible seleccionar Permitir solo si se pueden realizar los cambios. Los cambios se aplican a la lista de materiales de Control de producción y los planos de ensamble asociados se actualizan en la bitácora de planos.
  Para los cambios que no se pueden realizar, solo se puede seleccionar Guardar para después o Prevenir.
- Guardar para después guarda los cambios y detiene los ítems seleccionados para que puedan ser revisados.
- Prevenir rechaza los cambios.
Consejo: Para personalizar la cuadrícula, hacer clic con el botón derecho y seleccionar Personalizar tabla.

(4) ítems de edición rápida: Permiten seleccionar y aplicar acciones para varias filas a la vez.

Establecer selección detenida: Permite detener los ítems seleccionados.
Cambiar selección a : Permite seleccionar Permitir, Prevenir, o Guardar para después en la columna Acción para los ítems seleccionados.

(5) Seleccionar ensamble en el modelo: con esta función, puede iniciar la herramienta de comparación de modelos de Trimble Connect

(6) Resumen de los cambios

(7) Detalles relativos a los cambios

(8) Seleccione esta opción para crear y abrir un reporte de resumen de cambios de control de producción.

(9) Actualizar enlaces para piezas extendidas: Seleccione esta opción para actualizar los enlaces durante el ciclo de importación si la longitud del material se ha ampliado. La casilla de verificación aparece cuando se selecciona Mostrar opción para actualizar enlaces para piezas extendidas en Control de producción Standards de la empresa. Consulte Ajustes Importación en Definir los ajustes estándar de la empresa para Control de producción.

Gestionar cambios

Al importar dibujos revisados o listas de materiales, puede revisar los cambios y seleccionar las acciones posteriores en el cuadro de diálogo Resumen de cambios.

En el árbol de navegación o en los menús Ver, seleccionar el tipo de objeto y el tipo de cambio.
Seleccionar uno o más cambios.

Consejo:
Para seleccionar varios ítems, mantener presionada la tecla Ctrl.

Para seleccionar un rango de Ítems subsiguientes, mantener presionada la tecla Shift.
Para revisar el impacto de un cambio, hacer clic en uno de los siguientes botones (opcional):
- Enlazado: Sí aparece si el ítem material en el trabajo está vinculada a una requisición, órdenes de compra o inventario, por ejemplo. Al hacer clic en el botón, se abre el cuadro de diálogo del material Campo de golf y se muestran los detalles de la marca correspondiente.
- Seguimiento: Sí aparece si algo en el ensamble tiene entradas de seguimiento de piezas.
  Al hacer clic en este botón, se abre el cuadro de diálogo Estatus de producción.
- SDE: Sí aparece si algo en el ensamble ha salido de existencia. Al hacer clic en este botón, se abre el cuadro de diálogo Estatus de producción.
- Embarcado: Sí aparece si algo del ensamble está en una carga.
  Al hacer clic en este botón, se abre el cuadro de diálogo Estatus de producción.
Seleccione una de las siguientes opciones en Acciones:
- Para implementar el cambio, seleccione Permitir. Esto elimina automáticamente el indicador detenidos.
- Para posponer la aplicación del cambio o pedir a otra persona que lo revise, seleccione Guardar para después. El ítem se detiene.
- Para rechazar el cambio, seleccione Prevenir.
Consejo: Si ha seleccionado varios Ítems, puede detenerlos seleccionando Establecer seleccionado detenido o seleccionar una acción para todos los ítems seleccionados en Establecer acción seleccionada.
Para completar la importación de los cambios con los valores seleccionados, hacer clic en Continuar.

Durante la importación, pueden producirse cambios que afecten a los ítems que se están importando. A continuación, el botón Continuar cambia a Reintentar.

Al hacer clic en Reintentar, se vuelven a cargar todos los cambios y se informa del nuevo estatus de los mismos.
Para confirmar la acción, seleccionar una opción adecuada.

Administrar los cambios pendientes en un trabajo

Para obtener una descripción general de los trabajos que tienen cambios pendientes, es posible personalizar la cuadrícula en Seleccionar <Módule> Trabajo para incluir la columna Tiene cambios pendientes.

Ver Personalizar el diseño de un cuadro de diálogo.

Abrir un trabajo.

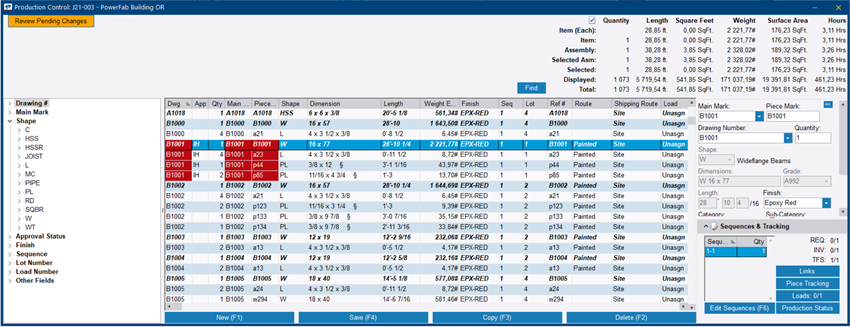

Si hay cambios que se han guardado para más tarde, el cuadro de diálogo muestra el botón Revisiones pendientes.

El color rojo indica los ítems que están detenidos. El estatus IH en la columna Aplicación significa "Importación detenida".
Para ver los cambios que se han guardado para más tarde, realizar una de las siguientes acciones:
- Hacer clic en Revisiones pendientes.
- En la pestaña Control de producción, ir a Revisar > Cambios pendientes.
Se abre el cuadro de diálogo Revisiones pendientes que muestra el resumen de los cambios.
Para revisar el impacto de un cambio, hacer clic en uno de los siguientes botones (opcional):
- Enlazado: Sí aparece si el ítem material en el trabajo está vinculada a una requisición, órdenes de compra o inventario, por ejemplo. Al hacer clic en el botón, se abre el cuadro de diálogo del material Campo de golf y se muestran los detalles de la marca correspondiente.
- Seguimiento: Sí aparece si algo en el ensamble tiene entradas de seguimiento de piezas. Al hacer clic en este botón, se abre el cuadro de diálogo Resumen de estación.
  Es posible cambiar la información de seguimiento de piezas para este ensamble.
- SDE: Sí aparece si algo en el ensamble ha salido de existencia. Al hacer clic en este botón, se abre el cuadro de diálogo Detalles SDE.
  Es posible anular o actualizar la SDE para esta parte.
- Embarcado: Sí aparece si algo del ensamble está en una carga. Al hacer clic en este botón, se abre el cuadro de diálogo Cargas.
  Es posible eliminar la parte o el ensamble de la carga.
Seleccione una de las siguientes opciones en Acciones.
- Para implementar el cambio, seleccione Permitir.
- Para posponer la aplicación del cambio o pedir a otra persona que lo revise, seleccione Guardar para después. El ítem permanece detenido y en Revisiones pendientes.
- Para eliminar el cambio, seleccionar Eliminar.
Consejo: Si ha seleccionado varios Ítems, puede detenerlos seleccionando Establecer seleccionado detenido o seleccionar una acción para todos los ítems seleccionados en Establecer acción seleccionada.

Ver cambios en Trimble Connect

Puede ver los cambios en Trimble Connect. El modelo de comparación creado puede interactuar con la vista de gestión de cambios a nivel de ensamble y de pieza.

Nota: Esta función solo es compatible con la importación basada en PowerFab-eXchange.

Antes de comenzar, asegúrese de contar con lo siguiente:

Tekla PowerFab 2023i o posterior instalado. Consulte Descargar Tekla PowerFab y Instalar Tekla PowerFab.
Trimble Connect instalado. Ver Instalar Trimble Connect.
Un trabajo de control de producción con importación de revisión (cambio de material) con el formato Tekla PowerFab eXchange. Consulte también Tekla PowerFab Exchange.
Un proyecto Trimble Connect creado y enlazado al trabajo. Usar Trimble Connect con un trabajo de control de producción

El siguiente procedimiento es un ejemplo práctico. Sus propios resultados dependen de su proyecto y situación, por ejemplo.

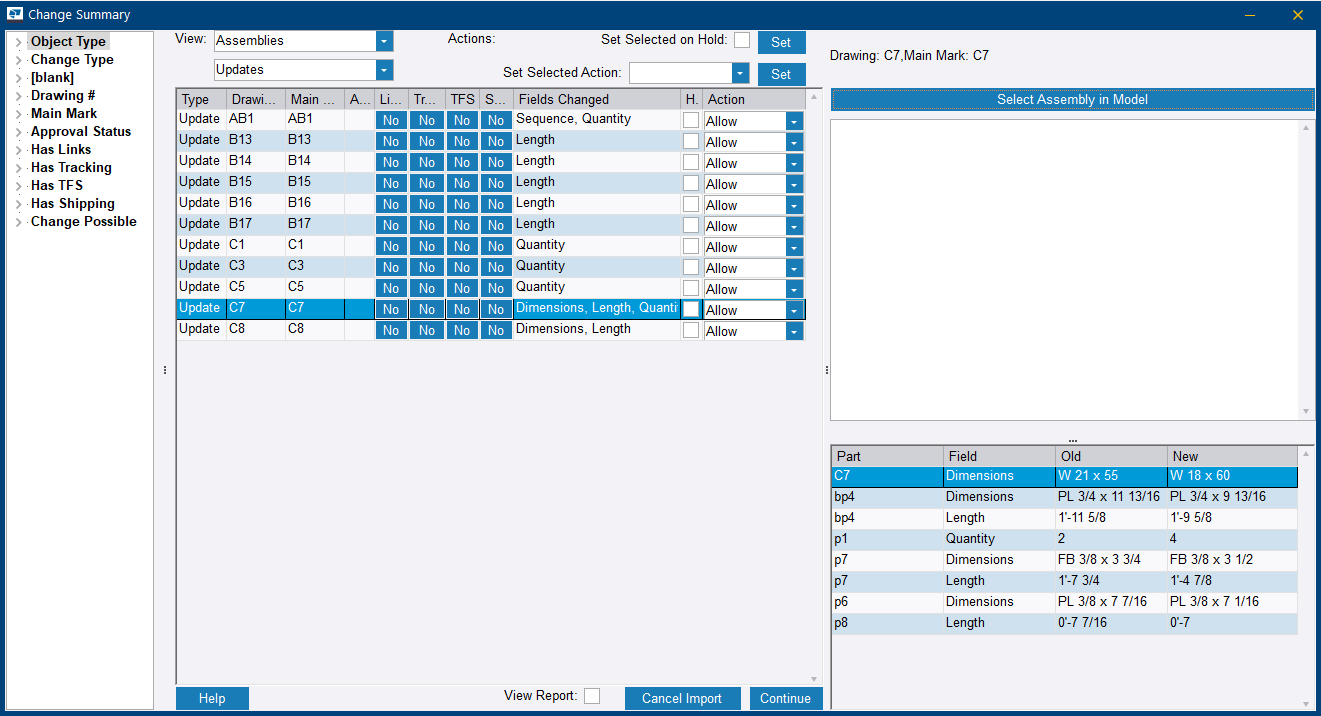

Si se han importado los archivos, se abre el cuadro de diálogo Resumen de cambios.

Para iniciar la herramienta de comparación de modelos de Trimble Connect, haga lo siguiente:

Resalte el ensamble de su elección.
Realizar una de las siguientes acciones:
- Haga clic en Seleccionar ensamble en el modelo.
- Haga clic con el botón derecho del mouse en el ensamble seleccionado y seleccione la acción adecuada en la lista que se abre.

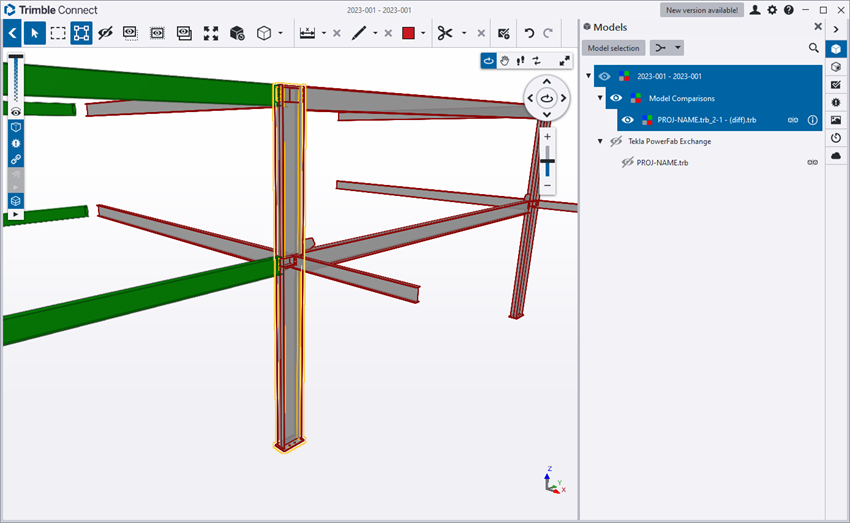

El modelo de Trimble Connect se abre con el objeto seleccionado resaltado y muestra los cambios.

Contornos rojos: Modelo anterior, ensamble anterior o propiedades de pieza

Gris: Modelo actual revisado, ensamble actual revisado o propiedades de pieza

Ver reporte de cambios

En el cuadro de diálogo Resumen de cambios, seleccionar Ver reporte.
Hacer clic en Continuar.

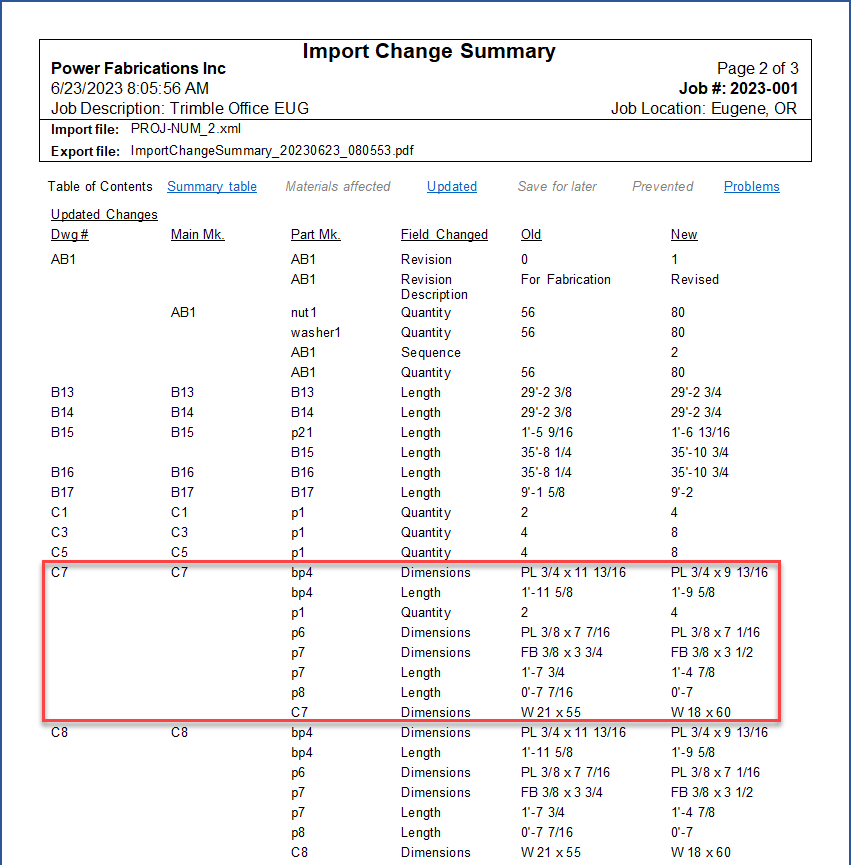

El reporte sobre los cambios se abre en Visor de Reporte Tekla PowerFab. Se guarda de manera automática en Índice del Documento.

También puede encontrar la ubicación del reporte al final del archivo de registro.

Consulte también Archivos de importación de ejemplo de hojas de cálculo de Excel.
