1. Ir a Mantenimiento > Ajustes de integración > Controlled Automation - SICAM.

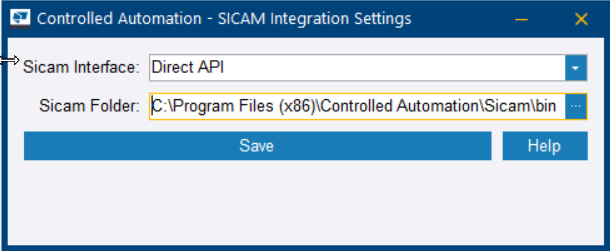

   El cuadro de diálogo Controlled Automation - Ajustes Integración SICAM se abre.



2. Seleccionar la interfaz y carpeta de SICAM deseadas.
3. Hacer clic en Guardar.

Una orden de trabajo es una solicitud de nesting o multing. Una orden de trabajo contiene los archivos CNC que se cortarán y el inventario disponible y ordenable en el que puede realizar nesting de materiales.

1. Abrir una lista preliminar, trabajo de presupuestos o control de producción, una requisición o una orden de compra.
2. Hacer clic en la pestaña de cinta contextual.

   Por ejemplo, si está trabajando en un trabajo de lista preliminar, haga clic en la Pestaña Lista Preliminar.

3. En el menú, seleccione Combinar.
4. En el cuadro de Seleccionar Ejecución de Combinación diálogo, haga clic en la opción de combinación deseada para seleccionarla.
   Las opciones son:

   • Mult.: combina ítems lineales como vigas y ángulos.
   • Nest.: combina ítems con área, como placas o rejillas.
   • Mult. y nest.: combina todos los ítems.
5. En la esquina inferior izquierda del Filtros de Ejecución de Combinación cuadro de diálogo, haga clic en Optimizaciones.
6. Según los Ítems que se combinarán, realice una de las siguientes acciones o ambas:
   • En la pestaña Ajustes de multing - Material lineal, establezca Software de multing en Sicam.

   • En la pestaña Ajustes de nesting de placas, establezca Software de nesting de placas en Sicam.

7. Hacer clic en Guardar.
8. Para combinar los materiales, hacer clic en el botón en la parte inferior del cuadro de diálogo Filtros de Ejecución de Combinación o presionar F4.

   En el cuadro de Resultados de la Ejecución ce Combinación diálogo, todas las partes se muestran como no combinadas.

9. Hacer clic en Guardar ejecución de combinación.
10. Hacer clic en la pestaña Ejecución de Combinación.
11. En el menú,, ir a Exportar Partes para nesting y seleccionar una de las siguientes opciones:

    Para exportar la información de multing y nesting…	Hacer esto
    A la carpeta de SICAM como un archivo XML	Seleccionar Exportar Archivo a Sicam. En el cuadro de Exportar Partes para combinación diálogo, ajuste la configuración según sus necesidades: Para incluir los materiales del inventario existente en la exportación, seleccionar la casilla de verificación Incluir el inventario disponible. Para incluir en la exportación los materiales de inventario que están en la orden, seleccionar Incluir el inventario ordenable. En la lista Archivos CNC, seleccionar cómo desea incluir los archivos CNC en la exportación. Hacer clic en Exportar partes. En el cuadro de Guardar Como diálogo, busque y seleccione la carpeta en la que desea guardar el XML archivo. Hacer clic en Guardar. El archivo XML se exporta a la carpeta seleccionada. Puede ver el progreso de la exportación en el Estatus cuadro de diálogo. Cuando la exportación haya finalizado, puede hacer clic en OK. Cuando finalice la exportación, puede importar el archivo de XML a SICAM de manera manual.
    Directamente a SICAM	Seleccionar Exportar Directo a Sicam. La información de multing y nesting se abre directamente en SICAM.

    Ahora, puede realizar el multing y nesting de materiales en SICAM.

12. Guardar los multing y los nesting, y registre los materiales de multing y nesting en Tekla PowerFab.

    Para obtener instrucciones detalladas, ver la documentación SICAM.

1. Ir a Mantenimiento > Control de producción > Listas de Corte.

   El cuadro de diálogo Seleccionar trabajos de control de producción se abre.

2. Seleccionar los trabajos cuyas listas de corte quiere ajustar.

   Para seleccionar varios ítems, mantener presionada la tecla Ctrl.

   Para seleccionar un rango de Ítems subsiguientes, mantener presionada la tecla Shift.

3. Hacer clic en los botones de flecha para mover los trabajos a Incluido.

   El cuadro de diálogo Listas de Corte se abre.

4. Seleccionar la lista de corte.
5. En la parte inferior del cuadro de diálogo, haga clic en Enviar Lista de Corte.
6. Seleccionar Sicam.
7. Busque y seleccionar la carpeta en la que quiera guardar los detalles de corte generados y los archivos de CNC.
8. Hacer clic en OK.
