Peddinghaus Raptor: Cortar materiales

Puede enviar una lista de corte de Tekla PowerFab a Peddinghaus Raptor para cortar. De este modo, no es necesario introducir piezas para cortar en ambos software.

Configurar Tekla PowerFab para funcionar con Peddinghaus Raptor

Vaya a Mantenimiento > Ajustes de integración > Peddinghaus.

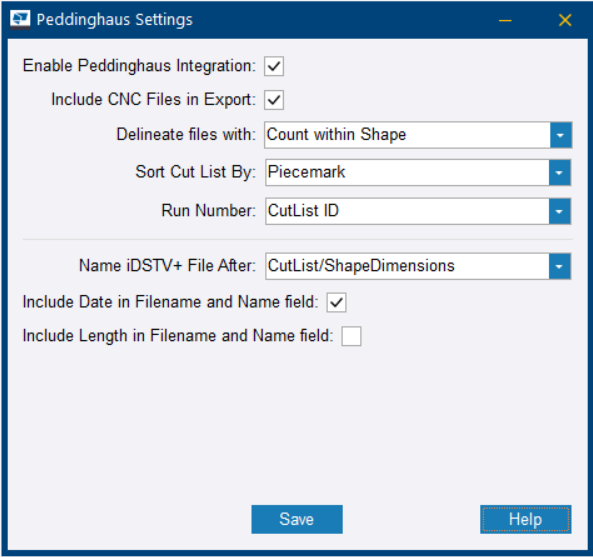

El cuadro de diálogo Ajustes de Peddinghaus se abre.
Seleccionar la casilla de verificación Habilitar integración de Peddinghaus.
Defina los ajustes de exportación de la lista de corte para Peddinghaus Raptor.
Hacer clic en Guardar.

Enviar lista de corte a Peddinghaus Raptor

Ir a Mantenimiento > Control de producción > Listas de Corte.

El cuadro de diálogo Seleccionar trabajos de control de producción se abre.
Hacer clic en las flechas para mover los trabajos cuyas listas de corte se deseen ajustar a la lista Incluido.

Para seleccionar varios ítems, mantener presionada la tecla Ctrl.
Para seleccionar un rango de Ítems subsiguientes, mantener presionada la tecla Shift.
Hacer clic en Aceptar.

Se abre el cuadro de diálogo Listas de Corte.

Vea también Acceso a cuadro de diálogo Listas de Corte.
Seleccionar la lista de corte.
En la parte inferior del cuadro de diálogo, hacer clic en Enviar Lista de Corte.
Haga clic en DSTV+.

El cuadro de diálogo Guardar Como se abre.
Busque y seleccione la carpeta en la que quiera guardar los detalles de corte generados y los archivos de CNC.
Hacer clic en Guardar.

El cuadro de diálogo Estatus se abre. Puede ver el progreso de la exportación.
Cuando finalice la exportación, haga clic en OK.

Los archivos se exportan a la carpeta seleccionada.

Ahora puede importar la lista de corte a Peddinghaus Raptor y cortar los materiales.

Para obtener más información, consulte Integración de Peddinghaus Raptor.
