Ajustar códigos de trabajo

Tekla PowerFab Tekla PowerFab GO
Modificado: 18 Sep 2024
2025i
Tekla PowerFab

Ajustar códigos de trabajo

Los códigos de trabajo agrupan las operaciones de mano de obra junto con las fórmulas. También se pueden agregar más códigos de trabajo para la mano de obra común, como agregar clips inclinados para conexiones atornilladas. En el módulo Presupuestos, puede utilizar un código de mano de obra para un elemento seleccionándolo en la lista Tipo.

Para obtener una representación visual de los códigos de trabajo precargados, consulte Códigos de mano de obra.

Para acceder al cuadro de diálogo Mantenimiento del código de trabajo, realizar las siguientes acciones:

  1. Hacer clic en la pestaña Mantenimiento.
  2. En el menú, seleccione Presupuestos > Mantenimiento de mano de obra > Códigos de trabajo.

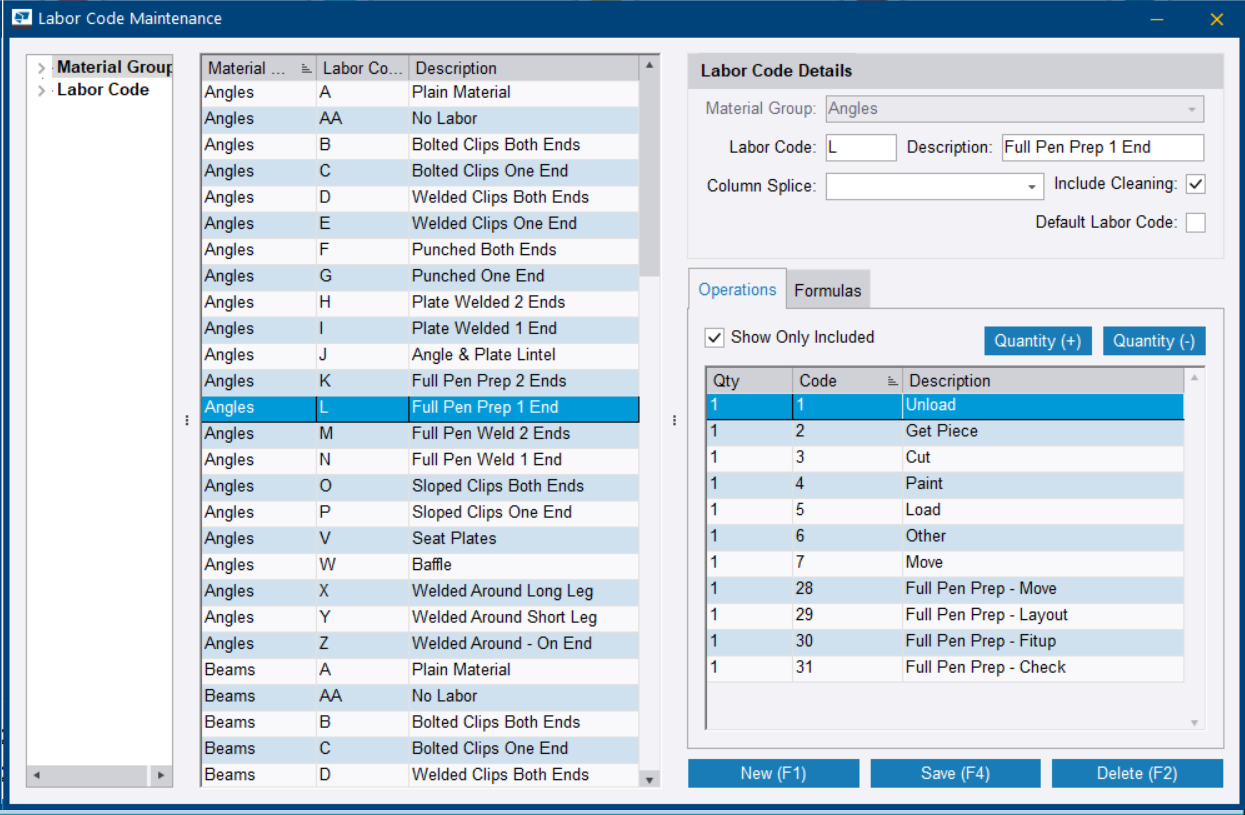

El cuadro de diálogo Mantenimiento del código de trabajo se abre.

Los códigos de trabajo siempre son usados por ciertos grupos de materiales o tipos de perfiles. Los códigos de trabajo pueden verse por grupo de materiales desplazándose por la lista de códigos de trabajo.

En la sección Operaciones, se puede establecer el número de veces que se realiza una operación dentro del código de trabajo o el número de veces que se ingresan los datos de trabajo de las normas laborales para cada ítem. Cuando la columna Cant está en blanco, la operación no pertenece al código de trabajo seleccionado.

En la sección Fórmulas, se pueden ver las fórmulas aplicadas para calcular los tiempos de soldadura, quemadura, taladrado y punzonado junto con los tiempos de mano de obra empleados para los clips estándar. Después se puede establecer el número de veces que se aplica una fórmula. Cuando la columna Cant está en blanco, la fórmula no se aplica.

Cambiar el código de trabajo predeterminado para un grupo de materiales

  1. Desplazarse para encontrar el grupo de materiales.
  2. Desplazarse para buscar y seleccionar el código de trabajo que desea establecerse como opción predeterminada.
  3. Seleccione la casilla de verificación Código de trabajo predeterminado.
  4. En la parte inferior del cuadro de diálogo, haga clic en Guardar.
El código de trabajo seleccionado ahora se usará por defecto para el grupo de materiales en el módulo Presupuestos.

Añadir un nuevo código de trabajo

  1. En la parte inferior del cuadro de diálogo Nuevo, hacer clic en Mantenimiento del código de trabajo.
  2. En la lista Grupo de material, seleccionar el material para el que se agrega el nuevo código.

    El código de trabajo solo estará disponible para el grupo de material seleccionado.

  3. Escribir una abreviatura y una descripción del código de trabajo.
  4. Si se desea agregar un empalme de columna al código de trabajo, seleccionar una opción en la lista Empate de columna.
  5. Para incluir la limpieza en el código de trabajo, seleccione la casilla de verificación Incluir limpieza.
  6. Para configurar el código de trabajo nuevo como el código predeterminado para el grupo de materiales, seleccione la casilla de verificación Código de trabajo predeterminado.
  7. En la pestaña Operaciones, asegúrese de que las operaciones necesarias estén incluidas en el código de trabajo.

    Si es necesario, usar los botones Cantidad (+) y Cantidad (-) sobre la lista para sumar o restar el número de operaciones.

  8. En la pestaña Fórmula, asegurarse de que se apliquen las fórmulas necesarias.

    Si es necesario, usar los botones Cantidad (+) y Cantidad (-) sobre la lista para sumar o restar el número de fórmulas.

  9. Hacer clic en Agregar.

El nuevo código de trabajo se crea y se vuelve disponible en el módulo Presupuestos.

Sumar o restar operaciones y fórmulas.

  1. Desplácese para buscar y seleccionar el grupo de materiales.
  2. Desplazarse para buscar y seleccionar el código de trabajo.
  3. Seleccionar la operación o fórmula cuya cantidad se necesite modificar en el código de trabajo.
  4. Encima de la lista, hacer clic en Cantidad (+) o Cantidad (-) para cambiar la cantidad.
  5. Hacer clic en Guardar.

Agregar empalmes de columna a un código de trabajo

Se pueden aplicar empalmes de columna a cualquier código de trabajo. Tekla PowerFab calcula automáticamente el tiempo de mano de obra usado en el empalme de la columna.

  1. Desplácese para buscar y seleccionar el grupo de materiales.
  2. Desplazarse para buscar y seleccionar el código de trabajo.
  3. En la lista Empate de columna, seleccionar el tipo de empalme de columna que se necesite usar para el código de trabajo.
  4. Hacer clic en Guardar.

Los empalmes de columna se agregan al código de trabajo.

Tener en cuenta que los materiales de empalme necesarios deben agregarse manualmente en el módulo Presupuestos.

Añadir limpieza a un código de trabajoes

  1. En la lista Grupo de material, seleccionar el grupo de materiales.
  2. En la lista Código de trabajo, seleccionar el código de trabajoes.
  3. Seleccionar la casilla de verificación Incluir limpieza.
  4. Hacer clic en Guardar.

Añadir, modificar y eliminar fórmulas

  1. Hacer clic en la pestaña Mantenimiento del código de trabajo.
  2. En el menú, seleccione Mantenimiento de fórmula.

    El cuadro de diálogo Mantenimiento de fórmula se abre. Las fórmulas existentes se muestran en la lista de la izquierda del cuadro de diálogo.

    Cada tipo de fórmula incluye opciones de cantidad, soldadura, espesor y longitud.

  3. Realizar cualquiera de las siguientes acciones:

    A

    Hacer esto

    Crear una nueva fórmula
    1. Hacer clic en Nueva fórmula.

    2. En la lista Tipo de fórmula, seleccionar una opción.

      El tipo de fórmula que seleccione determina las variables para las que debe ingresar valores en el lado derecho del cuadro de diálogo.

      Por ejemplo, si se selecciona Oxicorte, será necesario determinar la cantidad, la operación de grabación, el grosor y la longitud.

    3. Para cada variable, hacer clic en el botón Editar fórmula del lado derecho del campo y escribir un valor o generar una fórmula.
    4. Para guardar la fórmula, hacer clic en Editar fórmula, en la parte inferior del cuadro de diálogo.
    Modificar una fórmula existente
    1. Seleccione la fórmula que desea modificar.
    2. Si es necesario, en la lista Tipo de fórmula, seleccionar una opción diferente.
    3. Para cada variable, hacer clic en Editar fórmula, del lado derecho del campo, y modificar el valor o la fórmula según se requiera.
    4. Para cambiar la posición de una operación en la fórmula, seleccione la operación y muévala haciendo clic en los botones Subir y Bajar.
    5. Para guardar los cambios, hacer clic en Editar fórmula, en la parte inferior del cuadro de diálogo.
    Eliminar una fórmula existente

    Tener en cuenta que la fórmula se eliminará de forma permanente y no se podrá usar en ningún código de trabajoes.

    1. Seleccione la fórmula que desea eliminar.
    2. Hacer clic en Eliminar.
    3. Para borrar permanentemente, la fórmula, hacer clic en Sí en el cuadro de diálogo de confirmación.
  4. Para cerrar el cuadro de diálogo, hacer clic en el botón Cerrar (X), en la esquina superior derecha.

Ver e imprimir una lista de códigos de trabajo

  1. Hacer clic en la pestaña Mantenimiento del código de trabajo.
  2. En el menú, seleccione Reportes o presione Ctrl + R en el teclado.
  3. Para incluir solo determinados grupos de materiales o códigos de trabajo, en el cuadro de diálogo Filtros de reportes del código de trabajo, seleccionar el tipo de filtro en la lista Tipo y hacer clic en Seleccionar.
  4. Hacer clic en las flechas para mover los grupos de materiales o códigos de trabajo que desea incluir a la lista Incluido.
  5. Hacer clic en OK.
  6. Hacer clic en Crear Reporte.
  7. En el cuadro de diálogo Selección de reporte, realizar una de las siguientes acciones según se requiera:

    A

    Hacer esto

    Ver la lista del código de trabajoes
    • Hacer clic en Ver.
    Imprimir la lista del código de trabajoes
    1. En el cuadro de diálogo Selección de reporte , cambie el número de copias impresas haciendo clic en los botones más (+) y menos (-).

    2. Si es necesario, haga clic en Seleccionar impresora, seleccione el dispositivo que desea utilizar para imprimir y haga clic en Aceptar.

      También puede seleccionar Impresora predeterminada para usar siempre la impresora predeterminada con este reporte o Sin impresora para restablecer la impresora actual.

    3. Hacer clic en Imprimir.
    4. Haga clic en Sí..
    Exportar la lista de códigos de trabajo
    1. Hacer clic en Exportar.
    2. En la lista de Formato de exportación, seleccionar un formato de exportación.
    3. Para seleccionar la ubicación en la que se desee guardar el archivo exportado, hacer clic en Examinar.
    4. Navegar a la ubicación donde se necesite guardar el archivo exportado y hacer clic en Guardar.
    5. Se puede modificar el nombre del archivo según sea necesario.
    6. Para adjuntar el archivo exportado a un correo electrónico y enviarlo a un destinatario, seleccione la casilla de verificación Adjuntar en un correo electrónico.
    7. Para abrir el archivo después de exportarlo, seleccione la Abrir documento exportado casilla de verificación.
    8. Hacer clic en Exportar.
  8. Para cerrar el cuadro de diálogo, hacer clic en el botón Cerrar (X), en la esquina superior derecha.
