Es posible realizar el multing y nesting de materiales usando el comando Combinar. Después se pueden guardar y revisar los resultados de la combinación.

1. En el diálogo Seleccionar trabajo de presupuestos, abrir un trabajo.
2. Hacer clic en la pestaña de cinta Presupuestos y seleccionar Combinar.

   El cuadro de diálogo Seleccionar Ejecución de Combinación se abre. Cuando se realiza la primera ejecución de combinación de un trabajo, la lista del cuadro de diálogo está vacía.

3. Hacer clic en la opción de combinación deseada para seleccionarla.

   Las opciones son:

   • Mult.: Combina ítems lineales como vigas y ángulos.
   • Nest.: Combina ítems con área, como placas o rejillas.
   • Mult. y nest.: Combina todos los ítems.

   El cuadro de diálogo Filtros de Ejecución de Combinación se abre.

4. Para combinar solo tipos específicos de materiales, hacer lo siguiente (opcional):
   1. Seleccionar un tipo de filtro en la lista Tipo y hacer clic en Seleccionar.
      El cuadro de diálogo Filtrar se abre.
   2. Realizar una de las siguientes acciones según el tipo de filtro:
      • Hacer clic en las flechas para mover los artículos que se deseen combinar a la lista Incluido..
      • Escribir el valor máximo y mínimo para los artículos que se deseen combinar.
   3. Hacer clic en OK para aplicar el filtro.

      Se regresará al cuadro de diálogo Filtros de Ejecución de Combinación.

5. Para asegurarse de que se estén usando los ajustes correctos, hacer clic en los botones de Optimizaciones, INV Filtrar y Proveedores.

   El posible modificar los ajustes.

6. Para combinar los materiales, hacer clic en el botón en la parte inferior del cuadro de diálogo Filtros de Ejecución de Combinación o presionar F4.

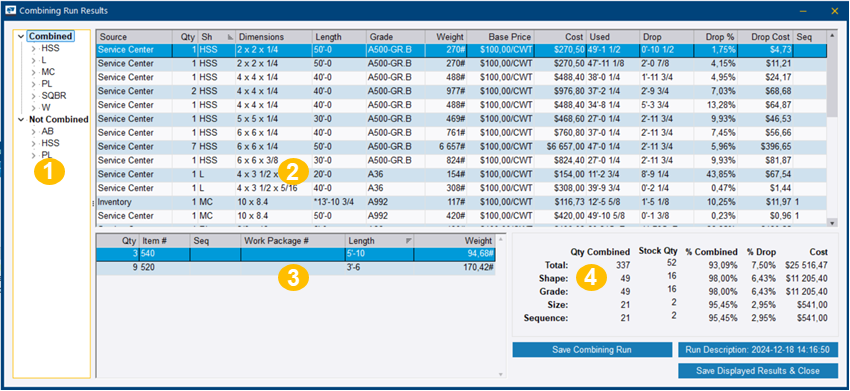

   Tekla PowerFab combina los materiales. Una vez finalizado el proceso de combinación, se abre el cuadro de diálogo Resultados de la Ejecución ce Combinación .



   (1) Árbol de navegación: estatus de los resultados.

   • Combinado: los ítems que se optimizaron con éxito.
   • No combinado: los ítems que no pudieron optimizarse.
   • Excepción: los ítems que no se pueden optimizar, como líneas de comentarios y de compra. En general, pueden ignorarse.

   (2) Área de visualización: combinar resultados, incluida cada barra u hoja que se requiera.

   (3) Área inferior: los ítems que se combinan con el ítem seleccionado.

   (4) Área de sumario: Combinación de los resultados con el número total de barras de la longitud seleccionada, el porcentaje de residuos y los costos totales de material. El costo del material se refiere al precio de los materiales en la base de datos seleccionada para la ejecutar la combinación.

7. Para guardar la ejecución de combinación, haga clic en Guardar ejecución de combinación en la parte inferior del cuadro de diálogo Resultados de la Ejecución ce Combinación.

   Cuando guarde la ejecución de combinación, podrá verla más tarde y compararla con otra ejecución de combinación. No se establece ningún vínculo con el inventario real.

   1. Para guardar las piezas combinadas en una requisición o una orden de compra, haga clic en Guardar resultados mostrados y cerrar.

      Asegúrese de que tiene Combinado seleccionado en el árbol de navegación antes de guardar los resultados. Si se filtra por un perfil o tamaño concretos, solo se guarda ese conjunto específico de ítems.

      Si tiene un artículo en una lista de corte, también se le pedirá que seleccione si los ítems combinados adicionales están incluidos o excluidos de ser cortados.

      El cuadro de diálogo Seleccionar se abre.

   2. Para guardar los resultados, haga clic en Requisiciones o Órdenes de compra.

      Se abre el diálogo Seleccionar requisición/Seleccionar orden de compra.

   3. Seleccionar la opción deseada y hacer clic en OK.

      Los resultados se guardan en la requisición u orden de compra seleccionadas.

      El cuadro de diálogo Importar Ítems se abre.

   4. Seleccione Abrir Orden de Compra o Abrir Requisición para abrir la requisición o la orden de compra.
8. Al combinar placas, para ver una visualización de las piezas anidadas en la placa, seleccione el elemento deseado y haga clic en Ver nest.
   El cuadro de diálogo Nest Forma Exacta se abre.
   1. Para ver un nest con ítems anidados en su sobrante, haga clic en Ver Nest en sobrante.
