Usar extensiones personalizadas para la combinación

Se pueden crear extensiones propias que envían solicitudes de multing y nesting desde Tekla PowerFab a otro software. De esta manera, el uso de software externo de multing o nesting se realiza más fácilmente.

Nota:

Antes de que pueda usar las extensiones con Tekla PowerFab, los usuarios con derechos de administrador deben habilitar el uso de las extensiones en el cuadro de diálogo Administración - Ajustes. Para más información, consultar Defina los ajustes de administración de Tekla PowerFab.

Agregar y guardar una extensión

Crear la extensión con una herramienta adecuada.

Por ejemplo, puede usar Microsoft Visual Studio.

Recuerde crear los mensajes de error necesarios si algo sale mal cuando use o pruebe la extensión.
Para comprobar dónde debe guardarse la extensión, hacer clic en la pestaña Archivo en la esquina superior izquierda de Tekla PowerFab.
En el menú Archivo, seleccione Carpetas predeterminadas.
El cuadro de diálogo Carpetas predeterminadas se abre.
Hacer clic en Mantenimiento de config. preestablecida.

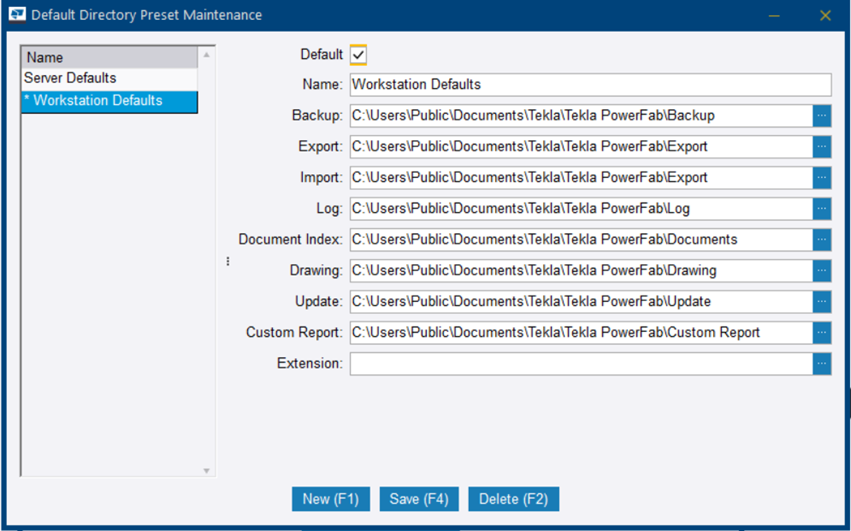

El cuadro de diálogo Mantenimiento config. predeterminada del directorio se abre.
Guardar la extensión en la carpeta predeterminada de extensiones.

Exportar materiales para combinación

Probar y usar sus extensiones:

Abrir un trabajo y hacer clic en la pestaña contextual.

Por ejemplo, en un trabajo de control de producción abierto, hacer clic en la pestaña Control de producción.
En el menú, seleccionar Combinar.
Seleccionar un comando de combinación: Mult., Nest. o Mult. y nest..
Fijar los filtros de combinación.
Hacer clic en Optimizaciones.

El cuadro de diálogo Ajustes de combinación se abre.
En Software de multing o Software de nesting de placas, seleccionar Extensión.
Hacer clic en Guardar.
Combinar los ítems.

El cuadro de diálogo Resultados de la Ejecución ce Combinación se abre.
Hacer clic en la pestaña Ejecución de Combinación.
En el menú, seleccionar Exportar Partes para nesting y, luego, la extensión.

El cuadro de diálogo Exportar Partes para combinación se abre.
Ajustar la configuración:
- Para incluir los materiales del inventario existentes en la exportación, seleccionar la casilla de verificación Incluir el inventario disponible.
- Para incluir materiales configurados en Mantenimiento Precios y disponibles para ordenar en la exportación, seleccionar Incluir inventario que se puede pedir.
- En la lista Archivos CNC, seleccionar Integra (requerido por ProNest)
  Debe tenerse en cuenta que los rectángulos se generan sin cortes ni agujeros para cualquier CNC que no esté ya cargado en Tekla PowerFab.
Hacer clic en Exportar partes.
