Se pueden gestionar las dimensiones del material o los tamaños de los materiales, en la base de datos de materiales Tekla PowerFab de varios perfiles. Se pueden agregar, modificar y eliminar dimensiones, así como agregar anulaciones de grado o alternativas para las dimensiones.

• Para ver y modificar las propiedades de dimensión, ir a Mantenimiento > Perfiles/Grados/Tamaños y, en el cuadro de diálogo Mantenimiento de Perfil/Grado/Tamaño, abrir la pestaña Dimensiones.

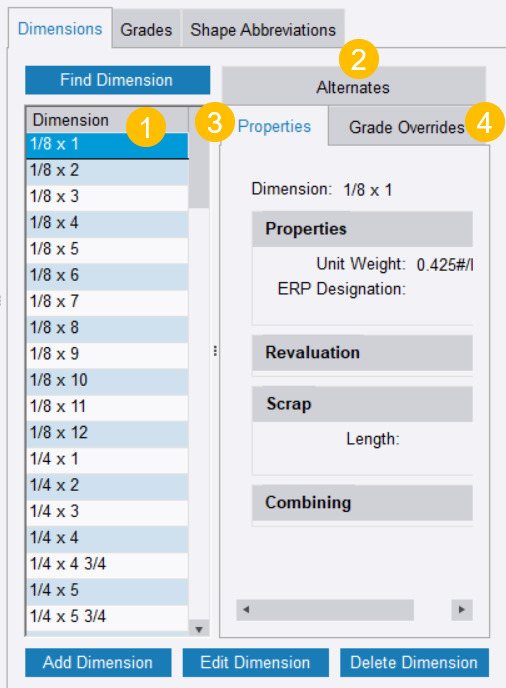

El cuadro de diálogo Mantenimiento de Perfil/Grado/Tamaño muestra los detalles de las dimensiones:

(1) Lista de Dimensión: permite visualizar todas las dimensiones disponibles para el perfil seleccionado. Para ver las propiedades de una dimensión específica, seleccionarla en la lista.

(2) Pestaña Alternativas: permite visualizar, agregar, modificar, eliminar y alternar dimensiones. Al importar una dimensión con una descripción que Tekla PowerFab no reconoce, las dimensiones alternativas le permiten a Tekla PowerFab identificar la dimensión importada.

(3) Pestaña Propiedades: permite visualizar las propiedades de la dimensión seleccionada.

(4) Pestaña Correcciones de Grado: permite visualizar, agregar, modificar y eliminar correcciones de grado. Las anulaciones de grado le permiten a Tekla PowerFab asignar una unidad de peso específica a una dimensión específica. Las anulaciones de grado solo se deben usar para perfiles que no tienen pesos unitarios lineales, como el acero inoxidable.
