Conector de Tekla Structures: conecta al Detallista y al fabricante
El flujo de trabajo del conector Tekla Structures permite una cooperación fluida y sencilla entre los Detallistas y fabricantes de acero que utilizan Tekla PowerFab.
Tekla Structures Connector es un flujo de trabajo de extremo a extremo totalmente integrado que ayuda al equipo del proyecto a colaborar utilizando la misma información y garantiza la precisión de la información que se envía.

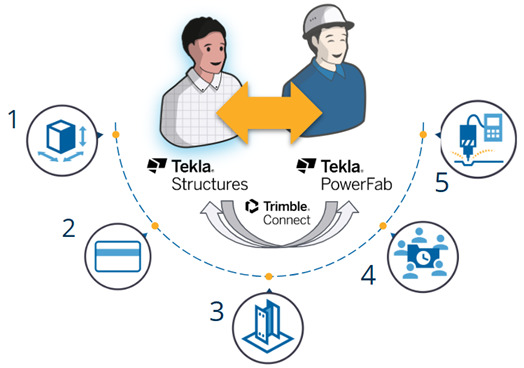

(1) Comienza el proceso de modelado
(2) Enviar para compra (ABM)
(3) Continúa el detallado
(4) Liberar planos de fabricación y otra información de la vida real
(5) Comienza la fabricación
El flujo de trabajo conectado hace que la comunicación y el intercambio de datos entre fabricantes y Detallistas de acero sean fáciles y rápidos. Reduce las correcciones manuales y la resolución de conflictos en la transferencia de datos, lo que minimiza los riesgos de retrasos en la fabricación y la entrega en el sitio, material desperdiciado y proyectos que superan el presupuesto.
Como fabricante, puede compartir el catálogo de perfiles, materiales y acabados con el Detallista a través de un almacenamiento en la nube. También puede compartir su configuración de ABM para la adquisición. Los ajustes están disponibles para todos los que trabajan en el modelo. A continuación, el Detallista puede seleccionar sus ajustes para usarlos en un proyecto y acceder a sus datos.
Después de esto, la función Enviar Tekla Structures guía al Detallista para que utilice los perfiles, materiales y acabados que son compatibles con Tekla PowerFab. Por lo tanto, no es necesario que pierda tiempo cambiando la perfil y el grado en Tekla PowerFab para que coincidan con las combinaciones disponibles o solicitándole correcciones al Detallista.
El Detallista puede enviar la información del modelo para compras, el seguimiento de cambios y los paquetes de Submittal directamente a Tekla PowerFab.
Para garantizar una colaboración y comunicación sin problemas, debe tener un proyecto Trimble Connect seleccionado al que usted y el Detallista estén conectados. Posteriormente, recibirá notificaciones de los envíosTekla PowerFab.

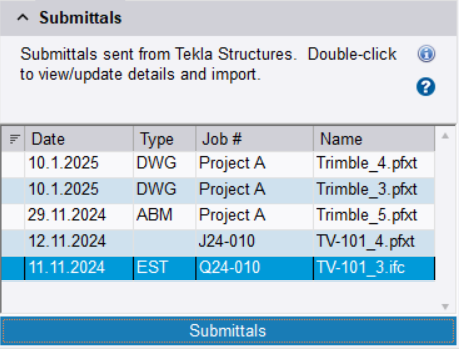

Los nuevos paquetes enviados están en estado pendiente hasta que los revise y decida si acepta o rechaza el paquete entrante. También puede enviarle comentarios al Detallista. Gracias a los catálogos compartidos, no es necesario comprobar o fijar valores en los envíos, y se puede proceder a la compra o a la producción sin riesgo de retrasos o errores.
Los datos del estado vuelven sin dificultades al modelo Tekla Structures para mantener informado al Detallista de acero sobre el progreso de la compra, la fabricación y el embarque. Cualquier cambio realizado por usted se actualizará automáticamente en el modelo.
Ver Conector de Tekla Structures.
Vea también los siguientes vídeos:
