Dividir perfiles

Tekla PowerFab
2022
Tekla PowerFab Tekla PowerFab GO

Dividir perfiles

Puede dividir perfiles en otros perfiles, particularmente vigas de ala ancha en tes de ala ancha.

Permite la división de un perfil

  1. En el cuadro de diálogo Mantenimiento de Perfil/Grado/Tamaño, hacer clic en la pestaña Mantenimiento de Perfil/Grado/Tamaño.
  2. En el menú, seleccionar Mant. Sección.
  3. En la lista de perfiles del cuadro de diálogo Mantenimiento de perfil, seleccionar un perfil que se desea dividir.

    Por ejemplo, seleccione Vigas de ala ancha W para dividirlas en Tés de ala ancha WT.

  4. Asegúrese de que la casilla Permitir división esté seleccionada.

    Tenga en cuenta que la opción Permitir división está disponible para todos los perfiles lineales.

  5. Haga clic en Guardar perfil y en Aceptar.

Crear una configuración de división

  1. En el cuadro de diálogo Mantenimiento de Perfil/Grado/Tamaño, seleccione, por ejemplo, el perfil W.
  2. A la derecha, abra la pestaña Divisiones.

    La pestaña Divisiones solo está disponible para los perfiles que tienen seleccionada la opción Permitir división.

    La mayoría de los perfiles W típicos ya están configurados para dividirse uniformemente en WT. Si selecciona diferentes dimensiones, puede ver en Descripción los tamaños de WT a los que el perfil W ha sido configurado para dividirse.

  3. Para crear configuraciones de división adicionales, haga clic en Agregar.

    En el cuadro de diálogo Configuración de división, cree una División igual o una División desigual. Puede agregar perfiles a partir de lo que ya está en Mantenimiento de Perfil/Grado/Tamaño, o agregar nuevos tamaños para el perfil seleccionado.

    Tenga en cuenta que el cuadro de diálogo Configuración de división permite asignar cualquier perfil lineal y no limita la selección solo a divisiones lógicas.

  4. Hacer clic en Guardar.

Configuración de la combinación para las tes divididas

En el cuadro de diálogo Configuración de combinación para cada módulo, en Ajustes de Mult - Material lineal hay una opción Permitir T divididas.

Ejemplo: Combinar WT en W en una requisición

Una requisición tiene varios WT5x15 que necesitan cortarse de W10x30.

  1. Ejecute una combinación en los WT. Notará que como resultado tiene cerca de 80' de material lineal.

  2. Cambie a Modo de combinación manual.

  3. Agregue un W10x30 de 40'.

    Observe que el W10 está marcado como Combinado (C) a pesar de que todavía no tiene ninguna parte asignada.

  4. Haga clic con el botón derecho del mouse en el W10x30 y seleccione División seleccionada.

    El cuadro de diálogo Dividir paquete muestra qué partes están disponibles para ser divididas del material seleccionado.

    Hay 2 pestañas, una para cada WT que se está dividiendo de la W.

  5. En la primera pestaña, mueva las partes de la columna No incluido a la columna Incluido y viceversa.

    Utilice el botón > para un solo ítem, el botón >> para todos los ítems, o el botón Cant.> para mover solo la Cantidad que se agregará: introducida del ítem seleccionado.

    Se mostrará un mensaje rojo si supera la longitud del material seleccionado. Cuando esté cerca del límite, cambie la Cantidad que se agregará: a 1 y utilizar los botones Cant. y Cant.< puede ayudar a sacar el máximo provecho del material.

    Partes para combinar al resultado 1:

    Partes para combinar al resultado 2:

  6. Cuando el paquete dividido esté listo, haga clic en Agregar para completar la combinación.

  7. Haga clic en Detalles de la división en la parte inferior derecha para ver y modificar el paquete dividido.

Realizar una división

Una vez que el material que se va a dividir se recibe en el Inventario, hay unas cuantas opciones para el procesamiento posterior.

  1. En Inventario, busque la pieza a la que se ha combinado.

    Por ejemplo, un W10x30 en el ejemplo anterior.

    En lugar de una C para Combinada, se muestra una T para indicar que este ítem será dividido.

  2. Haga clic en Detalles de la división para abrir el cuadro de diálogo Dividir paquete.

    Hay opciones adicionales para realizar la división, o para hacer una Toma del Stock. Puede utilizar las otras opciones para agregar o eliminar partes y así modificar la combinación.

    • Si hace clic en Realizar división:

      El material de stock se dividirá en materiales de Resultado 1 y Resultado 2, y éstos se agregarán al inventario con sus partes asociadas. Los materiales divididos pueden ser procesados individualmente.

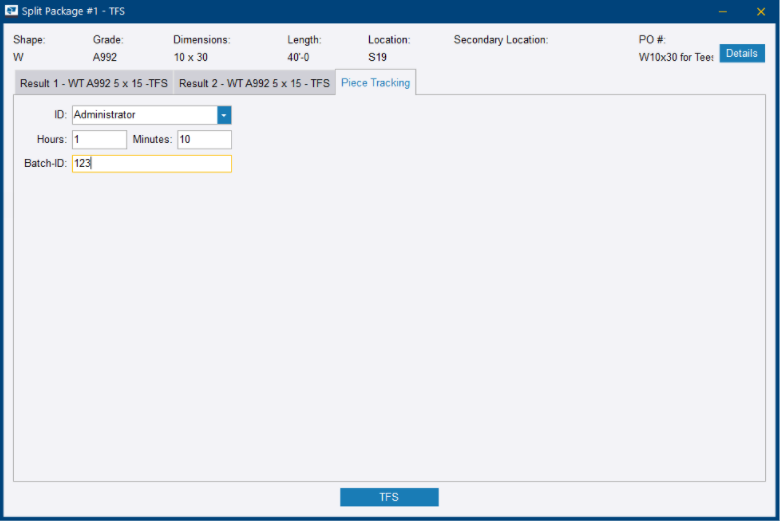

    • Si hace clic en SDE:

      Para cada división Resultado puede seleccionar qué partes a SDE, y modificar la longitud y las ubicaciones de la caída y actualizar los datos de seguimiento de las piezas.

Cree un paquete de división durante la combinación

En el ejemplo de abajo, el primer WT se combina con un tee existente en el inventario, y los otros muestran Almacén-T bajo Fuente para mostrar que serán Divididos de: el perfil que se muestra en el centro de la ventana.

Tenga en cuenta que si el WT u otro perfil dividido está configurado en su Mantenimiento de precios como disponible de su proveedor, tendrá que eliminar el perfil en la Ejecución de Combinación > Mantenimiento de precios específicos de la ejecución si desea combinar en un material divisible. A continuación, tendrá que recombinar en Ejecución de combinación > Recombinar todo.

Al hacer una ejecución de combinación, puede combinar tanto en WT (u otros perfiles ya divididos) que tenga en Inventario, como en perfiles divisibles.
