XS_SET_HATCH_ORIGIN_INTO_VIEW_ORIGIN
Kategorie im Dialogfeld "Erweiterte Optionen": Schraffur
Damit Schraffuren in verschiedenen Teilen einheitlich gezeichnet und auf den Ursprung eingestellt werden, stellen Sie die erweiterte Option XS_SET_HATCH_ORIGIN_INTO_VIEW_ORIGIN auf TRUE und Skalierung sowie Drehung von Schraffuren auf Null (0) ein. Der Standardwert lautet FALSE.
Bei automatischen Schraffuren werden Skalierung und Drehung in der Datei .htc eingestellt. Als Beispiel dient CONCRETE,0,hardware_LINES,,120, wobei der Wert auf 0 (für leer) die automatische Skalierung und Drehung auf FALSE eingestellt sind.
Bei manuellen Schraffuren werden Skalierung und Drehung in den Teil- oder Formeigenschaften eingestellt. Dabei ist die Option Maßstab auf Benutzerdefiniert einzustellen und das Kontrollkästchen X und Y Verhältnisse beibehalten zu aktivieren.

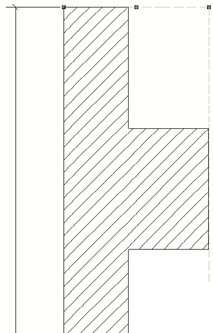

Im nachstehenden Beispiel werden die zu demselben Bauteil gehörigen Teile einheitlich schraffiert.
Diese erweiterte Option ist modellspezifisch. Die Einstellung wird in der Optionsdatenbank gespeichert. Öffnen Sie das Modell erneut, um den neuen Wert zu aktivieren.
