PDF-Zeichnungen direkt in Trimble Connect laden

In Tekla Structures 2026 können nun PDF-Zeichnungen mit genauen Metadaten direkt in Tekla Structures zu Trimble Connect hochladen. Dadurch wird verhindert, dass mit veralteten Zeichnungen gearbeitet wird. Beim Drucken von Zeichnungen können Sie diese mit der Option zum direkten Verknüpfen der PDF-Dateien mit den entsprechenden Teilen und Baugruppen des Trimble Connect-Modells automatisch hochladen und gemeinsam mit den Modellobjekten speichern. Die Werkstatt- und Baustellenteams können die aktuellen Zeichnungen ganz einfach über ein Tablet gleich neben dem Objekt öffnen, an dem sie arbeiten. Auf diese Weise verfügen sie stets über aktuelle Daten. Auf diese Weise werden Probleme bei der Versionskontrolle verhindert, wenn Werkstatt- oder Baustellenteams versehentlich auf veraltete gedruckte Zeichnungen zurückgreifen. Darüber hinaus können API-Integratoren anhand von Zeichnungsmetadaten wie Titel und Revision manuelle Dateneingaben reduzieren und Prozesse optimieren. Bedenken Sie bitte, dass solche Metadaten zwar zugänglich sind, aber nur mit einem gewissen Aufwand auf effektive Weise in spezifische Arbeitsabläufe integriert werden können.

Voraussetzung ist, dass Ihr Tekla Structures Modell mit einem Trimble Connect Projekt verknüpft ist. Anleitungen finden Sie hier: Verknüpfen eines Tekla Structures-Modells mit einem Trimble Connect-Projekt .

Richten Sie zunächst den Ordner für das Hochladen von Zeichnungen ein, der in Trimble Connect genutzt werden soll. Sie können die Ordner für jeden Zeichnungstyp separat festlegen.

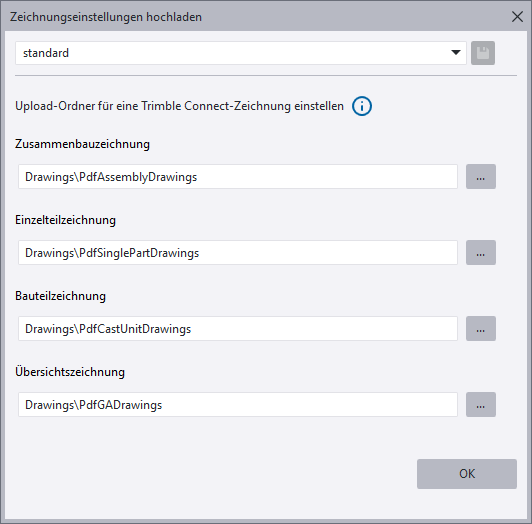

1. Öffnen Sie Datei > Trimble Connect > Zeichnungseinstellungen hochladen.

  Das Zeichnungseinstellungen hochladen Dialogfeld wird geöffnet.
2. Klicken Sie auf ..., um das Dialogfeld Ordner-Browser zu öffnen. Suchen Sie nach dem Ordner, den Sie für das Hochladen von Zeichnungen verwenden möchten, oder klicken Sie auf , um einen neuen Ordner zu erstellen.

  Alternativ dazu können Sie auch den Ordnerpfad eingeben, damit der Ordner automatisch erstellt wird.

  Sie können Zusammenbauzeichnungen, Einzelteilzeichnungen, Bauteilzeichnungen und Übersichtszeichnungen hochladen.
3. Wiederholen Sie diesen Vorgang bei Bedarf für alle Zeichnungstypen. Klicken Sie auf OK.
4. Sofern erforderlich, können Sie die festgelegten Speicherorte der Ordner in einer Attributdatei speichern. Die Dateierweiterung lautet TCDrawingSettings.xml, und die Datei ist im Ordner model folder\attributes gespeichert.
5. Nach Einrichtung des Ordners klicken Sie auf OK, um das Dialogfeld Zeichnungseinstellungen hochladen zu schließen.
Um die PDF-Zeichnungen auf Trimble Connect hochzuladen, gehen Sie zu Zeichnungen & Listen > Dokument-Manager.
1. Wählen Sie im Dialogfeld Dokument-Manager die Zeichnungen aus, die in Trimble Connect hochgeladen werden sollen.

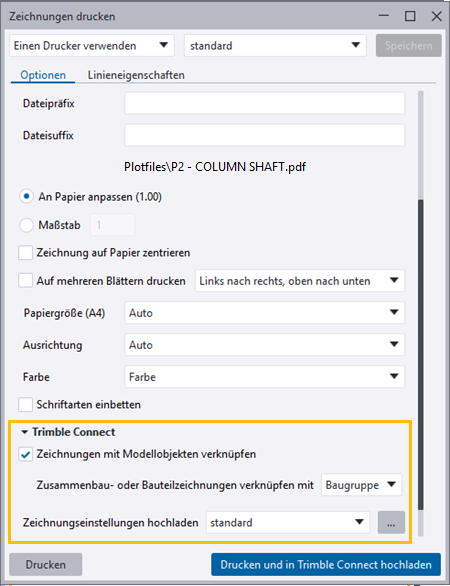

2. Wählen Sie nach Drücken der rechten Maustaste Drucken aus, oder klicken Sie auf die Schaltfläche Drucken . Das Zeichnungen drucken Dialogfeld wird geöffnet.
3. Wenn die Fertigungszeichnungen mit den zugehörigen Trimble Connect-Modellobjekten verknüpft werden soll, markieren Sie im Abschnitt Trimble Connect das Kontrollkästchen Zeichnungen mit Modellobjekten verknüpfen, sobald das Modell hochgeladen wurde.

  Bei Zusammenbau- und Bauteilzeichnungen können Sie auswählen, ob die Zeichnung mit der Baugruppe oder dem Hauptteil verknüpft werden soll.

  Übersichtszeichnungen können nicht mit Modellobjekten verknüpft werden.
4. Sollte der Ordner zum Hochladen von PDF-Zeichnungen für die einzelnen Zeichnungstypen noch nicht in Trimble Connect ausgewählt worden sein, können Sie diesen durch Klicken auf die Schaltfläche ... neben Zeichnungseinstellungen hochladen auswählen. Standardmäßig werden die aktuellen Einstellungen verwendet.
5. Klicken Sie auf Drucken und in Trimble Connect hochladen, um die PDF-Zeichnung in den in Trimble Connect eingestellten Ordner hochzuladen.

  Das Hochladen dauert eine Weile. Beachten Sie, dass ein großes Modell zu viele Objekte für die Verknüpfung enthalten kann, was zu Leistungsproblemen in Trimble Connect führt.

  Weitere Informationen zu den Leistungseinstellungen in Trimble Connect finden Sie unter Display and Performance in der Trimble Connect-Dokumentation.

  Nach Abschluss des Hochladens gibt Tekla Structures über eine Meldung an, ob das Hochladen erfolgreich war oder ob es Warnungen gab oder ob Fehler aufgetreten sind.

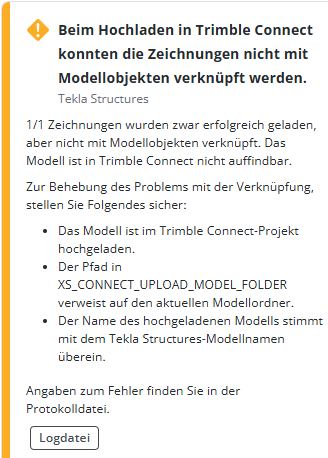

  Gegebenenfalls erhalten Sie beispielsweise folgende Benachrichtigungen.

Als API-Integrator können Sie mit Zeichnungsmetadaten die Daten in die Prozesse integrieren. Zeichnungsmetadaten werden als Eigenschaftensätze für Trimble Connect gespeichert.

Wenn Sie Zeichnungen mit den entsprechenden Rechten oder als Projektadministrator für Trimble Connect erstmalig hochladen, werden eine neue Bibliothek für Eigenschaftensätze und eine Definition erstellt, damit die Zeichnungsmetadaten von Tekla Structures gespeichert werden. Die Metadaten werden nicht in den Trimble Connect-Dateien, sondern ausschließlich in Modellobjekten angezeigt. Sie können jedoch über die Trimble Connect-API abgerufen werden.

Damit der Arbeitsablauf zuverlässig ausgeführt wird, nutzen Sie den API-Aufruf /psets/{link}/{libId}/{defId}. Dabei sind sowohl die Dokument-ID der Zeichnung als auch die ID der Metadaten-Bibliothek für Eigenschaftensätze und der Definition anzugeben. Sollten Sie diese nicht kennen, können Sie diese mit der Trimble Connect-API ermitteln:

Für die Bibliothek: /forests/{forestId}/trees/{treeId}/nodes/{nodeId}/links
Für die Definition: /libs/{libId}/defs

Für die ID der Metadatenbibliothek nutzen Sie einer der folgenden Namenskonventionen:

<projectId>_MetadataLibrary_<8 character length GUID>
<projectId>_MetadataDefinition_<8 character length GUID>

Metadaten enthalten folgende Informationen. Alle Felder sind vom Typ Single value.


Name	Typ
Bezeichnung	Text
Zeichnungsname	Text
Erzeugungsdatum	Datum
Änderungsdatum	Datum
Zeichnungstyp	Text
Erstellungssoftware	Text
Titel 1	Text
Titel 2	Text
Titel 3	Text
Revision von	Text
Revisionsmarke	Text
Beschreibung der Revision	Text
Revision erstellt am	Datum
